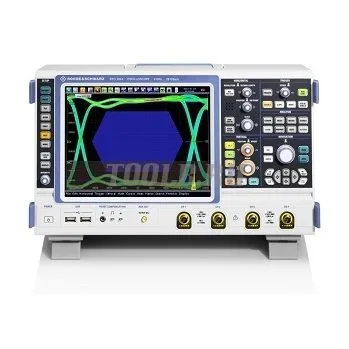

Rohde & Schwarz R&S®RTO1044 - цифровой осциллограф
Полоса пропускания 4 ГГц
Количество каналов 4
Частота дискретизациина канал / при использ. двух каналов 10 Гвыб/с
Объем памятина канал/при использовании одного канала 20 / 80 млн. отсчетов (опционально до 100/400 млн. отсчетов)
| Полоса пропускания | 4 ГГц |
| Количество каналов | 4 |
| Частота дискретизациина канал / при использ. двух каналов | 10 Гвыб/с |
| Объем памятина канал/при использовании одного канала |
20 / 40 млн. отсчетов (опционально до 100/200 млн. отсчетов) |
Обзор преимуществ цифрового осциллографа Rohde & Schwarz R&S®RTO1044
Осциллографы уже давно стали незаменимыми помощниками радиоинженеров и присутствуют почти во всех радиолабораториях, включая любительские. В сфере их развития наблюдается тенденция, состоящая в конвергенции функции осциллографического анализа и новых функций, которые нельзя отнести к классическим. И речь здесь пойдет вовсе не о том, что осциллограф вполне может заменить вольтметр или частотомер, хотя это, безусловно, и так.
Анализ излучаемых радиопомех и поиск их источников у разработчиков аппаратуры непременно ассоциируется с использованием измерительных приемников или анализаторов спектра, приборов, которые обычно стоят на порядок дороже осциллографов, если рассматривать приборы одного и того же класса. Далеко не все лаборатории могут позволить себе закупить анализаторы спектра. Вместе с тем, проблему поиска источников повышенной помехоэмиссии нельзя не замечать, и лучше решить ее на стадии отладки доработкой конструкции печатного узла, чем потерпеть неудачу при сертификационных испытаниях.
Чем, собственно, отличаются радиочастотные тракты осциллографов и анализаторов спектра? В первую очередь, уровнем собственных шумов, который ниже у анализаторов спектра. Вторым значимым отличием является полоса пропускания – у осциллографов она меньше. Но развитие метрологического обеспечения не стоит на месте, и совершенствование линейки осциллографического оборудования компании R&S является ярким тому примером.
Тенденция встраивания математических функций в осциллографы появилась достаточно давно, элементарные действия типа сложения сигналов осциллографических каналов или получения их разности выполнялись еще в аналоговых образцах. С переходом к цифровой обработке сигналов появилась возможность использования быстрого преобразования Фурье (БПФ) для построения спектра исследуемых сигналов.
Проблема снижения собственных шумов БПФ-преобразования решена в четырехканальном осциллографе R&S RTO1044 с полосой пропускания 4 ГГц блестяще — достигнутый уровень собственных шумов БПФ составляет около -105 дБм при полосе разрешения, равной 20 кГц и при установленной на вход согласованной нагрузке. Совершенствование радиочастотных трактов позволило расширить полосу пропускания до 4 ГГц, что с запасом перекрывает наиболее используемый диапазон частот. Таким образом, качество исполнения радиочастотного тракта осциллографа RTO1044 позволяет использовать его в качестве анализатора спектра с учетом отмеченных ограничений.
Для поиска источников повышенной помехоэмиссии используются датчики ближнего поля, например, комплект R&S HZ-15 с полосой рабочих частот от 30 до 3000 МГц. Датчики подключаются к осциллографическому входу в режиме согласования и выбираются по исследуемой полосе частот, а также по типу воспринимаемой компоненты электромагнитного поля.
Процесс поиска элементов с повышенной помехоэмиссией не представляет сложностей и заключается в перемещении зондирующей части пробников ближнего поля вдоль поверхности платы с одновременным наблюдением спектра как результата БПФ на экране осциллографа.
Как правило, инженер хорошо знает, какие сигналы имеются в разрабатываемом им устройстве. Поэтому, обнаружив повышенную помехоэмиссию и проанализировав составляющие спектра радиопомех, снятого при помощи пробника, он может постараться идентифицировать эти сигналы для последующего снижения помехоэмиссии. Практика борьбы с излучаемыми помехами показала, что основной вклад в формирование электромагнитного поля обычно вносят от одного до трех сигналов, если, конечно, печатный узел спроектирован правильно. Математическое обеспечение осциллографа R&S® RTO 1044, реализующее функцию БПФ, обеспечивает широкий динамический диапазон исследуемых сигналов с отображением результатов в дБм, что позволяет анализировать сигналы с разным динамическим диапазоном.
Для проверки предположения о сигналах-источниках повышенной помехоэмиссии достаточно снять спектр излучаемых радиопомех при помощи пробника, подключенного нк одному из осциллографических каналов, а затем получить аналогичным образом спектр для 1…3 сигналов, подаваемых на другие входы. Перед проведением БПФ эти сигналы могут быть объединены в один суммированием, если таковое требуется. Сигналы, вносящие основной вклад в формируемый электромагнитный фон, определяются сличением полученных спектрограмм.
Таким образом, хороший осциллограф, оснащенный функцией БПФ, в ряде случаев вполне способен заменить анализатор спектра. А поскольку БПФ является базовой функцией осциллографа R&S ® RTO1044 и других осциллографов этой серии, то его использование дл
Технические характеристики цифрового осциллографа Rohde & Schwarz R&S®RTO1044
|
Система вертикального отклонения |
||||||||||||||
|
Количество каналов |
RTO1002, RTO1012 и RTO1022 |
2 |
||||||||||||
|
|
RTO1004, RTO1014, RTO1024 и RTO1044 |
4 |
||||||||||||
|
Полоса пропускания (на уровне -3 дБ) при 50 Ом |
RTO1002 и RTO1004 |
600 МГц |
||||||||||||
|
|
RTO1012 и RTO1014 |
1 ГГц |
||||||||||||
|
|
RTO1022 и RTO1024 |
2 ГГц |
||||||||||||
|
|
RTO1044 |
4 ГГц |
||||||||||||
|
Время нарастания переходной характеристики (расчетное) |
RTO1002 и RTO1004 |
583 пс |
||||||||||||
|
|
RTO1012 и RTO1014 |
350 пс |
||||||||||||
|
|
RTO1022 и RTO1024 |
175 пс |
||||||||||||
|
|
RTO1044 |
100 пс |
||||||||||||
|
Входное сопротивление |
|
50 Ом ±1.5 % |
||||||||||||
|
1 MОм ±1 %, 15 пФ (расчетное) |
||||||||||||||
|
Чувствительность |
При максимальной полосе пропускания во всех диапазонах |
50 Ом: от 1 мВ/дел до 1 В/дел |
||||||||||||
|
1 МОм: от1 мВ/дел до 10 В/дел |
||||||||||||||
|
Разрешение АЦП (ENOB) |
При синусоидальном сигнале с максимальной амплитудой и частотой –3 dB относительно полосы пропускания |
> 7 бит (расчетное) |
||||||||||||
|
Система сбора информации |
||||||||||||||
|
Максимальная частота дискретизации (в режиме реального времени) |
|
10 ГГц на канал |
||||||||||||
|
Объем памяти |
В стандартной конфигурации, на канал при одном активном канале |
RTO: 2-канальная модель: 20 /40мега отсчетов |
||||||||||||
|
RTO: 4-канальная модель: 20 /80мега отсчетов |
||||||||||||||
|
|
Максимальная с опцией RTO-B102, на канал при одном активном канале |
RTO: 2-канальная модель: 100 /200мега отсчетов |
||||||||||||
|
RTO: 4-канальная модель: 100 /400мега отсчетов |
||||||||||||||
|
Максимальная скорость сбора данных |
Непрерывная регистрация и вывод |
1 000 000 сигналов/с |
||||||||||||
|
1×109 отсчетов/с, 1×103отсчетов/c |
||||||||||||||
|
|
Режим сегментированной развертки |
Время простоя |
||||||||||||
|
Режимы прореживания |
Любое сочетание режима прореживания и арифметических операций с формой сигнала, до 3 сигналов на канал |
