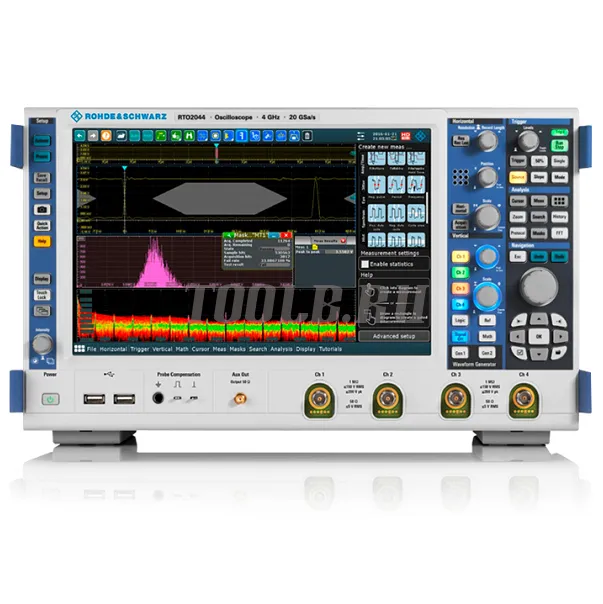

Rohde & Schwarz R&S®RTO 2004 - цифровой осциллограф
Цифровые осциллографы серии R&S®RTO 2000 разработаны с тем расчётом, чтобы максимально упростить работу пользователя, и сделать ее более эффективной. Высокие потребительские свойства данной серии получены в результате сочетания сенсорного экрана высокого разрешения, новых принципов управления и первоклассной способности регистрации сигналов, делая самые незначительные отличия при сборах данных очевидными, позволяя обнаруживать ошибки, о которых заранее ничего не известно.
|
Модель |
Полоса пропускания |
Каналы |
Частота дискретизации |
Память |
|
R&S®RTO 2044 |
4 ГГц |
4 |
До 20 Гвыб/с |
Стандартно 50 млн. Точек до 2 млрд. |
|
R&S®RTO 2034 |
3 ГГц |
4 |
||
|
R&S®RTO 2032 |
2 |
|||
|
R&S®RTO 2024 |
2 ГГц |
4 |
||
|
R&S®RTO 2022 |
2 |
|||
|
R&S®RTO 2014 |
1 ГГц |
4 |
||
|
R&S®RTO 2012 |
2 |
|||
|
R&S®RTO 2004 |
600 МГц |
4 |
||
|
R&S®RTO 2002 |
2 |
Обзор преимуществ цифрового осциллографа Rohde & Schwarz R&S®RTO 2004
Цифровые осциллографы серии R&S®RTO 2000 разработаны с тем расчётом, чтобы максимально упростить работу пользователя, и сделать ее более эффективной. Высокие потребительские свойства данной серии получены в результате сочетания сенсорного экрана высокого разрешения, новых принципов управления и первоклассной способности регистрации сигналов, делая самые незначительные отличия при сборах данных очевидными, позволяя обнаруживать ошибки, о которых заранее ничего не известно.
Основные свойства
- Многосегментность применения:
- Временная область;
- Частотная область;
- Логический анализ;
- Анализ протоколов;
- Первая в мире зональная функция запуска с возможностью графического разделения событий во временной и частотной областях;
- Разрешение 16 бит для большей детализации сигналов;
- Скорость сбора данных более 1 млн. осциллограмм в секунду;
- Уникальный интерфейс пользователя с новой панелью управления;
- Большой дисплей диагональю 12,1 дюймов с новыми возможностями сенсорного управления;
- Большое разнообразие различных типов автоматических измерений и программных приложений для анализа сигналов и проверки их на соответствие различным интерфейсам и стандартам передачи данных.
Осциллографы снабжены большим емкостным сенсорным дисплеем (с диагональю 12,1 дюйма и высоким разрешением 1280х800), устойчивым к нанесению повреждений, с высокой степенью цветопередачи и широким углом видимости. Сенсорный дисплей с новыми возможностями сенсорного управления позволит без труда сконфигурировать прибор для любой измерительной задачи.
С помощью функции SmartGrid пользователи могут настроить отображение осциллограмм под свои требования. Интерфейс обеспечивает быстрый доступ к основным инструментам на панели инструментов и предоставляет возможность документировать результаты измерения и настройки прибора нажатием одной кнопки. Панель приложений обеспечивает прямой доступ ко всем имеющимся приложениям, в частности, к функциям запуска и декодирования, испытаниям на соответствие стандартам и проверке целостности сигналов, I/Q-анализу и даже к пользовательским средствам разработки.
Зональная функция запуска.
Новая зональная функция запуска (опция RTO-K19) обеспечивает возможность графического разделения событий во временной и частотной областях. Пользователи могут задавать до восьми зон произвольной формы. Сигнал запуска активируется при пересечении или не пересечении исследуемым сигналом заданной зоны. Такая возможность значительно облегчает обнаружение возмущений в спектре при выявлении и устранении ЭМП или выделение циклов чтения / записи устройства хранения во временной области анализа.
Уникальные рабочие характеристики.
Большой объем памяти полезен для функции архива, которая обеспечивает доступ к полученным ранее осциллограммам в любое время. Пользователи могут просматривать все сохраненные сигналы и проводить их анализ с помощью таких инструментов, как масштабирование, измерительные функции, математические функции, а также функции анализа спектра.
Режим высокой четкости (HD) увеличивает вертикальное разрешение до 16 битов для наблюдения сигнала во всех подробностях. Режим HD активирует настраиваемую НЧ-фильтрацию сигнала после АЦП. Пользователи могут настроить запуск по всем, даже самым мелким, деталям сигнала.Обладая скоростью захвата один миллион осциллограмм в секунду пользователи получают возможность быстрого обнаружения единичных ошибок сигнала. Высокоскоростной анализ обеспечивается даже при включенных функциях построения гистограмм и тестирования по маске.
|
RTO2002/04
|
RTO2012/14
|
RTO2022/24
|
RTO2032/34
|
RTO2044
|
|
|
Система вертикального отклонения
|
|||||
|
Число аналоговых каналов
|
2 / 4
|
2 / 4
|
2 / 4
|
2 / 4
|
4
|
|
Число логических каналов
|
16 (опция RTO-B1)
|
||||
|
Полоса пропускания аналоговых каналов
|
600 МГц
|
1 ГГц
|
2 ГГц
|
3 ГГц
|
4 ГГц
|
|
Максимальная входная частота для логических каналов
|
400 МГц
|
||||
|
Время нарастания переходной характеристики (расчетное)
|
583 пс
|
350 пс
|
175 пс
|
116 пс
|
100 пс
|
|
Диапазон значений коэффициента отклонения по вертикали
|
50 Ω от 1 мВ/дел до 1 В/дел
1 МΩ от 1 мВ/дел до 10 В/дел |
||||
|
Импеданс (аналоговые каналы)
|
50 Ω+/-3,5%; 1 МΩ+/-1%, 15 пФ
|
||||
|
Импеданс (логические каналы)
|
100 кΩ +/-2%, 4 пФ
|
||||
|
Максимальное входное напряжение (аналоговые каналы)
|
5 В СКЗ (50 Ω); 150 В СКЗ / 200 В пик (1 МΩ)
|
||||
|
Максимальное входное напряжение
(логические каналы) |
+/-40 В пик
|
||||
|
Система горизонтального отклонения
|
|||||
|
Диапазон временной развертки
|
от 25 пс/дел до 10’000 с/дел
|
||||
|
Погрешность временной развертки
|
+/-5×10-6 (опционально +/-0,02×10-6)
|
||||
|
Система сбора данных
|
|||||
|
Частота дискретизации
(аналоговые каналы) |
Макс. 10 ГВыб/с на каждый канал
|
до 10 ГВыб/с
на 4-х каналах до 20 ГВыб/с на 2-х каналах |
|||
|
Частота дискретизации
(логические каналы) т |
16 х 5 ГВыб/с
|
||||
|
Глубина памяти (2-канальные модели)
|
50 Мточек на 2-х каналах / 100 Мточек на 1 канале
(опционально) до 2 Гточек на 1 канале |
||||
|
Глубина памяти (4-канальные модели)
|
