Rohde & Schwarz R&S HMS-X - анализатор сигнала
Диапазон частот: 700 МГц - 4 ГГц
Максимальная мощность: 100 W CW (400 МГц)
|
Наименование
|
Описание
|
|
R&S®HMS-X
|
Анализатор спектра (базовый блок) с диапазоном от 100 кГц до 1,6 ГГц
|
|
R&S®HMS-3G
|
Расширение частотного диапазона до 3 ГГц для HMS-X
|
|
R&S®HMS-TG
|
Активация встроенного следящего генератора
|
|
R&S®HMS-EMC
|
Предусилитель и возможность проведения предварительных испытаний на ЭМС
|
Обзор преимуществ анализатора сигнала Rohde & Schwarz R&S HMS-X

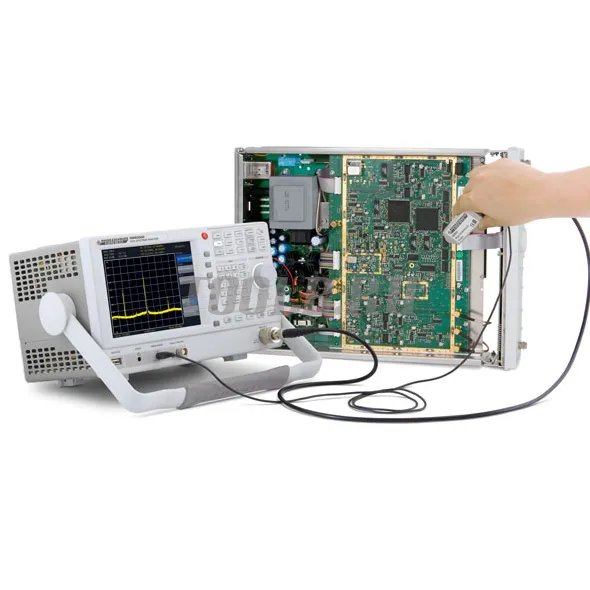

Анализаторы сигналов серии HMS-X фирмы HAMEG обеспечивают измерения и визуальное наблюдение составляющих спектра периодически повторяющихся сигналов и стационарных шумов в диапазоне частот до 3 ГГц. Для измерений передаточных характеристик приборы могут быть укомплектованы удобным в работе следящим генератором (СГ). Встроенные интерфейсы для быстрой передачи данных с внешнего ПК с функциями предварительных испытаний на ЭМС, а также доступ к широкому спектру дополнительных принадлежностей (например, пробники ближнего поля для различных измерительных задач) делают анализаторы сигналов серии HMS-X идеальным «партнером» для многих приложений, включая испытания на ЭМС и измерений в таких системах беспроводной связи, как UMTS, GSM, TETRA, DVBT, Bluetooth, WLAN и т.д.
Технические характеристики анализатора сигнала Rohde & Schwarz R&S HMS-X
|
Частотные характеристики |
|
|
Диапазон частот: |
|
|
Основной блок HMS-X |
100 кГц…1,6 ГГц |
|
с опцией HMS-3G |
100 кГц…3 ГГц |
|
Температурная стабильность: |
±2×10-6(0…30°C) |
|
Погрешность опорного генератора: |
±1×10-6(за год) |
|
Частотомер (требуется HMS-EMC): |
|
|
Разрешение |
1 Гц |
|
Погрешность |
±(частота x погрешность опорной частоты) |
|
Диапазон установки полосы обзора: |
|
|
Основной блок HMS-X |
0 Гц (нулевая полоса обзора), 1 кГц…1,6 ГГц |
|
с опцией HMS-3G |
0 Гц (нулевая полоса обзора), 100 Гц…3 ГГц |
|
Спектральная чистота, фазовый шум SSB: |
|
|
отстройка 30 кГц |
|
|
отстройка 100 кГц |
|
|
отстройка 1 МГц |
|
|
Время развертки: |
|
|
Полоса обзора = 0 Гц |
20 мс…100 с |
|
Полоса обзора > 0 Гц |
20 мс…1000 с, мин. 20 мс/600 МГц |
|
Полосы пропускания (-3 дБ): |
|
|
Основной блок HMS-X |
10 кГц…1 МГц с шагом 1–3, 200 кГц |
|
с опцией HMS-EMC |
100 Гц…1 МГц с шагом 1–3, 200 кГц |
|
Погрешность установки полос пропускания: |
|
|
≤300 кГц |
тип. ±5% |
|
1 МГц |
тип. ±10% |
|
Полосы пропускания (-6 дБ): |
|
|
Основной блок HMS-X |
9 кГц, 120 кГц, 1 МГц |
|
с опцией HMS-EMC |
200 Гц, 9 кГц, 120 кГц, 1 МГц |
|
Полосы видеофильтра: |
|
|
Основной блок HMS-X |
1 кГц…1 МГц с шагом 1–3 |
|
с опцией HMS-EMC |
10 Гц…1 МГц с шагом 1–3 |
|
Амплитудные характеристики |
|
|
Отображаемый диапазон: |
от среднего уровня собственных шумов до +20 дБмВт |
|
Диапазон измерений: |
тип. -104 (от -114 с опцией HMS-EMC )…+20 дБмВт |
|
Макс. допустимый уровень пост. напряжения на ВЧ-входе: |
80 B |
|
Максимальная мощность |
20 дБмВт, 30 дБмВт на ≤3 минуты |
|
Частотомер (требуется HMS-EMC): |
|
|
Разрешение |
1 Гц |
|
Погрешность |
±(частота x погрешность опорной частоты) |
|
Диапазон, свободный от интермодуляционных искажений: |
|
| Интермодуляционные искажения при сигнале на смесителе 2 x -20 дБмВт (опорн. уровень -10 дБмВт) | тип. 66 дБ (+13 дБмВт TOI (точка пересечения третьего порядка)) |
| (расст. между сигналами ≤ 2 МГц) | тип. 60 дБ (+10 дБмВт TOI) |
| (расст. между сигналами >2 МГц) | тип. 66 дБ (тип. +13 дБмВт TOI) |
| DANL(средний уровень собственных шумов): | |
| (RBW 10 кГц, VBW 1 кГц, опорный уровень ≤-30 дБмВт 10 МГц…1,6 ГГц / 3 ГГц) | -95 дБмВт (тип. -104 дБмВт) |
| (RBW 100 Гц, VBW 10 Гц, опорный уровень ≤-30 дБмВт 10 МГц…1,6 ГГц /3 ГГц) | с опцией HMS-EMC: -115 дБмВт (тип. -135 дБмВт) |
| с предусилителем | тип. -124 дБмВт (требуется опция HMS-EMC) |
| Собственные паразитные составляющие: | |
| (оп. уровень ≤-20 дБмВт, f >30 МГц, RBW ≤100 кГц) | |
| Входные паразитные составляющие: | |
