Rohde & Schwarz R&S HMC8041 - источник питания
От 0 В до 32 В на канал, 3/5/10 A на канал;
Аналоговый вход для внешнего управления посредством напряжения (от 0 до 10 В) и тока (от 4 до 20 мА);
Ведение регистрации данных на USB-носитель в формате CSV.
|
|
HMC8041 |
HMC8042 |
HMC8043 |
|
Количество каналов |
1 |
2 |
3 |
|
Выходное напряжение |
0 – 32 В |
||
|
Выходной ток |
0-10А |
0-5А |
0-3А |
|
Мощность на канал |
100 Вт |
50 Вт |
33 Вт |
|
Суммарная мощность |
100 Вт |
Обзор преимуществ источника питания Rohde & Schwarz R&S HMC8041
Линейные источники постоянного тока серии R&S®HMC804х в сочетании широкого набора функций, технических и метрологических характеристик идеально подходят для использования в исследовательских лабораториях и в промышленных условиях. Благодаря высокой эффективности энергопотребления, низкому тепловыделению и тихой системе воздушного охлаждения, они остаются холодными и тихими даже при максимальной нагрузке.
- Высокая эффективность энергопотребления, низкое значение тепловыделение и тихая система воздушного охлаждения;
- Низкая остаточная пульсация (эффект линейной пост-регуляции);
- Удобный и интуитивно понятный интерфейс управления прибором;
- Защита от превышения по напряжению (OVP) для всех выходов;
- Защита от превышения по мощности (OPP) для всех выходов;
- Наличие функции FuseLink (свободно комбинируемые электронные предохранители);
- Наличие функции EasyArb (задаваемая пользователем вольт-амперная характеристика);
- Наличие функции EasyRamp (имитация кривой запуска, программируется непосредственно на самом устройстве);
- Установка последовательностей (последовательный запуск каналов);
- Аналоговый вход для возможности внешнего управления по напряжению (от 0 В до 10 В) и по току (4 мА до 20 мА);
- Вход синхронизации для запуска/контроля функции EasyArb;
- Запись данных на USB флэш-накопитель в формате CSV;
-
Поддержка интерфейсов: USB-TMC/-VCP, Ethernet, LXI, IEEE-488 (GPIB).
Основные свойства
Принцип действия основан на понижении напряжения сети с помощью трансформатора, с последующим выравниванием диодным мостом и подачей через стабилизатор и фильтр на выходные гнезда и на схемы измерения и автоматического регулирования.
Источники представляют собой портативные многофункциональные измерительные приборы, конструктивно выполнены в защищенном корпусе, питающиеся от сети переменного тока. Управление и контроль над режимами работы источников осуществляет встроенный микроконтроллер.
Индикация параметров.
Вся информация отображается на ярком цветном жидкокристаллическом дисплее QVGA (разрешением 320 х 240 пикселей). В зависимости от типа прибора на экране могут быть показаны до 3 каналов. Кроме того, источники оборудованы цифровым измерителем силы тока и напряжения, позволяющим одновременно контролировать оба параметра. Приборы могут работать как в режиме стабилизации тока (СС), так и в режиме стабилизации напряжения (CV). В зависимости от подключенной нагрузки прибор автоматически переключается между режимами.Равенство UOUT = UMAX остается неизменным до тех пор, пока выходной ток IOUT
2-х и 3-канальные модели позволяют подключать пользователям несколько выходов параллельно или последовательно (для увеличения значений напряжения или тока). Выходы гальванически изолированы и защищены от перегрузок и короткого замыкания.
Функция слежения позволяет создать связь междунесколькими каналами. При этом можноодновременноизменять пределы по напряжению и току в отдельныхканалах.Изменяя значение напряжения (тока) с помощью клавиши меню U и ручки, на ту же самую величину изменятся значения напряжений (токов) связанных каналов. В данном режиме источник питания сохраняет ранее выбранную разность напряжений и токов между каналами до тех пор, пока в канале не будет достигнуто минимальное или максимальное значение напряжения или тока.
Для лучшей защиты подсоединенной чувствительной нагрузки источник питания оснащен функцией электронного предохранителя (FUSE).
Функция связь предохранителей(LINK)позволяет логически связать каналы со своими электронными предохранителями. Если ток для канала превышает значение Imax и для этого канала активирован электронный предохранитель, то все связанные с ним каналы будут отключены. Кроме того, можно использовать клавишу меню DELAY для установки задержки срабатывания предохранителя. Тем самым, например, предотвращается срабатывание предохранителя при включении прибора в случае емкостной нагрузки.
Редактор EasyArb - позволяет формировать свободно программируемые сигналы, которые могут воспроизводиться с пределами, установленными прибором для напряжения и тока, для соответствующего канала. Функция произвольного сигнала может настраиваться и исполняться с панели управления иличерез внешний интерфейс.

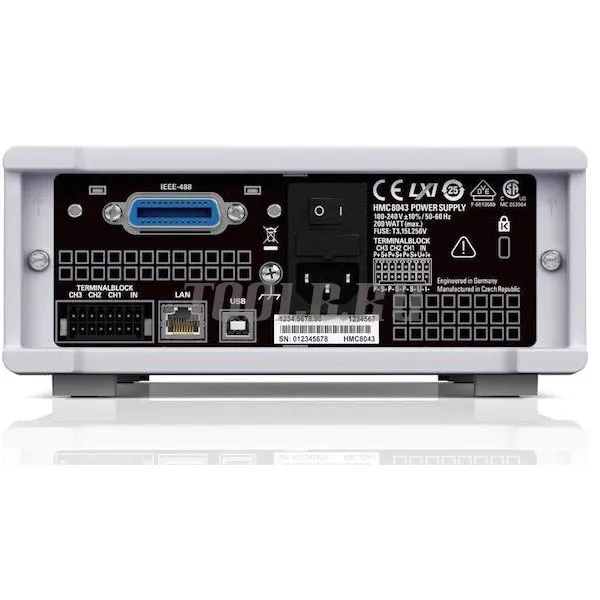

Разъем выводовна задней панели прибора позволяет получить напряжение/ток со всех каналов (включая линии SENSE).Это дает возможность интегрировать источник в 19-дюймовую измерительную стойку. Для использования данных разъемов необходим специальный разъем HZC40 (поставляется без кабелей). Линии SENSE (доступные на задней панели только для приборов R&S®HMC8042 и R&S®HMC8043) позволяют скомпенсировать падение напряжения на линиях питания до нагрузки, к которой, таким образом, будет приложено именно выбранное напряжение питания.
Технические характеристики источника питания Rohde & Schwarz R&S HMC8041
|
Характеристика |
Значение |
||||
|
|
|
||||
|
|
HMC8041 |
HMC8042 |
HMC8043 |
||
|
Количество выходных каналов |
1 |
2 |
3 |
||
|
Режим источника постоянного напряжения |
|||||
|
Диапазон воспроизведения (измерения) напряжения постоянного тока |
от 0 до 32 В |
||||
|
Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока на выходе |
± (0,0005 * X + 0,002) В |
||||
|
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока на выходе |
± (0,0005 * X + 0,002) В |
||||
|
Нестабильность напряжения на выходе при изменении силы тока нагрузки или напряжения питания на ± 10 % |
± (0,0003 * X + 0,005) В |
± (0,0002 * X + 0,005) В |
|||
|
Пульсации напряжения в полосе частот от 20 Гц до 200 кГц на выходе, не более: |
± 0,001 В скз |
||||
|
Режим источника постоянного тока |
|||||
|
Диапазон воспроизведения (измерения) силы постоянного тока |
от 0 до 10 А |
от 0 до 5 А |
от 0 до 3 А |
||
|
Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока на выходе |
± (0,002 * X + 0,005) А |
± (0,004 * X + 0,002) А |
|||
|
Пределы допускаемой абсолютной погрешности измерения силы постоянного тока на выходе |
± (0,002 * X + 0,004) А |
± (0,002 * X + 0,007) А |
± (0,002 * X + 0,002) А |
||
|
Нестабильность силы тока на выходе при изменении нагрузки или напряжения питания на ± 10 %, |
± (0,002 * X + 0,0002) А |
||||
|
Технические характеристики |
|||||
|
Максимальная выходная мощность на каждый канал |
100 Вт |
50 Вт |
33 Вт |
||
|
Максимальная выходная мощность по всем каналам |
100 Вт |
||||
|
Время установления переходного процесса при измерении нагрузки, менее: |
1 мс |
||||
Примечание – X – воспроизводимое (измеренное) значение напряжения постоянного тока или силы постоянного тока.
Общие характеристики
|
Характеристика |
Значение |
|
Время установления рабочего режима прибора, минут, не более |
30 |
|
Напряжение и частота питающей сети |
(100 - 240) В ± 10 %, 50/60 Гц |
|
Потребляемая мощность, В∙А, не более |
200 |
|
Условия эксплуатации: |
от 0 до 55 |
|
Габаритные размеры (высота ´ ширина ´ глубина), мм, не более |
222 ´ 88 ´ 280 |
|
Масса, кг, не более |
2,6 |
