Rohde & Schwarz R&S FSH4 (модель 14) - анализатор сигнала

1. сполнение№ заказа
2. R&S®FSH4 Портативный анализатор спектра, от 9 кГц до 3,6 ГГц (с предусилителем)1309.6000.04
3. R&S®FSH4 Портативный анализатор спектра, от 9 кГц до 3,6 ГГц (с предусил. и след. генератором)1309.6000.14
4. R&S®FSH4 Портативный анализатор спектра, от 100 кГц до 3,6 ГГц (с предусилителем, следящим генератором и встроенным КСВН-мостом)1309.6000.24
5. R&S®FSH8 Портативный анализатор спектра, от 9 кГц до 8 ГГц (с предусилителем)1309.6000.08
6. R&S®FSH8 Портативный анализатор спектра, от 9 кГц до 8 ГГц (с предусил. и след. генератором)1309.6000.18
7. R&S®FSH8 Портативный анализатор спектра, от 100 кГц до 8 ГГц (с предусилителем, следящим генератором и встроенным КСВН-мостом)1309.6000.28
8. R&S®FSH13 Портативный анализатор спектра, от 9 кГц до 13,6 ГГц (с предусилителем)1314.2000.13
9. R&S®FSH20 Портативный анализатор спектра, от 9 кГц до 20 ГГц (с предусилителем)1314.2000.20

 Обзор преимуществ анализатора сигнала Rohde & Schwarz R&S FSH4

R&S®FSH – это, в первую очередь, анализатор спектра, но в зависимости от установленных опций может выступать в роли измерителя мощности, кабельного и антенного тестера, и двухпортового векторного анализатора электрических цепей. Прибор обеспечивает выполнение трех важнейших функций ВЧ-анализа, необходимых работникам сервисных центров или бригадам, выполняющим пусконаладочные работы или регламентные работы по техническому обслуживанию. Модельный ряд прибор: FSH4 до 3,6 ГГц, FSH8 до 8,0 ГГц, FSH13 до 13,6 ГГц, FSH20 до 20,0 ГГц.

• Диапазон частот от 9 кГц до 3,6/8 ГГц и 13,6/20 ГГц
• Высокая чувствительность (менее –141 дБмВт (1 Гц), менее –161 дБмВт (1 Гц) с предусилителем)
• Малая погрешность измерения (менее 1 дБ)
• Полосы разрешения от 1 Гц до 3 МГц. Максимальная полоса демодуляции до 20 МГц (при анализе сигналов LTE)
• Измерительные функции для всех основных задач по вводу и обслуживанию передающих систем
• ПО R&S®FSH4View для простого документирования результатов измерении
• Внутренний следящий генератор и КСВН-мост со встроенным инжектором питания исследуемого устройства по коаксиальной линии
• Двухпортовый анализатор цепеи
• Легкозаменяемаялитиево-ионнаябатареяна4,5часаработы
• Сохранение результатов измерений на SD-карте
• Сетевой интерфейс и интерфейс USB для дистанционного управления и переноса измеренных данных
• Прочный брызгозащищенный корпус для работы в полевых условиях
• Простота работы с прибором за счет его легкости (3 кг с батареей) и доступности функциональных клавиш
• ПО R&S®FSH WIZARD функция автоматических измерений, для настройки оптимальных параметров и повышения точности измерений.

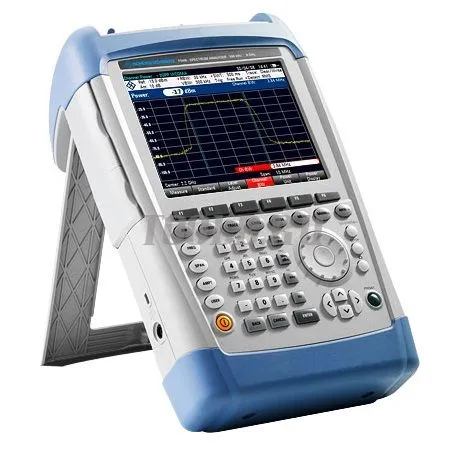

Анализатор спектра R&S®FSH представляет собой удобный и прочный прибор, предназначенный для работы в полевых условиях. Малый вес, простое и понятное управление, а также большой набор измерительных функций превращают его в незаменимый инструмент для всех, кто нуждается в эффективном средстве измерений для наружных работ.
R&S®FSH – это, в первую очередь, анализатор спектра, но в зависимости от установленных опций может выступать в роли измерителя мощности, кабельного и антенного тестера, и двухпортового векторного анализатора электрических цепей. Прибор обеспечивает выполнение трех важнейших функций ВЧ-анализа, необходимых работникам сервисных центров или бригадам, выполняющим пуско-наладочные работы или регламентные работы по техническому обслуживанию. Например, его можно использовать для технического обслуживания или установки передающих систем, проверки кабелей и антенн, оценки качества сигнала в вещательных и радиокоммуникационных сетях, для измерения напряженности электрического поля или для решения простых лабораторных задач. R&S®FSH может выполнять эти работы быстро, надежно и с высокой точностью.

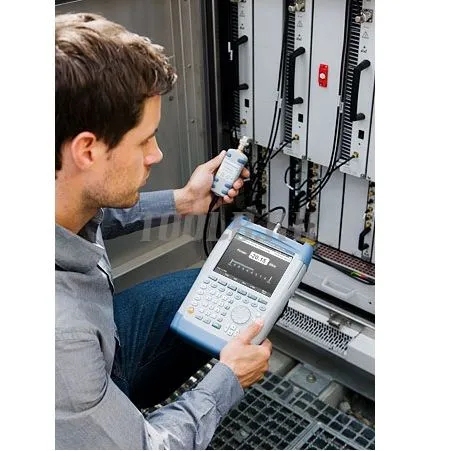

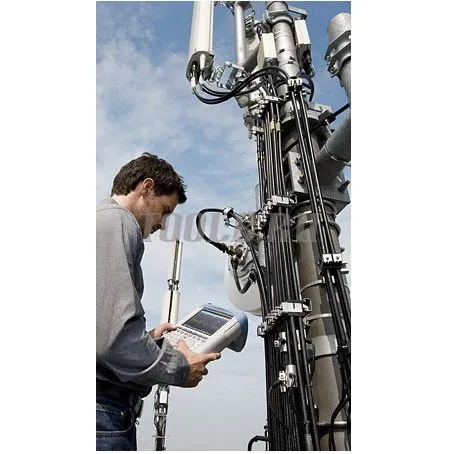

Монтаж и техническое обслуживание передающих (базовых) станций

• Измерение мощности импульсных сигналов

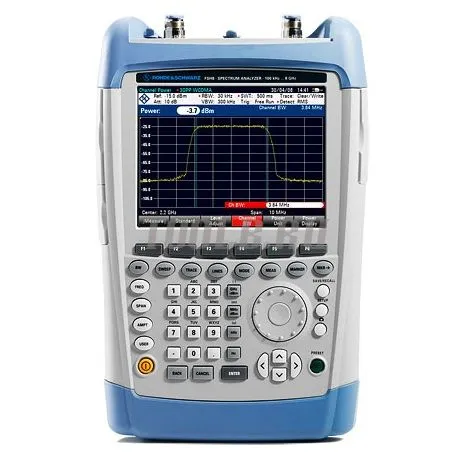

• Измерение мощности в канале
• Анализ передаваемых 3GPP WCDMA сигналов
• Измерение расстояния до места повреждения

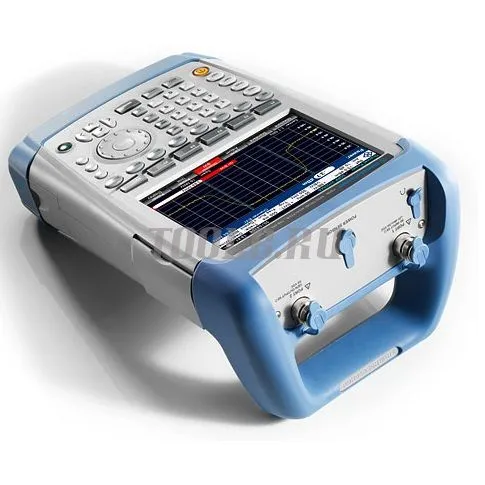

• Двухпортовый векторный анализ цепей
• Скалярный анализ цепей
• Однопортовое измерение потерь в кабеле
• Функция векторного вольтметра
• Измерение мощности в диапазоне до 18 ГГц
• Направленное измерение мощности в диапазоне до 4 ГГц

Измерение параметров электромагнитного поля

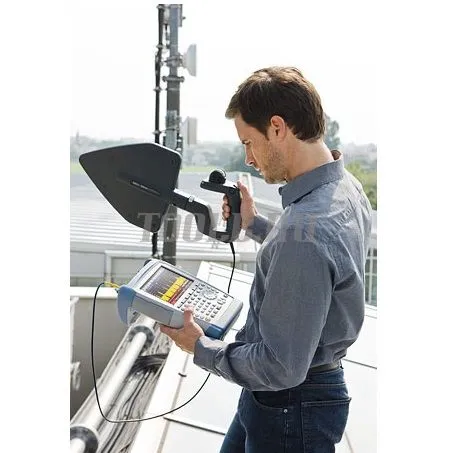

• Измерение напряженности поля с помощью направленной антенны
• Измерение напряженности поля с помощью ненаправленной антенны

Диагностика при разработке и обслуживании

• Общий спектральный анализ
• Обнаружение проблем ЭМС

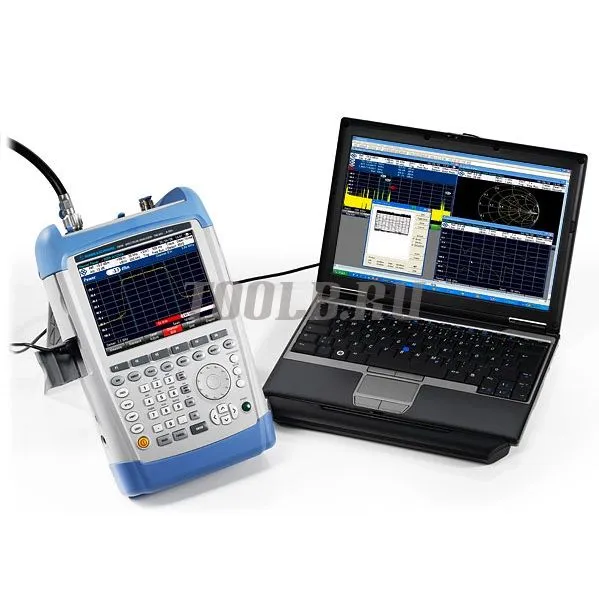

• ПО R&S®FSH4View для документирования результатов измерений
• Дистанционное управление по локальной сети или через интерфейс USB

Удобство в работе

• Быстрый выбор функций с помощью клавиш и поворотной ручки
• Оптимальное считывание результатов измерений в любом положении
• Установка частоты с помощью таблиц каналов

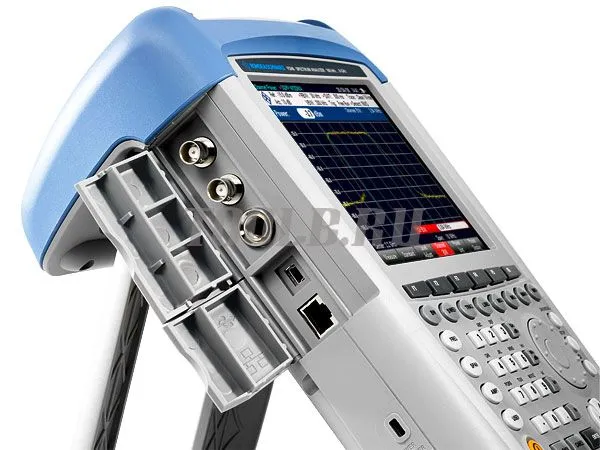

• Легкодоступные, хорошо защищенные разъемы

Характерные особенности

• Измерение напряженности поля с помощью направленной антенны
• Измерение напряженности поля с помощью ненаправленной антенны
• Режим измерительного приемника для предварительного тестирования на ЭМС и задач радио-мониторинга

Технические характеристики анализатора сигнала Rohde & Schwarz R&S FSH4


Диапазон частот		R&S®FSH4		R&S®FSH8			R&S®FSH13		R&S®FSH20
	модель .04/14 или .08/18	от 9 кГц до 3.6 ГГц		от 9 кГц до 8 ГГц			-		-
	модель .24/28	от 100 кГц до 3.6 ГГц		от 100 кГц до 8 ГГц			-		-
							от 9 кГц до 13,6 ГГц		от 9 кГц до 20 ГГц
Точность воспроизведения частоты		2,5 х 10-6 5 х 10-8 с GSP приемником R&S®HA-Z240 5 х 10-9 с источником опорной частоты R&S®FSH-Z114
Максимальная полоса демодуляции		20 МГц (при анализе сигналов LTE (опции FSH-K50/-К50Е/-К51/-К51Е))
Средний уровень собственных шумов (DANL)	без предусилителя, полоса разрешения = 1 Гц (нормиров.)
	на частоте 3.6 ГГц
	на частоте 8 ГГц	-
