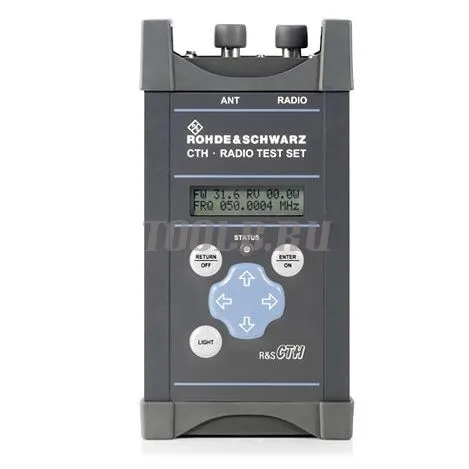

Rohde & Schwarz R&S CTH200A портативный тестер для проверки радиостанций
Частотный диапазон - от 30 MГц до 512 МГц;
Уровень мощности - от –120 дБмВт до –97 дБмВт;
Погрешность уровня - 3 дБ.
- Исполнение№ заказа
- R&S®CTH100A — портативный тестер для аналоговых трансиверов1207.1000.04
- R&S®CTH200A — портативный тестер для аналоговых трансиверов
вкл. Беспроводные измерения и поиск повреждений кабеля1207.1000.02
Обзор преимуществ портативного радиотестера для проверки радиостанци Rohde & Schwarz R&S CTH200A
R&S®CTH позволяет проводить надежные испытания аналоговых FM радиостанций, даже в сложных окружающих условиях. Эти тестеры специально предназначены для использования вне помещений.
- Широкие измерительные возможности
- Удобный и эргономичный
- Прочный и полностью защищенный от погодных воздействий (MIL класс 2)
Широкие измерительные возможности
- Измерение частоты
- R&S®CTH100A / R&S®CTH200A начинает измерения сразу же после соединения кабелем BNC с тестируемым устройством, к которому подключены антенна или нагрузка. Если передатчик включен, например, посредством нажатия клавиши прием/передача, тестер начинает измерение частоты передачи и отображает результат на дисплее.
- Измерение мощности
- Вместе с частотой, R&S®CTH100A / R&S®CTH200A одновременно измеряет прямую и отраженную мощность и отображает результаты на дисплее. Измеренные значения непрерывно обновляются, поэтому любые происходящие изменения немедленно отображаются. Таким образом, можно определить, выдает ли передающий модуль трансивера необходимую мощность. С помощью таких измерений R&S®CTH100A / R&S®CTH200A позволяет надежно обнаружить снижение мощности передачи или неисправность передатчика.
- Измерение отраженной мощности позволяет определить степень согласования антенны, чтобы узнать мощность, фактически излучаемую антенной. Максимальная измеряемая мощность 50 Вт позволяет теститровать практически любые мобильные радиопередающие устройства.
- Беспроводные измерения (R&S®CTH200A)
- Для быстрой функциональной проверки трансивера R&S®CTH200A позволяет выполнять беспроводные измерения. После выдвижения встроенной антенны R&S®CTH200A, тестер способен обнаруживать и анализировать эфирные сигналы. Полосковая диаграмма отображает информацию о принимаемой мощности. Исходя из частоты передачи, которая также измеряется, можно проверить правильность частоты и убедиться в том, что отображаемая мощность действительно излучается тестируемым трансивером.
- Этот простой тест позволяет проверить весь тракт от трансивера до антенны. Это полезно, когда радиосистемы необходимо проверить непосредственно перед использованием, а для проведения полной функциональной проверки нет времени, например при работе пожарных команд.
- Поиск повреждений кабеля (R&S®CTH200A)
- Если антенна находится на значительном удалении от передатчика, R&S®CTH200A позволяет проверить соединение антенны с трансивером с помощью встроенного обнаружителя повреждений кабеля. Исходя из коэффициента замедления, R&S®CTH200A может быть настроен для различных типов кабелей и точно определить расстояние до повреждения. R&S®CTH200A указывает, подключена ли антенна и нет ли повреждений соединительной линии. Измерения расстояния до места повреждения имеют универсальный характер и не ограничиваются антенными системами.
- Голосовые сообщения (R&S®CTH200A)
- R&S®CTH200A позволяет передавать измеренные значения трансиверу по радиочастоте для воспроизведения через громкоговоритель тестируемого устройства. Это делает работу с прибором удобной, даже в чрезвычайно сложных условиях, когда нет возможности непосредственно считать показания дисплея, например в стесненных условиях или в темноте, когда нет подсветки дисплея.
Удобный и эргономичный
- Хорошо освещенный дисплей
- Дисплей с подсветкой отображает информацию о выбранных измерениях, результаты и настройки. Подсветка дисплея может быть включена при необходимости. Для наилучшей видимости отображаемых величин предусмотрено четыре уровня яркости подсветки.
- Практичная конструкция
- Легкий тестер легко транспортировать, даже на большие расстояния. Более того, компактный R&S®CTH100A / R&S®CTH200A можно носить практически всюду. С помощью предусмотренной петли R&S®CTH100A / R&S®CTH200A легко крепится к рюкзаку или ремню и все время находится под рукой.
- Режим ожидания
- R&S®CTH100A / R&S®CTH200A питается от стандартных батареек или аккумуляторов типоразмера АА. Для обеспечения длительного времени работы и нахождения в режиме ожидания использованы различные технологии энергосбережения. Когда тестер не используется, он автоматически переходит в режим ожидания, чтобы сократить до минимума потребление энергии.
- Эргономичный дизайн
- Все кнопки удобны в эксплуатации. Кроме того, тестер рассчитан на работу одной рукой, он одинаково удобен как для правшей, так и для левшей.
- Футляр для транспортировки
- R&S®CTH100A / R&S®CTH200A удобно размещается в водонепроницаемом футляре для транспортировки. Этот футляр защищает R&S®CTH100A / R&S®CTH200A от ударов, проникновения воды и пыли. Все принадлежности R&S®CTH100A / R&S® CTH200A также размещаются в этом футляре. Благодаря этому нагрузка, адаптер BNC, батарейки и кабели надежно защищены и всегда под рукой.
- Футляр для транспортировки оснащен автоматическим клапаном для уравнивания давления воздуха, поэтому футляр легко открывается, даже при изменении атмосферного давления. В футляре для транспортировки R&S®CTH100A / R&S®CTH200A надежно защищен и готов к немедленному использованию.
- Прочный и полностью защищенный от погодных воздействий
- Прочный и ударостойкий
- Компактный алюминиевый корпус очень прочный и жесткий. Углы корпуса закрыты резиной, это делает тестер идеальным для использования вне помещений.
- Брызгозащищенный
- Корпус, батарейный отсек, кнопочная панель и дисплей надежно защищены от брызг. Благодаря этому R&S®CTH100A / R&S® CTH200A идеально подходит даже для работы в плохих погодных условиях.
- Широкий диапазон рабочих температур
- Все узлы спроектированы таким образом, что R&S®CTH100A / R&S®CTH200A может эксплуатироваться в широком диапазоне температур. Поэтому R&S®CTH100A / R&S®CTH200A — идеальный спутник в любое время года и во всех климатических зонах.
Технические характеристики портативные тестеры для проверки радиостанци Rohde & Schwarz R&S CTH200A
|
Выпускаемые модели |
||
|
|
R&S®CTH100A |
R&S®CTH200A |
|
Измерение параметров передатчика |
||
|
Мощность в прямом направлении |
• |
• |
|
Отраженная мощность |
• |
• |
|
Частотомер |
• |
• |
|
Измерение параметров FM приемника |
||
|
Помехоподавление |
• |
• |
|
Демодуляция |
• |
• |
|
Дополнительные измерения |
||
|
Беспроводные измерения |
– |
• |
|
Расстояние до повреждения |
– |
• |
|
Голосовые сообщения |
– |
• |
|
Генератор
|
||
|
Частотный диапазон
|
фиксированный шаг 5 МГц (R&S®CTH100A),
регулируемый шаг 100 кГц / 200 кГц / 500 кГц / 1 МГц / 2 МГц / 5 МГц (R&S®CTH200A) |
от 30 MГц до 512 МГц
|
|
Уровень мощности
|
фиксированный уровень (R&S®CTH100A)
|
–97 дБмВт
|
|
|
регулируемый уровень (R&S®CTH200A)
|
от –120 дБмВт до –97 дБмВт
|
|
Частотная модуляция
|
аудио
|
900 Гц
|
|
|
помехоподавление
|
150 Гц
|
|
Погрешность уровня
|
|
3 дБ
|
|
Измерение мощности
|
прямая и отраженная мощность
|
|
|
Диапазон измерений
|
|
от 0,1 Вт до 50 Вт
|
|
Погрешность измерения
|
|
20 %
|
|
Измерение частоты
|
||
|
Диапазон измерений
|
|
от 30 MГц до 512 МГц
|
|
Погрешность измерения
|
|
2 кГц
|
|
Общие характеристики
|
||
|
Рабочий диапазон температур
|
|
–от -20 °С до +50 °С
|
|
Размеры
|
Ш × В × Г
|
102,9 × 202 × 36,8 мм
(4,05 × 7,95 × 1,45 дюйма) |
|
Масса (без батарей)
|
R&S®CTH100A
|
532 г (1,17 фунта)
|
|
|
R&S®CTH200A
|
539 г (1,19 фунта)
|
Комплект поставки портативные тестеры для проверки радиостанци Rohde & Schwarz R&S CTH100A
|
Наименование |
Тип устройства |
Код заказа |
|
Портативный тестер для аналоговых ЧМ-радиостанций |
R&S® CTH100A |
1207.1000.04 |
|
Портативный тестер для аналоговых ЧМ-радиостанций с функцией обнаружения повреждений в кабелях и беспроводных измерений |
R&S CTH200A |
1207.1000.02 |
|
Жесткий футляр для радио-тестера CTH и аксессуаров |
R&S CTH-Z20 |
1207.1900.02 |
|
Аксессуары для радио-тестера CTH |
