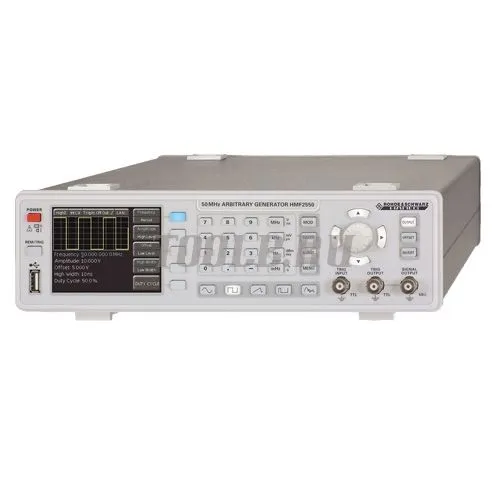

Rohde & Schwarz HMF2525 - генератор сигналов произвольной формы
Диапазон частот - от 9 кГц до 1,1 или 3,2 ГГц;
Максимальное значение выходного уровня - >+17 дБмВт;
Низкая общая стоимость эксплуатационных расходов.
| Модель | Диапазон частот | Типы сигналов |
| HMF2525 | 25 МГц | Синусоидальный, прямоугольный, импульсный, треугольный, пилообразный, произвольной формы |
| HMF2550 | 50 МГц |
Обзор преимуществ генератора сигналов Rohde & Schwarz HMF2525
Генераторы сигналов произвольной формы HMF2525, HMF2550 предназначены для формирования и воспроизведения стандартных форм электромагнитных колебаний, электромагнитных колебаний с различными видами модуляции, а также электромагнитных колебаний произвольной формы и применяются при настройке, ремонте и разработке радиоэлектронной аппаратуры, в учебных целях.
Описание
Принцип работы генераторов сигналов произвольной формы HMF2525, HMF2550 основан на прямом цифровом синтезе. Цифровые отсчеты с информацией о форме сигнала поступают из оперативной памяти прибора на цифро-аналоговый преобразователь (ЦАП). Далее с ЦАП сигнал подается на выходной усилитель, фильтр и схему аттенюаторов, а затем на выходной разъем.
В память генераторов сигналов произвольной формы HMF2525, HMF2550 заложены стандартные сигналы различных форм, среди которых: синусоидальный, меандр, прямоугольный с регулируемой скважностью, треугольный, пилообразный и т. д. Для всех видов сигналов имеется возможность введения постоянного смещения. Предусмотрены режимы амплитудной, частотной, фазовой модуляций (внутренней и внешней), режимы качания частоты и генерации заданного количества периодов сигнала. Режим формирования сигналов произвольной формы осуществляется с помощью специального программного обеспечения через внешний компьютер. Для обеспечения синхронизации режимов работы генераторы сигналов произвольной формы HMF2525, HMF2550 оснащены входом и выходом сигналов запуска.
Генераторы сигналов произвольной формы HMF2525, HMF2550 обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера. Для организации связи с внешними устройствами применяются интерфейсы USB и опционально GPIB, LAN.
Конструктивно генераторы сигналов произвольной формы HMF2525, HMF2550 выполнены в корпусе настольного исполнения.
Технические характеристики генератора сигналов Rohde & Schwarz HMF2525
|
Наименование характеристик |
Значения характеристик |
|
Диапазон частот выходного синусоидального сигнала |
от 10 мкГц до 25 МГц для модели HMF2525 |
|
Пределы допускаемой относительной погрешности частоты встроенного опорного генератора 10 МГц |
±1´10-6 |
|
Диапазон установки размаха напряжения Upp выходного сигнала на нагрузке 50 Ом |
от 5 мВ до 10 В |
|
Дискретность установки размаха напряжения |
1 мВ |
|
Пределы абсолютной погрешности установки размаха напряжения синусоидального сигнала Upp на частоте 1 кГц |
±(0,01´Upp + 1 мВ) |
|
Неравномерность АЧХ синусоидального сигнала относительно частоты 1 кГц |
± 2 % в диапазоне до 10 МГц |
|
Пределы установки постоянного напряжения смещения Udc на нагрузке 50 Ом |
от 0 до ±4,995 В, при выполнении условия, что максимальное и минимальное значения сигнала не превышают ±5 В |
|
Пределы абсолютной погрешности установки постоянного напряжения смещения |
±(0,02 ´ Udc + 2 мВ) |
|
Уровень гармонических искажений синусоидального сигнала относительно уровня несущей при Upp =1 В |
не более минус 70 дБ в диапазоне до 100 кГц |
|
Диапазон частот выходных прямоугольных импульсов |
от 100 мкГц до 12,5 МГц для модели HMF2525 |
|
Диапазон длительностей импульсов прямоугольного сигнала |
от 15 нс до 999 с |
|
Длительность фронта и среза прямоугольного сигнала |
не более 8 нс |
|
Разрешение АЦП |
14 бит |
|
Частота дискретизации АЦП |
250 МГц |
|
Количество отсчетов для формирования сигналов произвольной формы |
256 000 |
|
Условия эксплуатации и массогабаритные характеристики |
|
|
Нормальные условия применения |
Температура: (20±5) 0С |
|
Хранение/транспортирование |
Температура: (от минус 20 до +70) 0С |
|
Масса |
Не более 3,4 кг |
|
Геометрические размеры (ширина ´ высота ´ глубина) |
285 мм ´ 75 мм ´ 365 мм |
|
Питание прибора |
(от 190 до 250) В, (от 48 до 52) Гц |
|
Потребляемая мощность |
Не более 30 Вт |
|
Время прогрева |
30 мин |
Поверка осуществляется по документу «Генераторы сигналов произвольной формы HMF2525, HMF2550. Методика поверки» МП РТ 1696-2012, утвержденному ФБУ «Ростест-Москва» в марте 2012 года. Интервал между поверками – 1 год.
Комплект поставки генератора сигналов Rohde & Schwarz HMF2525
В стандартный комплект поставки входят: генератор сигналов произвольной формы, кабель питания, техническая документация фирмы-изготовителя.
Опции и аксессуары:
HO730 Интерфейс Ethernet и USB.
HO740 Интерфейс IEEE-488 (GPIB).
HZ20 Переходник с разъема BNC на 4 мм штекерное гнездо.
HZ22 Нагрузка 50 Ом, 1 ГГц, 2 Вт.
HZ24 Набор аттенюаторов 50 Ом, 4 шт., 3/6/10/20 дБ (1 ГГц, 1 Вт) и одна нагрузка HZ22.
HZ33 Измерительный кабель 50 Ом, BNC-прямой BNC-прямой разъем, 0,5м.
HZ34 Измерительный кабель 50 Ом, BNC-прямой BNC-прямой разъем, 1м.
HZ42 Адаптер для 19ʺ стойки.
HZ72 Кабель GPIB – GPIB, длиной 2 метра, угол 90º
