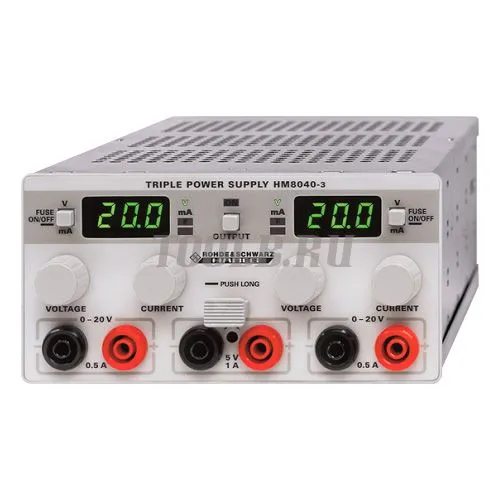

Rohde & Schwarz HM8040-3 - трехканальный источник питания
Для питания стабилизированным постоянным напряжением и током.
| Модель | Диапазон установки тока и напряжения | Кол-во каналов |
| HM8040-3 | 2 x 0..20В/ 0.5А 1 x 0..5В/ 1А |
3 |
Обзор преимуществ трехканального источника питания Rohde & Schwarz HM8040-3
Источники питания постоянного тока линейные НМР2020, НМР2030, НМР4030, НМР4040 предназначены для питания стабилизированным постоянным напряжением и током различных прецизионных устройств и измерительных приборов, в том числе устройств мобильной радиосвязи.
Описание средства измерений
Источники питания двух-, трех- или четырехканальные основаны на классическом принципе работы трансформатора с использованием электронного предрегулятора и вторичного регулятора линейного напряжения. Приборы представляют собой прецизионные источники напряжения/тока с цифровым управлением выходными параметрами. Управление производится как с передней панели вручную, так и дистанционно через стандартный сдвоенный интерфейс USB/RS-232, обеспечивая плавное регулирование выходных параметров. С целью защиты высокочувствительной электроники от повреждения перенапряжением и избыточным током предусмотрена система электронных предохранителей. Выходы прибора могут соединяться последовательно или параллельно, обеспечивая высокие выходные напряжения или токи. Источники питания может работать как в режиме постоянного тока, так и в режиме постоянного напряжения. Приборы оборудованы цифровым измерителем тока и напряжения, позволяющим одновременно контролировать оба параметра, значения которых отображаются на ЖКД с фоновой подсветкой. Приборы обладают низким уровнем нестабильности при изменении нагрузки, сетевого напряжения питания и температуры окружающей среды, а также низким уровнем шумов и пульсаций в нагрузке.
Технические характеристики трехканального источника питания Rohde & Schwarz HM8040-3
|
Выходы |
|
|
2 × 0 … 20 В/0,5 А и 5 В/1 А |
Контроль всех выходов с помощью одной кнопки, линейные регуляторы с тепловой защитой. Незаземлённые выходы для параллельного/ последовательного подключения, ограничитель тока и электронный предохранитель |
|
Выход 20В |
|
|
Диапазон настройки |
2 × 0 … 20 В, непрерывно регулируемый |
|
Остаточная пульсация |
≤ 1 мВэфф |
|
Выходной ток |
макс. 0,5 А |
|
Ограничитель тока/ |
0 ... 0,5 А, непрерывная регулировка |
|
Динамические характеристики |
|
|
Время восстановления |
200 мкс |
|
Динамическое переходное отклонение |
тип. 2 мВ |
|
Динамический выходной импеданс |
3,75 мОм |
|
Изменение ±10% от полной нагрузки при основной нагрузке 50% |
|
|
Время восстановления |
150 мкс |
|
Динамическое переходное отклонение |
400 мкВ |
|
Динамический выходной импеданс |
4 мОм |
|
Выход 5В |
|
|
Диапазон |
5 В ± 0,5 В регулировка отверткой |
|
Пульсация и шум |
≤1 мВэфф |
|
Выходной ток |
макс. 1 А, непрерывно, защита от короткого замыкания |
|
Комбинированное отображение выходов 20В |
|
|
7-сегментный светодиодный индикатор |
2 индикатора по 3 разряда каждый, могут переключаться в режим отображения напряжения (В) или тока (мА) |
|
Разрешающая способность |
0,1 В/1 мА |
|
Точность показаний |
Ѓ}1 разряд (напряжение) / Ѓ}4 разряда (ток) |
|
Светодиод |
индикация ограничения тока |
|
Максимальное предельное значение |
|
|
Обратное напряжение |
25 В, каждый выход |
|
Обратный ток |
500 мА, каждый выход |
|
Напряжение относительно заземления |
100 В, каждый контакт |
|
Контроль температуры |
Если внутренняя температура превысит +75 ...+80 °C, блок электропитания HM8040-3 выключится автоматически. |
|
Класс безопасности |
первый (EN 61010-1) |
|
Электропитание (от базового блока) |
1 × 8 В/1 А |
|
Выходной ток двух модулей |
сумма всех каналов |
|
Диапазон рабочих температур |
+5 ... +40 °C |
|
Диапазон температур хранения |
-20 ... +70 °C |
|
Отн. влажность |
5 ... 80 % (без конденсации) |
|
Размеры (ш × в × г) |
135 × 68 × 228 мм |
|
Вес |
прибл. 1,07 кг |
Все данные действительны при +23 °C после 30-минутного прогрева.
Комплект поставки трехканального источника питания Rohde & Schwarz HM8040-3
В комплект поставки входят: источник питания, руководство по эксплуатации, компакт-диск
Рекомендуемые принадлежности
HZ10S Набор из пяти силиконовых измерительных проводов (измерительный наконечник чёрного цвета)
HZ10R Набор из пяти силиконовых измерительных проводов (измерительный наконечник красного цвета)
HZ10B Набор из пяти силиконовых измерительных проводов (измерительный наконечник синего цвета)
