Диапазон измерения переменного и постоянного тока - 600 A;
Диапазон измерения переменного напряжения - 6 В - 750В;
Диапазон измерения постоянного напряжения - 600 мВ - 1000В;
Диапазон измерения сопротивления - 600 Ом - 60 Мом.

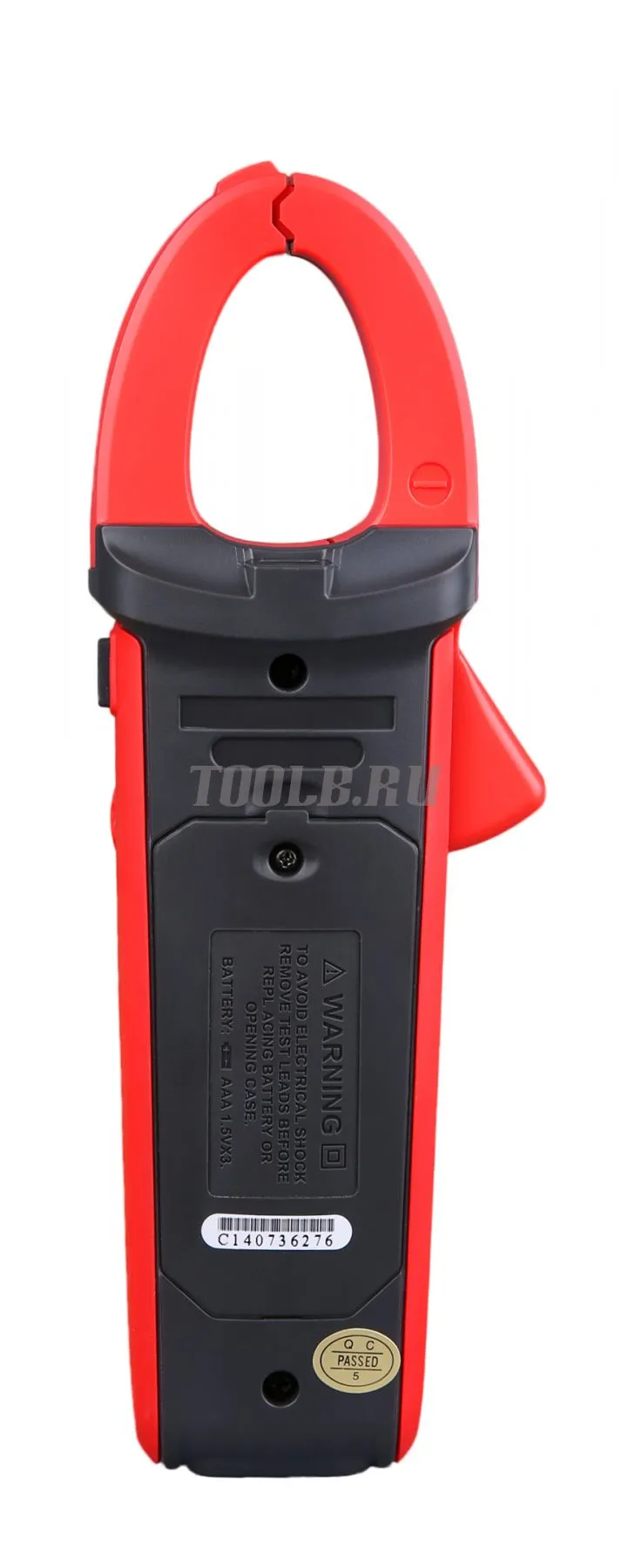

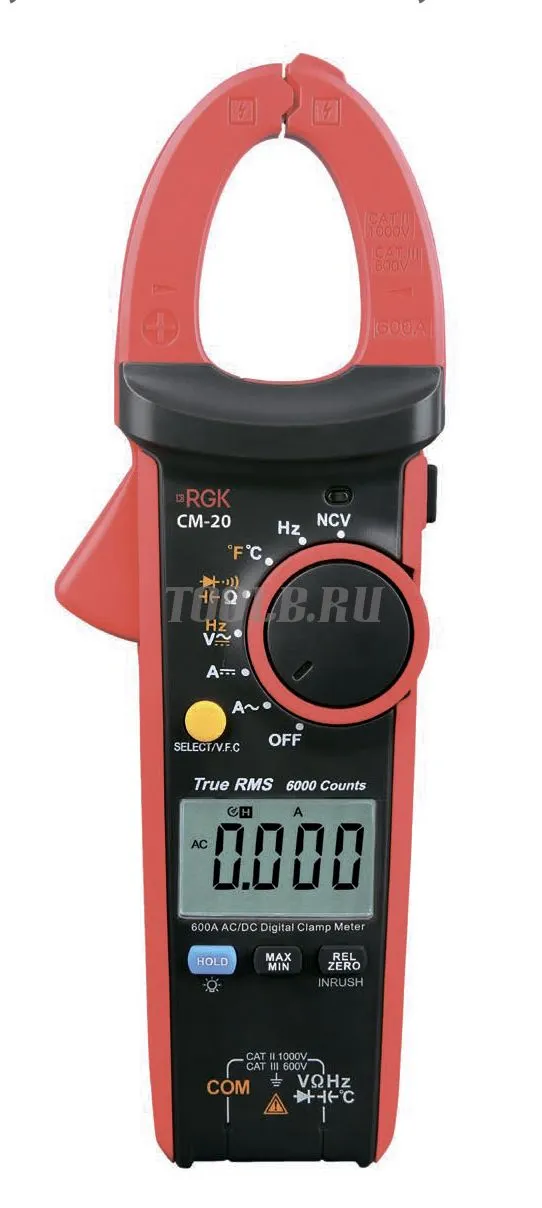

Цифровые токовые клещи RGK CM-20 применяются для бесконтактного измерения больших токов до 600А и имеют охват до 30 мм и при проведении замеров линии не отключаются, а работа электросистемы не нарушается, что особенно важно при проверке распределительных щитов.
Токовые клещи RGK CM 20 также оснащены функцией мультиметра, что позволяет осуществлять комплексную диагностику одним устройством. Данная модель клещей прежде всего ориентирована на специалистов в сферах электроэнергетики, строительства и др.
Ключевые особенности
- Датчик Холла обеспечивает точное определение переменного тока.
- Измерения относительным методом в режиме REL и отображение MIN/MAX.
- Функция Inrush для замера пускового тока.
- NCV - фиксация наличия электрического сигнала без контакта.
- Фильтр V.F.C. обеспечивает корректные результаты при тестировании импульсного (ШИМ) оборудования.
- Измерение температуры от -20°C до 400°C термопарой.
- Дисплей с аналоговой шкалой.

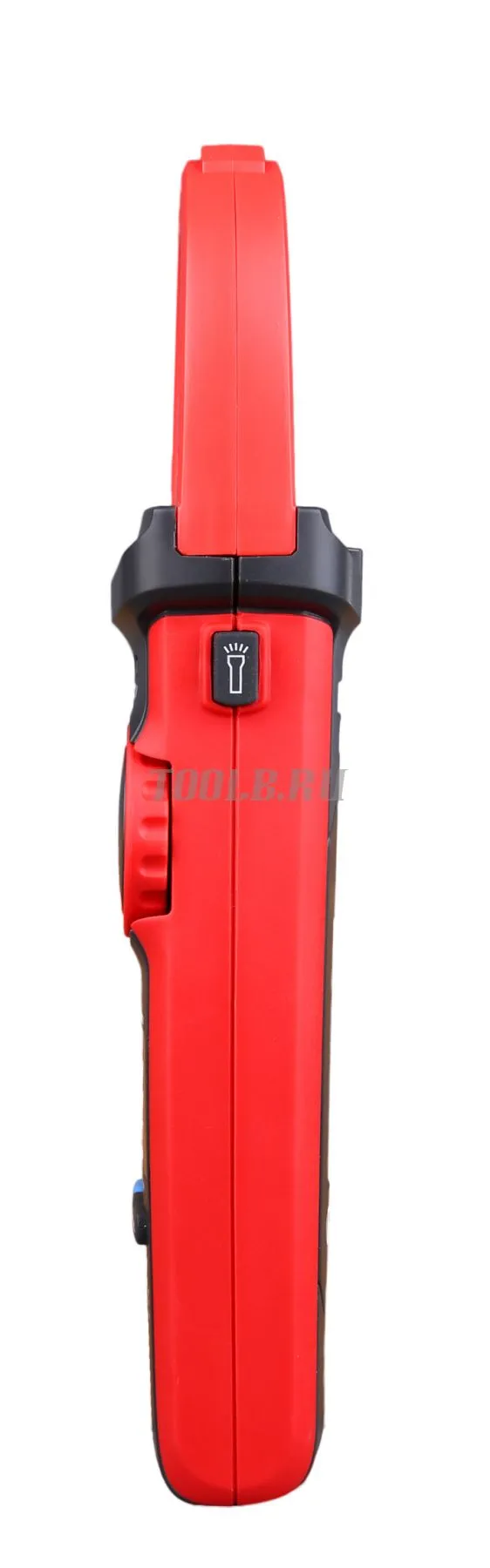

- Светодиодная подсветка рабочей области.
- Автоотключение через 15 мин. бездействия.
Токоизмерительные клещи RGK CM-20 оснащены специальным барьером, препятствующим соскальзыванию руки в сторону проводника, двойной изоляцией и соответствуют категориям защищенности от перегрузки CATII 1000В/CATIII 600В. При подключении измерительных проводов с щупами специалист может проверять такие параметры, как частота тока, напряжение и сопротивление, прозванивать цепи, а также тестировать диоды и определять емкость конденсаторов. Функция температурного контроля долняет функционал возможностей прибора, что помогает проводить комплексную диагностику силовых линий и распределительных щитов.
Режим REL используется в тех случаях, когда необходимо повысить достоверность показаний и минимизировать влияние внешних шумов путем сравнения полученного значения с опорным.
|
RGK CM-20
|
|||
|
Переменный ток
|
|||
|
Предел измерения
|
Разрешение
|
Погрешность
|
Защита от перегрузки
|
|
60А
|
0,01А
|
±(2,5%+5)
|
600A
|
|
600А
|
0,1А
|
±(2,5%+5)
|
600A
|
|
Постоянный ток
|
|||
|
Предел измерения
|
Разрешение
|
Погрешность
|
Защита от перегрузки
|
|
60А
|
0,01А
|
±(2,5%+5)
|
600А
|
|
600А
|
0,1А
|
±(2,5%+5)
|
600А
|
|
Напряжение переменного тока
|
|||
|
Предел измерения
|
Разрешение
|
Погрешность
|
Защита от перегрузки
|
|
6В
|
0,001В
|
±(1,2%+5)
|
1000В постоянный ток
750В переменный ток |
|
60В
|
0,01В
|
||
|
600В
|
0,1В
|
||
|
750В
|
1В
|
±(1,5%+5)
|
|
|
Напряжение постоянного тока
|
|||
|
Предел измерения
|
Разрешение
|
Погрешность
|
Защита от перегрузки
|
|
600 мВ
|
0,1мВ
|
±(1,0%+8)
|
1000В постоянный ток
750В переменный ток |
|
6В
|
0,001В
|
±(0,8%+1)
|
|
|
60В
|
0,01В
|
±(0,8%+3)
|
|
|
600В
|
0,1В
|
±(0,8%+3)
|
|
|
1000В
|
1В
|
±(1,0%+3)
|
|
|
Сопротивление
|
|||
|
Предел измерения
|
Разрешение
|
Погрешность
|
Защита от перегрузки
|
|
600Ω
|
0,1Ω
|
±(1,2%+2)
|
1000В постоянный ток
750В переменный ток |
|
6кΩ
|
0,001кΩ
|
±(1,0%+2)
|
|
|
60кΩ
|
0,01кΩ
|
±(1,0%+2)
|
|
|
600кΩ
|
0,1кΩ
|
±(1,0%+2)
|
|
|
6МΩ
|
0,001МΩ
|
±(1,2%+2)
|
|
|
60МΩ
|
0,01МΩ
|
±(1,5%+5)
|
|
|
Проверка целостности (прозвонка) электрической цепи
|
|||
|
Предел измерения
|
Разрешение
|
Погрешность
|
Защита от перегрузки
|
|
600Ω
|
0,1Ω
|
Звуковой сигнал при
Напряжение незамкнутой цепи около 1,2В
|
1000В постоянный ток
750В переменный ток |
|
Проверка диода
|
|||
|
Предел измерения
|
Разрешение
|
Погрешность
|
Защита от перегрузки
|
|
6В
|
0,001В
|
Напряжение около 3,3 В, нормальное значение напряжения диода около 0,5-0,8В.
|
1000В постоянный ток
750В переменный ток |
|
Ёмкость
|
|||
|
Предел измерения
|
Разрешение
|
Погрешность
|
Защита от перегрузки
|
|
60nF
|
0,01nF
|
±(4,0%+25)
|
1000В постоянный ток
750В переменный ток |
|
600nF
|
0,1nF
|
±(4,0%+5)
|
|
|
6uF
|
0,001uF
|
±(4,0%+5)
|
|
|
60uF
|
0,01uF
|
±(4,0%+5)
|
|
|
600uF
|
0,1uF
|
±(4,0%+5)
|
|
|
6mF
|
0,001mF
|
±(10%)
|
|
|
60mF
|
0,01mF
|
Не нормируется
|
|
|
Температура
|
|||
|
Предел измерения
|
Разрешение
|
Погрешность
|
Защита от перегрузки
|
|
от -20°C до 400°C
|
1°C
|
±(3,0%+5)
|
1000В постоянный ток
750В переменный ток |
|
Частота
|
|||
|
Предел измерения
|
Разрешение
|
Погрешность
|
Защита от перегрузки
|
|
10Гц – 1МГц
|
0,01Гц – 1КГц
|
±(0,1%+4)
|
1000В постоянный ток
750В переменный ток |
|
NCV (бесконтактное детектирование напряжения)
|
|||||||||||||
|
NCV
|
Звуковая/световая индикация при обнаружении напряжения ≥ 100 В на расстоянии ≤ 10 мм.
|
||||||||||||
|
Общие характеристики
|
|||||||||||||
|
Разрядность дисплея
|
6000
|
||||||||||||
|
Отображение полярности
|
Автоматическое
|
||||||||||||
|
Индикация перегрузки
|
«OL» или «-OL»
|
||||||||||||
|
Скорость выборки
|
Около 3 в секунду
|
||||||||||||
|
Тип датчика
|
Датчик Холла
|
||||||||||||
|
Ошибка при отклонении исследуемого проводника от центрального положения между зажимами клещей
|
Дополнительная погрешность ± 1,0%
|
||||||||||||
|
Раскрытие клещей
|
Максимальный диаметр проводника 30 мм
|
||||||||||||
|
Рабочая высота над уровнем моря
|
2000 м
|
||||||||||||
|
Рабочая температура и влажность
|
0°C ... +30°C, не более 80%
+30°C ... +40°C, не более 75% +40°C ...+50°C, не более 45% |
||||||||||||
|
Температура и влажность хранения
|
-20°C ...+ 60°C, не более 80%
|
||||||||||||
|
Соответствие нормам безопасности
|
IEC61010-1; IEC61010-2-032;
CATII 1000В, CATIII 600В |
||||||||||||
|
Степень загрязнения
|
2
|
||||||||||||
|
Питание
|
