RGDME5MP1 NA15 (NC15) - бытовой комплект на природный газ CH4

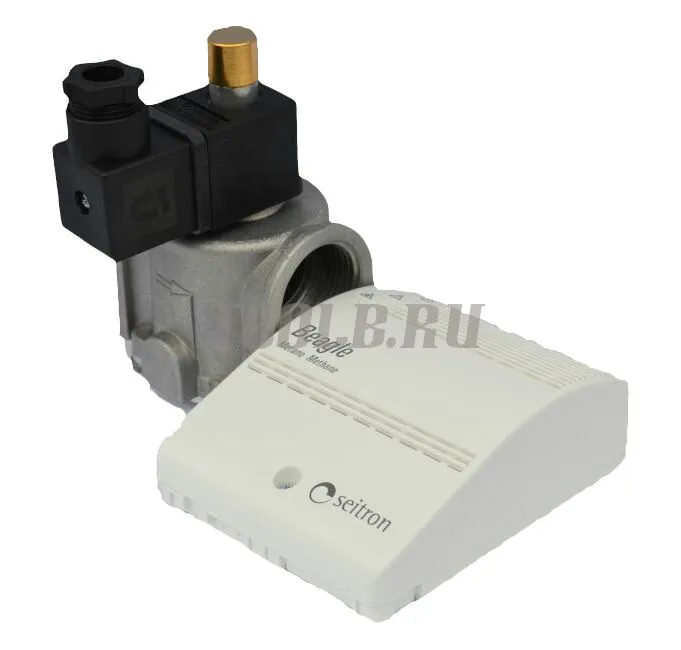

Бытовой комплект включает в себя сигнализатор загазованности на природный газ RGDME5MP1 Beagle и газовый отсечной электромагнитный клапан нормально-открытого типа диаметром 1/2" (Ду15), 3/4" (Ду20), 1" (Ду25) или. 1 1/4" (Ду32). Типы комплектов следующие:

Комплект предназначен для обнаружения утечек природного газа и выдачи сигнала на электромагнитный клапан для прекращения подачи газа.

Сигнализатор представляет собой стационарный, одноканальный прибор непрерывного действия со световой и звуковой сигнализацией. Сигнализатор RGDME5MP1 Beagle предназначен для определения повышенной концентрации природного газа метан, выдачи сигнализации о превышении установленного порогового значения довзрывоопасной концентрации горючего газа в воздухе, а также для выдачи сигнала на газовый отсечной клапан посредством переключения контактов выходного реле. Принцип действия сигнализатора — термокаталитический. Способ забора пробы — диффузионный. Рабочее положение сигнализатора — вертикальное.

Газовый электромагнитный клапан нормально-открытого типа с ручным взводом предназначен для прекращения подачи газа при срабатывании сигнализатора загазованности. Рабочее положение клапана — горизонтальное или вертикальное (исключение: электромагнитной катушкой вниз). Область применения комплекта — невзрывоопасные зоны жилых (кухни), коммунально-бытовых, административных и общественных зданий, а также невзрывоопасные зоны производственных зданий и сооружений с применением газоиспользующего оборудования (например, котельные различной мощности).

ПРИНЦИП ДЕЙСТВИЯ
Сигнализатор контролирует наличие в воздухе помещения концентрации природного газа СН4 свыше предельно-допустимого значения. В случае превышения концентрации выше порогового значения 20% НКПР включается красный индикатор и срабатывает звуковая сигнализация, а через 3–5 секунд переключаются контакты выходного реле: размыкаются контакты 4–5 и замыкаются 3–5 и 6–7. Напряжение с электромагнитной катушки клапана снимается и он закрывается. При снижении концентрации сигнализатор переходит в нормальный режим работы автоматически, т.е. гаснет красный индикатор, контакты реле возвращаются в исходное положение: замыкаются 4–5, размыкаются 6–7. Однако для открытия клапана и подачи газа необходимо его снова вручную взвести, нажав кнопку взвода.

Обратите внимание на то, что при отключении электронапряжения электромагнитный клапан не закрывается. В приборе реализована функция самотестирования. В любой момент можно проверить работоспособность чувствительного элемента и всего прибора в целом. Для этого нужно нажать кнопку «Тест». После этого загорается красный индикатор, включается звуковой сигнал и переключаются контакты выходного реле. По окончании тестирования сигнализатор автоматически перейдет в режим измерения. При этом световая и звуковая сигнализация отключатся, контакты реле вернутся в исходное состояние.

В случае выхода из строя чувствительного элемента, а также при неправильной работе электронной схемы прибора, на лицевой панели прибора загорается желтый индикатор.

УСТАНОВКА И ОБСЛУЖИВАНИЕ
Если комплект транспортировался в условиях, резко отличающихся от рабочих, то необходимо выдержать его перед распаковыванием в рабочих условиях не менее 12 ч. После вскрытия упаковки нужно проверить комплектность. Перед использованием комплекта необходимо произвести внешний осмотр сигнализатора и клапана на отсутствие механических повреждений. Для присоединения электрического кабеля нужно удалить лицевую панель прибора. Соединение сигнализатора и клапана осуществляется кабелем сечением от 0,35 до 0,75 мм2 при условии отсутствия электронапряжения. В качестве кабеля для подключения можно использовать такие марки как: ШВВП, ПВС, ШВЛ, ППВ. Электрическая схема соединений приведена ниже.

Монтаж сигнализатора осуществляется на стене при помощи крепежа, входящего в комплект поставки. Сигнализатор необходимо устанавливать вертикально, в верхней части помещения, примерно 30–40 см от потолка, над местами возможных утечек газа (газовая плита, газовые отопительные и нагревательные приборы и т.д.) и в местах возможных скоплений природного газа.

Клапан необходимо установить таким образом, что- бы обеспечить свободный доступ к кнопке ручного взвода. При установке клапана строго соблюдать на- правление потока газа (указано стрелкой на корпусе). Допускается установка клапана в вертикальном положении (исключение, электромагнитной катушкой вниз). Как правило, клапан монтируется до редуктора. Перед монтажом клапана система должна быть отключена от газоснабжения. Давление в системе не должно превышать максимально допустимого 500 mbar. При монтаже необходимо следить, чтобы в клапан не попал мусор или металлическая стружка. После монтажа необходимо проверить герметичность системы.

Перед включением и подачей газа проверить герметичность электромагнитного клапана и газопровода. Включение сигнализатора и клапана производится в следующей последовательности:

Подать напряжение 230V~.
Выждать время прогрева сигнализатора, приблизительно 1 мин. В течение этого времени происходит самотестирование прибора и мигает зеленый индикатор. В случае успешного окончания тестирования зеленый индикатор горит ровным светом.
По окончании прогрева прибора открутить на клапане защитный колпачок и нажать на кнопку ручного взвода для открытия клапана.
Техническое обслуживание комплекта, включающее в себя плановые регламентные и внеплановые ремонтные работы, осуществляют специализированные предприятия или подразделения газового хозяйства.

В процессе эксплуатации сигнализатора необходимо проводить следующие работы:

• Периодическую метрологическую поверку сигнализатора. Межповерочный интервал указан в методике поверки МП-24-0723-2008, разработанной ГЦИ СИ «ВНИИМ им. Д.И. Менделеева» и составляет 1 год.
• Проверку работоспособности оборудования необходимо проводить 1 раз в полгода. Проверяется срабатывание световой и звуковой сигнализации и полное закрытие электромагнитного клапана при срабатывании сигнализатора. Осуществляется проверка срабатывания сигнализатора от проверочной газовой смеси 1,1±0,01% об. доли метана в воздухе (0,66±0,01% об. доли).
• Регулировку порога срабатывания в случае снижения чувствительности, а также после замены чувствительного элемента, но не реже одного раза в 3 года.
• Герметичность клапана и его подсоединения к газопроводу (по мере необходимости).
• Очистку сигнализатора и клапана от загрязнений (по мере необходимости).
