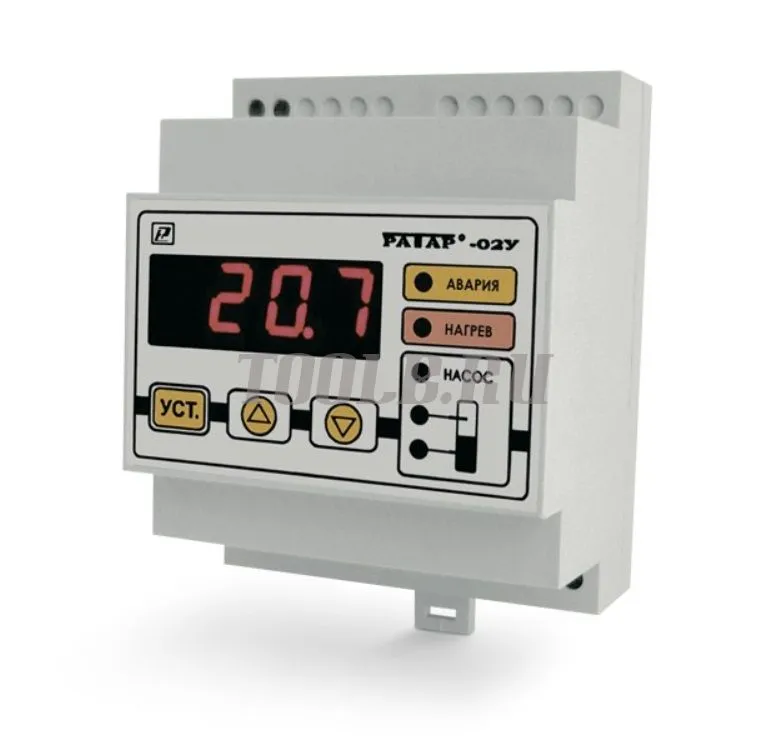

Рэлсиб Ратар-02У Терморегулятор со встроенным реле контроля уровня
Терморегулятор Ратар-02У предназначен для автоматического поддержания температуры и заданного уровня в водонагревателях, отопительных котлах, системах горячего водоснабжения и отопления путём управления нагревателем и насосом.
Обзор преимуществ терморегулятора со встроенным реле контроля уровня Ратар-02У Рэлсиб
Терморегулятор Ратар-02У предназначен для автоматического поддержания температуры и заданного уровня в водонагревателях, отопительных котлах, системах горячего водоснабжения и отопления путём управления нагревателем и насосом.
Терморегулятор имеет два выходных устройства. В зависимости от модификации прибора это: э/м реле, оптотранзистор, оптосимистор. Прибор также имеет два входа: термосопротивление (50М, 100П, Pt100), два датчика уровня (нижний и верхний кондуктометрических или поплавковых).
При помощи Ратар-02У можно с успехом реализовать систему горячего водоснабжения на даче, автоматически управлять работой водонагревателя на ферме, автоматизировать парогенератор и т.д.
Терморегулятор поддерживает уровень жидкости по одному из двух встроенных режимов:
- докачивание до верхнего уровня, при этом второй (нижний) датчик уровня используется для аварийного отключения нагревателя;
- поддержание уровня между нижним и верхним датчиком уровня, при этом нижний датчик уровня также используется для аварийного отключения нагревателя.
Для защиты от нежелательных срабатываний при волнении уровня жидкости и оптимизации работы в конкретном случае применения можно установить время задержки переключения выходного устройства поддержания уровня до 15 с.+
Для устранения поляризации и электролиза жидкостей и как следствие окисления кондуктометрических датчиков используется переменный ток частотой 4 Гц.
Для предотвращения нежелательного включения под влиянием посторонних факторов (загрязнение датчика уровня, влажность и т.д.) есть возможность настройки чувствительности входного устройства уровня.
Преимущества:
- Два прибора в одном: терморегулятор и реле контроля уровня
- Одновременное поддержание температуры и заданного уровня жидкости
- Ток нагрузки до 16 А
- Возможность задания типа входа: 50М, 100П, Pt100
- Возможность управления нагревателем и холодильником
- Высокая точность измерения и поддержания температуры
- Постоянное и переменное напряжение питания в широком диапазоне
- Блокировка нагрева при отсутствии жидкости
- Возможность настройки под любую проводящую жидкость
- Функция защиты от волн
Области применения терморегулятора Ратар-02У:
- производство парогенераторов, отопительных и водогрейных котлов, фитобочек;
- мелкое производство пива, кисломолочной продукции и т.д.;
- фермерские хозяйства (для поддержания уровня и температуры воды);
- дачи и частные жилые дома (для создания автоматически работающей системы горячего водоснабжения, душа и т.д.).
Схемы подключения внешних устройств к прибору
Технические характеристики терморегулятора со встроенным реле контроля уровня Ратар-02У Рэлсиб
|
Диапазон регулирования температуры (задания уставки)
|
ТСМ.50М – от -50 до +200°С
ТСП.100П и ТСП. Pt100 – от -200 до +650°С |
|
Диапазон напряжения питания
|
85…250 В перемен. тока, (50±1) ГЦ или
120...250 В постоянного тока |
|
Разрешающая способность измерения температуры:
|
– 1,0°С в диапазоне от -200 до -100°С
– 0,1°С в диапазоне от -99,9 до +650,0°С |
|
Разрешающая способность задания уставки
|
0,1°С
|
|
Диапазон задания температурного гистерезиса (∆) от 0°С до – не более:
|
– 125°С для ТСМ.50М
– 400°С для ТСП.100П и ТСП. Pt100 *но не более (Туст – Тд), где: Туст – температура уставки; Тд – ближайшая к Туст граница диапазона регулирования температуры |
|
Разрешающая способность задания гистерезиса:
|
- 0,1°С в диапазоне от 0 до +5°С
- 1,0°С в диапазоне от +5 до +400°С |
|
Пределы допускаемой погрешности измерения температуры (без учета погрешности датчика)
|
не более ±0,15% от измеряемой величины
|
|
Количество выходных устройств
|
2
|
|
Диапазон задания времени задержки включения/отключения выходного устройства «Нагрев»
|
от 0 до 60 с.
|
|
Диапазон задания времени задержки включения/отключения выходного устройства «Насос»
|
от 0 до 15 с.
|
|
Максимальное напряжение на входных электродах датчиков уровня
|
3 В
|
|
Ток в датчиках уровня
|
не более 0,1 мА
|
|
Защита входов датчиков уровня от высокого напряжения
|
не менее 300 В
|
|
Средняя наработка на отказ
|
не менее 30000 ч
|
|
Средний срок службы
|
5 лет
|
|
Потребляемая мощность
|
не более 1,5 ВА
|
|
Габаритные размеры корпуса
|
72х88х54 мм
|
|
Масса
|
не более 0,20 кг
|
Максимальный ток, коммутируемый выходными устройствами
|
Тип выходного устройства
|
Максимальный ток нагрузки
|
|
электромагнитное реле
|
– 8,0 А при 220 В 50Гц и cosφ = 0,4
– 16,0 А при 220 В 50Гц и cosφ= 1,0 |
|
оптосимистор
|
200 мА при 220 В 50 Гц
|
|
оптотранзистор
|
50 мА при выходном напряжении от 5,5 до –6,5 В
|
Комплект поставки терморегулятора со встроенным реле контроля уровня Ратар-02У Рэлсиб
- Терморегулятор Ратар-02У - 1 шт.
- Руководство по эксплуатации - 1 шт.
