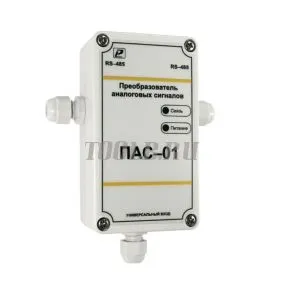

Рэлсиб ПАС-01-Е Преобразователь аналоговых сигналов купить по цене производителя

8(495)774-92-72
- Назад
- Телефоны
- 8(495)774-92-72
- Заказать звонок
i@toolb.ru
115551, Москва, Домодедовская улица, 20к3
Пн. – Пт.: с 9:00 до 17:00

Характеристики

Производитель

—

РЭЛСИБ

Страна производства

—

Россия

Все описание

Наличие товара: Звоните

Заказать

Наличие товара: Звоните

Рассчитать доставку

Нашли дешевле?

Хочу в подарок

Гарантия 5 лет

Информация на сайте не является публичной офертой.

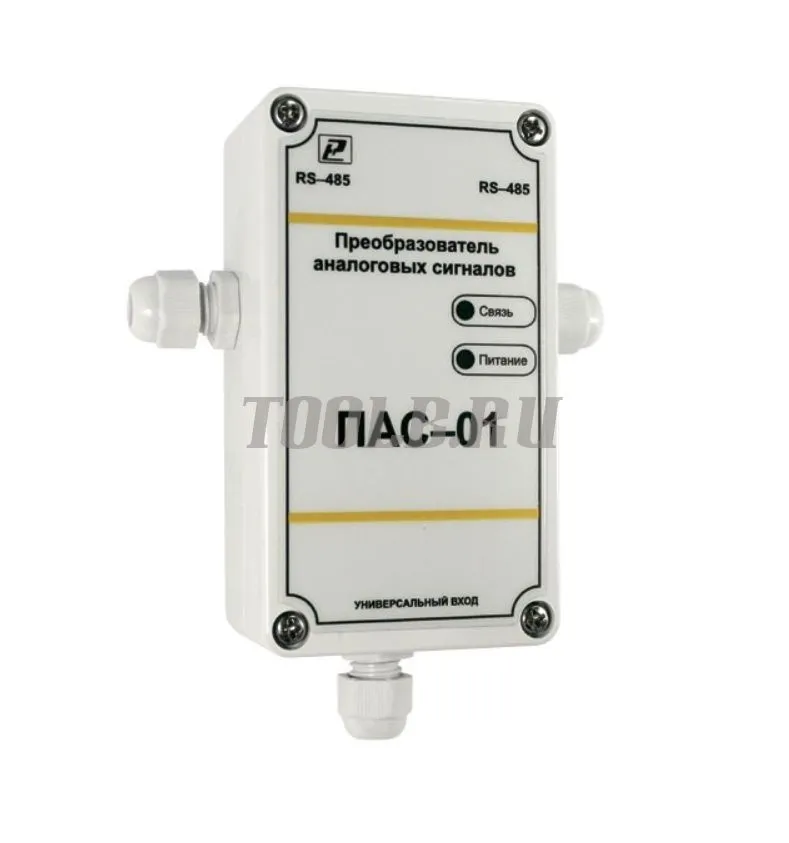

Обзор преимуществ преобразователя аналоговых сигналов ПАС-01-Е Рэлсиб

Преобразователь аналоговых сигналов ПАС-01-Е предназначен для преобразования сигналов, поступающих с первичных преобразователей в цифровой сигнал стандарта IEEE 802.3x (Ethernet) с целью подключения практически любого датчика к локальным сетям, а также к Интернет. Прибор имеет также вход RS485 Modbus, который может быть использован для конфигурирования прибора в сети. На программном уровне выполнена поддержка стека TCP/IP с реализацией следующих прикладных протоколов: ICMP (ping-запросы), Modbus TCP/IP (Modbus-сервер), DNS-клиент, SMTP (отправка почтовых сообщений), POP3 (получение почты – запросов), NTP (синхронизация системного времени).

Дополнительные опции

Р – работа в режиме регулятора с симисторно-релейным выходом (уставки задаются через программу-конфигуратор);
А – электронный архив с двумя режимами архивации данных: до заполнения или циклический с возможностью отправки архива по электронной почте или получения через программу-конфигуратор;
И – индикатор показаний измеренных значений и времени на жк-индикаторе прибора. Имеется функция почтового оповещения на три заданных почтовых электронных адреса.

Симисторно-релейный модуль в приборе с опцией Р позволяет на месте осуществлять функцию двухпозиционного двухканального регулятора. Например, при подключении к преобразователю датчика температуры-влажности с токовым выходом прибор может на месте управлять нагревателем и парогенератором. Уставки регулирования задаются из ПО. Там же можно видеть положения контактов реле модуля.

Основные функции:

Преобразование сигнала датчика;
Ограничение доступа для подключения из внешней сети при помощи установки разрешённых IP–адресов;
Отправка измеренных значений электронной почтой в три адреса с заданной периодичностью;
Отправка тревожных сообщений электронной почтой в три адреса в следующих случаях: значение параметра превышает верхнее установленное значение; значение параметра находится ниже нижней уставки

Программное обеспечение

Прибор поставляется совместно с программой-конфигуратором ПАС-ДВТ, которая постоянно совершенствуется и распространяется бесплатно. Программа имеет удобный графический интерфейс, позволяющий легко работать с программой. При помощи программы можно не только производить поиск, регистрацию и конфигурирование приборов в сети, но также регистрировать данные измерений с представлением информации в виде таблицы и графика.

Программа обеспечивает задание следующих параметров:

адрес прибора в сети;
скорость обмена;
тип подключенного к прибору датчика;
период опроса датчика;
параметры цифровой фильтрации;
нижнюю и верхнюю границу измеряемого параметра (масштабирование для датчиков токовых сигналов и сигналов напряжения);
сдвиг температуры холодного спая при работе с термоэлектрическими преобразователями (термопарами);
задание уставок регулирования для приборов, имеющих опцию «Р»;
задание адресов электронной почты для отправки сообщений и архива значений;
включение-выключение контактов реле для приборов, имеющих опцию «Р»;
задание параметров для работы с FTP-сервером.


Установка параметров соединения	Режим конфигуратора	Представление данных в виде графика или таблицы

Преимущества:

Интегрированный интерфейс Ethernet (стандарт IEE 802.3X)
Поддержка стека TCP/IP на программном уровне с реализацией прикладных протоколов: ICMP(ping–запросы), Modbus TCP/IP (Modbus–сервер), DNS–клиент, SMTP (отправка почтовых сообщений), РОР3 (получение почты), NTP (синхронизация системного времени)

Применение:

Преобразователь аналоговых сигналов ПАС–01-E предназначен для построения автоматических систем контроля и регулирования производственных технологических процессов в различных областях промышленности, сельском и коммунальном и других отраслях народного хозяйства.

Распределенная система контроля ПАС-ДВТ

На основе всего трех...пяти простых и недорогих приборов производства НПК "Рэлсиб" можно построить протяженную разветвленную систему автоматического контроля и регулирования различных технологических параметров. Например, систему контроля и регулирования относительной влажности и температуры воздуха.

удобный монтаж
высокая гибкость
высокая функциональность
низкая стоимость

Состав системы:

Модуль коммутационный МК-1. Служит для построения самой линии связи RS485 с необходимыми ответвлениями, созданием точек подключения приборов, блоков питания и т.д., согласование линии путем включения шунтирующих резисторов необходимого номинала.
Блок питания БПГ 12. Необходим для питания линии RS485 и отдельных приборов (особенно приборов, выполняющих функции регулирования).
Преобразователь аналоговых сигналов ПАС-01.RS. Прибор предназначен для подключения к линии RS485 любого датчика (сенсора) или другого прибора с аналоговым выходным сигналом.
Преобразователь аналоговых сигналов ПАС-01.RS.P. Дополнительно к функциям ПАС-01.RS также содержит симисторно-релейный блок для двухпозиционного регулирования.
Измеритель температуры и отн.влажности ИВИТ-М.RS
Измеритель температуры и отн.влажности ИВИТ-М.RS.P. Предназначен для контроля и регулирования температуры и отн.влажности по двухпозиционному закону.
Программа-конфигуратор ПАС-ДВТ. Служит для конфигурирования приборов в сети, для архивирования и визуализации значений в виде таблиц и графиков, установки параметров регулирования и т.д.

Технические характеристики преобразователя аналоговых сигналов ПАС-01-Е Рэлсиб

Номинальное напряжение питания	(24±2) В
Погрешность преобразования: - для термопреобразователей сопротивления - для термоэлектрических преобразователей - для сигналов тока и напряжения	не более ±0,25 % не более ±0,5°С не более ±0,25 %
Период опроса датчика	1 сек... 24 ч (задается Пользователем)
Скорость передачи данных	10 Mbps (10 BASE– T) или 100 Mbps (100 BASE–TX)
Максимальный потребляемый ток	80 мА (с опцией «Р» – 150 мА)
Цифровая фильтрация измеряемых параметров: - постоянная времени - полоса фильтра	0…10 0…999,9
Средняя наработка на отказ	не менее 20000 ч
Габаритные размеры/степень защиты корпуса	115х65х40 мм/IP44
Масса	не более 0,16 кг

Технические характеристики прибора, снабжённого дополнительными опциями

Для прибора с опцией «Р»
Номинальные коммутируемые релейно– симисторным блоком напряжение и ток	220 В и 2,0 А
Количество коммутационных циклов	50000
Задание верхней и нижней уставки регулирования	задаётся при помощи программы–конфигуратора
Для прибора с опцией «А»
Ёмкость электронного архива	не более 6600 измеренных значений
Режим архивации данных, задаваемый при помощи программы–конфигуратора	до заполнения, циклический
Отправка архива измеренных значений	в текстовом виде и в двоичном коде
Отправка архива	после заполнения, после получения почтового уведомления
Возможность отправки части архива из заданного временного интервала	+
Для прибора с опцией «И»
Отображение на цифровом ЖК– индикаторе: – при подаче питания, версию ПО прибора (U2.8.10); – при получении настроек от DHCP–сервера (dhCPo); – IP–адрес устройства (IP192–168–0–119); – индикация реального времени (при успешной синхронизации); – измеренное значение; – индикация отсутствия связи – мерцают три кубика в углу; – индикация передачи данных по сети Ethernet – три кубика в углу мигают по очереди.

Преобразование сигналов с датчиков, в соответствии с таблицей

Наименование датчика и НСХ	Диапазон измерения, °С	Разрешающая способность
ТСМ.50М	-180…+200	0,1 °С
ТСМ.100М	-180…+200
ТСП.50П	-200…+850
ТСП.100П	-200…+850
ТСП.Pt100	-200…+850
ТСП.Pt1000	-200…+850
TXK(L)	-200…+850	0,1 °С
TXA(K)	-200…+1300
ТПП(S)	-50…+1700
ТПП(R)	-50…+1700
0…5 мА; 0…20 мА; 4…20 мА; -50…+50 мВ; 0…1 В	0…100 %	0,1 %

Комплект поставки преобразователя аналоговых сигналов ПАС-01-Е Рэлсиб

Рэлсиб ПАС-01-Е Преобразователь аналоговых сигналов
Руководство по эксплуатации
