Дефектоскоп буронабивных свай ПУЛЬСАР-2.2 "ДБС"
Ультразвуковой прибор ПУЛЬСАР-2.2 ДБС используют для ультразвуковой дефектоскопии буронабивных свай с помощью преобразователей, погруженных в контрольные вертикальные водонаполненные каналы. Прибор позволяет оценивать сплошность, прочность и несущую способность свай, осуществлять локализацию дефектов.
- Дефектоскоп буронабивных свай ПУЛЬСАР-2.2 "ДБС" предназначен для ультразвукового контроля однородности и сплошности бетона в сваях и фундаментах глубокого заложения (в т.ч. в буронабивных и бетонных сваях, сваях по технологии непрерывного проходного шнека). Применим к фундаментам типа "стена в грунте", барретам, плотинам. Контроль выполняют по времени распространения ультразвукового сигнала между преобразователями, помещаемыми в вертикальные трубы, специально заложенные в сваях и фундаментах при изготовлении. Перед началом испытаний для создания акустического контакта трубы заполняют водой.
- Дополнительно прибор позволяет проводить технологический и объектовый контроль прочности бетона по ГОСТ 17624 и кирпича по ГОСТ 24332, а также оценивать класс бетона по ГОСТ 18105
- Завершенность и компактность системы контроля свай и фундаментов
- Подводные водостойкие преобразователи УЗК с разъемами фирмы FISCHER, снабжённые системой защиты от случайного падения в измерительный канал

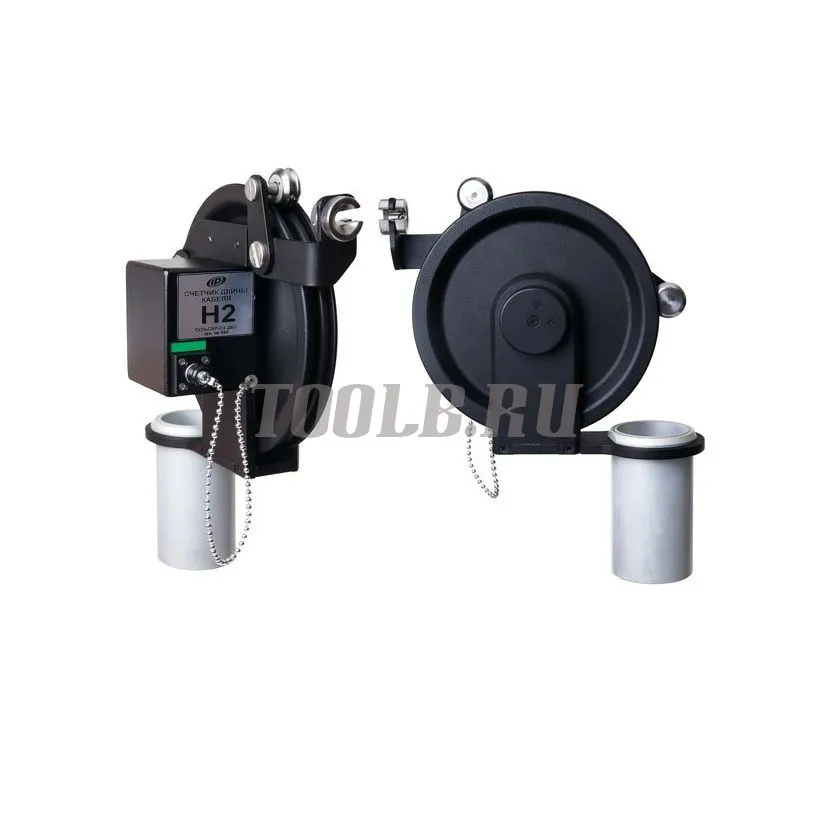

- Инкрементные датчики положения преобразователей в каналах (энкодеры)
- Кабельные барабаны с вращающимся скользящим контактом, исключающие необходимость предварительной размотки кабеля
- Специализированный прибор для контроля свай и фундаментов + все функции ультразвукового измерителя прочности бетона ПУЛЬСАР-2.2
- Автоматическая стабилизация положения метки первого вступления
- Визуализация принимаемых А-сигналов с режимом осциллографа
- Оперативная оценка качества буронабивных свай
- Выпускают два варианта упаковки прибора:
- – типовая упаковка: кейс габаритами 662х293х222 мм (см. фото №5), барабаны с кабелем в кейс не входят, их переносят отдельно;

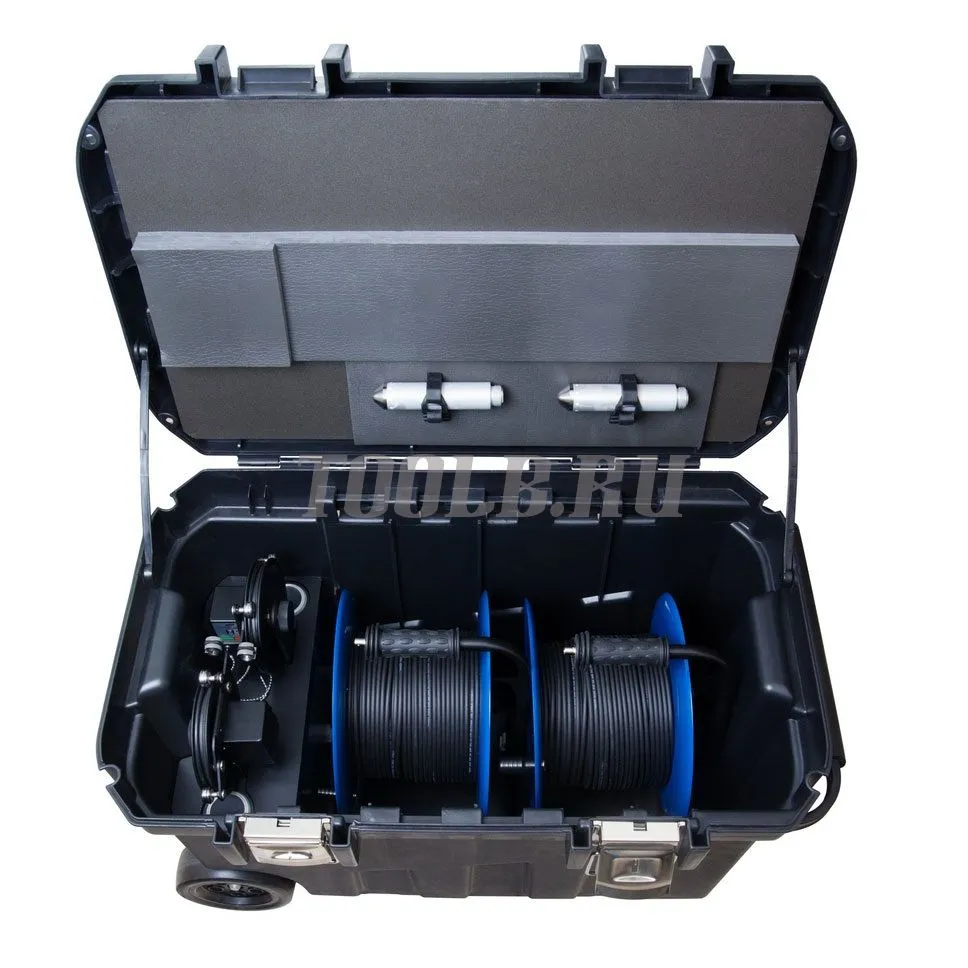

- – транспортировочный бокс габаритами 768х490х476 мм для комплекта "ДБС" (барабаны, энкодеры и кабели) и дополнительный кейс габаритами 340х283х123 мм для прибора Пульсар-2.2 (см. фото №1-2);
- Измерение времени и скорости распространения ультразвука в горизонтальных сечениях сваи
- Измерение положения преобразователей в каналах по поверхности сваи
- Формирование результата по автоматически выполняемой серии из 5 измерений
- До 50 тыс. протоколов измерений времени и скорости с А-сигналами, глубиной, датой и временем сгруппированные по зонам контроля (номерам вертикальных каналов)
- Специализированная сервисная компьютерная программа для формирования отчёта об испытании сваи
- Стандартное использование прибора ПУЛЬСАР-2.2:
- – вычисление прочности и класса бетона по универсальным (ГОСТ 17624 и рекомендации ЦНИИОМТП) и собственным градуировочным зависимостям;
- – возможность ввода до 30 градуировочных характеристик пользователя;
- – определение глубины трещин по Российскому и Английскому методам;
- – вычисление плотности, модуля упругости и звукового индекса материалов;
- – сервисная компьютерная программа, USB интерфейс.
- Русский и английский язык меню и текстовых сообщений
|
Диапазон измерения высоты контролируемого сечения, м
|
0...100
|
|
Дискретность измерения высоты, мм
|
1
|
|
Длины кабелей в барабанах, м
|
25* / 50 / 75* / 100*
|
|
Рабочая частоты ультразвука, кГц
|
35
|
|
Диапазон измерения времени, мкс
|
10...3000
|
|
Разрешающая способность, мкс
|
0,05
|
|
Пределы погрешности измерения времени t, мкс
|
±(0,01t + 0,1)
|
|
Диапазон / шаг регулировки усиления, дБ
|
80 / 6
|
|
Количество протоколов измерений
|
до 50 тыс.
|
|
Объем памяти, Гб
|
до 8
|
|
Дисплей LCD, разрешения
|
320х240
|
|
Габаритные размеры преобразователя П112-0.03-И5, мм
|
Ø31x100
|
|
Масса базового комплекта, кг
|
14
|
Комплект поставки дефектоскопа буронабивных свай ПУЛЬСАР-2.2 "ДБС"
- – Сервисная программа на "Flash-визитке"
- Прибор ПУЛЬСАР-2.2 версия 3 в составе:
- – Блок электронный, чехол
- – Датчик поверхностного прозвучивания П111-0.06-И3
- – Датчик сквозного прозвучивания П111-0.06-И2 (2 шт.)
- – Комплект кабелей (1,5м х 2 шт.)
- – Кабель 3м
- – Контрольный образец-призма, чехол
- – Зарядное устройство USB (1А)
- – Кабель USB
- – Руководство по эксплуатации
- – Свидетельство о Госповерке (1 год)
- Датчик сквозного прозвучивания П111-0.06-И6 с гидроизоляцией (2 шт.)
- Кабель для подключения датчиков П111-0.06-И6 (10м х 2 шт.)
- Контрольный образец радиальный
- Датчики положения (энкодеры) (2 шт.)
- Кабель для подключения энкодера (2 шт.)
- Барабан с кабелем 50м (2 шт.)
- Сервисная программа для свайного применения
- Инструкция по работе с комплектом ДБС
- Бокс транспортировочный
- – Сервисная программа на "Flash-визитке"
- Прибор ПУЛЬСАР-2.2 версия 3 в составе:
- – Блок электронный, чехол
- – Датчик поверхностного прозвучивания П111-0.06-И3
- – Датчик сквозного прозвучивания П111-0.06-И2 (2 шт.)
- – Комплект кабелей (1,5м х 2 шт.)
- – Кабель 3м
- – Контрольный образец-призма, чехол
- – Зарядное устройство USB (1А)
- – Кабель USB
- – Руководство по эксплуатации
- – Свидетельство о Госповерке (1 год)
- Датчик сквозного прозвучивания П111-0.06-И6 с гидроизоляцией (2 шт.)
- Кабель для подключения датчиков П111-0.06-И6 (10м х 2 шт.)
- Контрольный образец радиальный
- Датчики положения (энкодеры) (2 шт.)
- Кабель для подключения энкодера (2 шт.)
- Барабан с кабелем 50м (2 шт.)
- Сервисная программа для свайного применения
- Инструкция по работе с комплектом ДБС
- Бокс транспортировочный
Дополнительная комплектация
- Барабаны с кабелем длиной в диапазоне от 50 до 100м
-
Кожаный чехол "Свободные руки" для электронного блока ПУЛЬСАР-2.2
- Барабаны с кабелем длиной в диапазоне от 50 до 100м
- Кожаный чехол "Свободные руки" для электронного блока ПУЛЬСАР-2.2
