Манометры

Принцип действия манометра основан на уравновешивании измеряемого давления силой упругой деформации трубчатой пружины или более чувствительной двухпластинчатой мембраны, один конец которой запаян в держатель, а другой через тягу связан с трибко-секторным механизмом, преобразующим линейное перемещение упругого чувствительного элемента в круговое движение показывающей стрелки.


Разновидности манометров:

​В группу приборов, измеряющих избыточное давление, входят:


• Манометры — приборы с верхним диапазоном измерения от 0,06 до 1000 МПа (измеряют избыточное давление — положительную разность между абсолютным и барометрическим давлением);
• Вакуумметры — приборы, измеряющие разрежение (давление ниже атмосферного);
• Мановакуумметры — манометры, измеряющие как избыточное (от 60 до 240000 кПа), так и вакуумметрическое давление;
• Напоромеры — манометры малых избыточных давлений (до 40 кПа);
• Тягомеры — вакуумметры с пределом измерения до минус 40 кПа;
• Тягонапоромеры — мановакуумметры с крайними пределами измерения, не превышающими ±40 кПа;
• Большинство отечественных и импортных манометров изготавливаются в соответствии с общепринятыми стандартами, в связи с этим манометры различных марок заменяют друг друга. Выбор манометра осуществляется по следующим параметрам: предел измерения, диаметр корпуса, класс точности прибора, диаметр резьбы штуцера и его расположение (радиальный, осевой).

Также существуют манометры, измеряющие абсолютное давление, то есть избыточное давление+атмосферное.

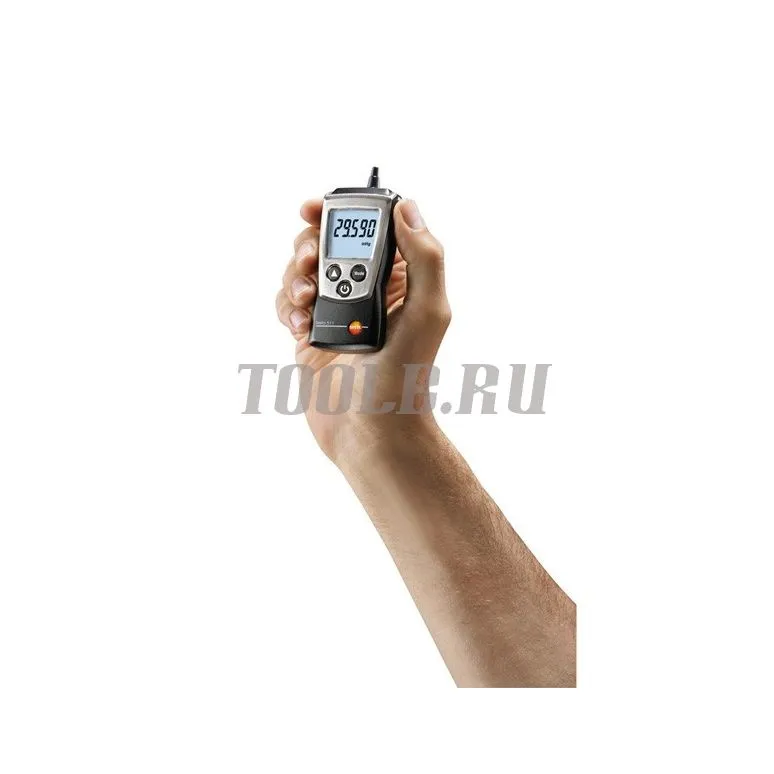

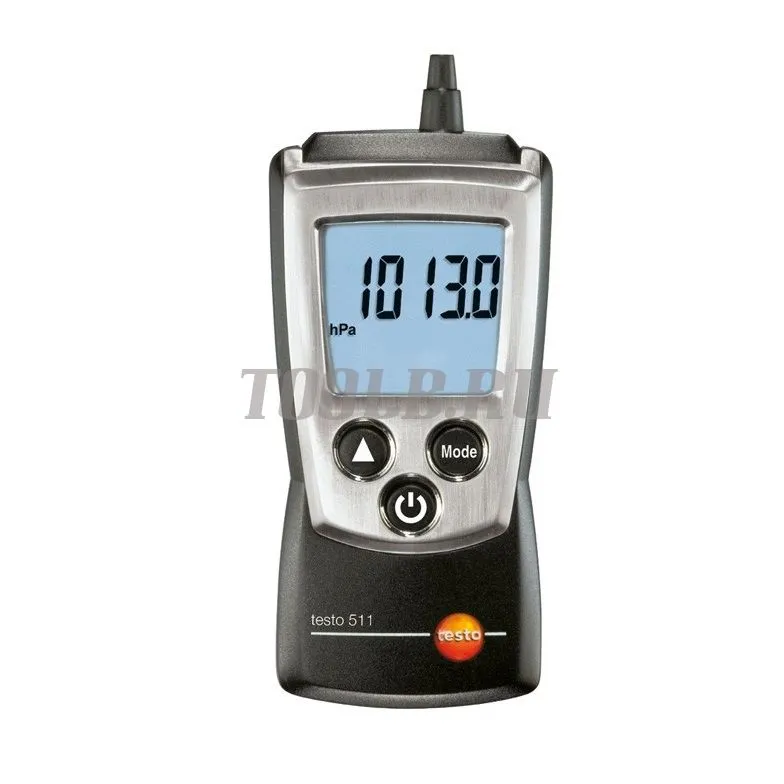

Прибор, измеряющий атмосферное давление, называется барометром.


Виды манометров

Манометр для измерения давления автомобильных шин.
По назначениям манометры можно разделить на технические — общетехнические, электроконтактные, специальные, самопишущие, железнодорожные, виброустойчивые (глицеринозаполненые), судовые и эталонные (аналоговые).
