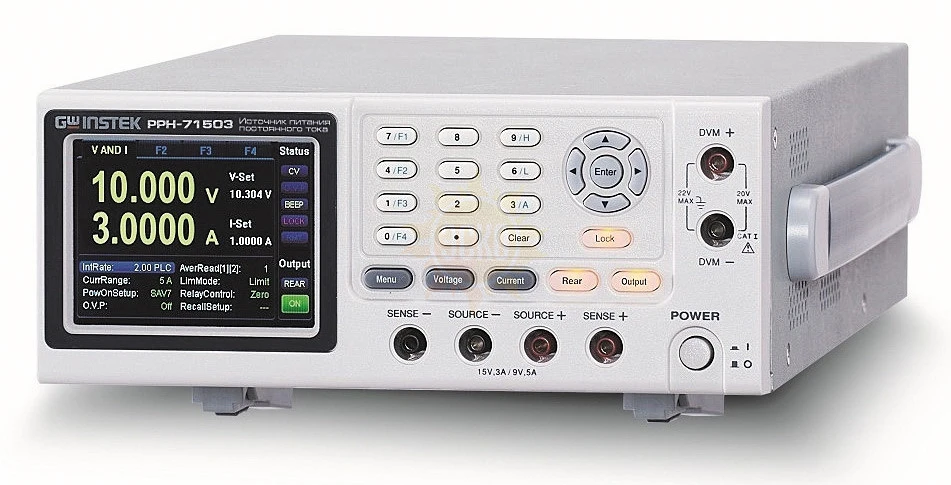

PPH-71503

<p>Источник питания постоянного тока прецизионный программируемый PPH-71503 предназначен для обеспечения потребностей тестирования устройств с батарейным питанием, светодиодных панелей с подсветкой, сотовых телефонов и др. (Bluetooth, беспроводная мышь).</p>

<p>PPH-71503 легко интегрируется в автоматизированные ИС и комплексы,  позволяет заменить более дорогие источники Keithley 2303/2303PJ (набор SCPI команд идентичен оригинальным командам).</p>

<p>PPH-71503 полностью удовлетворяет запросам пользователей  в питании устройств с малым потреблением и высокими требованиям по точности измерений, быстродействию и разрешению.</p>

<p>PPH-71503 дополняет линейку источников GW instek PSM-серии с более высокой мощностью (до 200 Вт), но имеющих меньшее разрешение установки.</p>

<p>Новый высокоскоростной, прецизионный стабилизированный источник питания постоянного тока PPH-71503 от компании GW Instek (Тайвань), имеет два рабочих диапазона 15 В/3A или 9 В/5A. Модель разработана с учетом возросших требований заказчиков с точки зрения обеспечения высокоточной регулировки, скорости нарастания Uвых, а также максимального разрешения установки выходного напряжения и тока.</p>

<p>Внутренние схемы и элементы конструкции обеспечивают быструю реакцию источника на поведение нагрузки (отклик), что гарантирует стабильность Uвых при возможных изменения выходного тока. Например, в моменты изменения состояния сотового телефона, при переключении его из режима ожидания в режим передачи и ведения разговора, когда ток потребления имеет тенденцию резкого возрастания в течение нескольких миллисекунд.</p>

<p>Источник PPH-71503 специально разработан для возможности эмуляции протекающих процессов в сети электропитания, а также для анализа поведения батареи питания в моменты значительных спадов напряжения. При этом источник может выступать как программируемая электронная нагрузка для рассеяния мощности от внешних источников питания, что используется для имитации поведения батарей питания в процессе заряда.</p>

<p>PPH-71503 характеризуется чрезвычайно малым временем установления напряжения <40 мкс при отклонениях напряжения в пределах до 100 мВ (моменты т.н. «просадок»). Новинка обеспечивает высокое быстродействие: время нарастания напряжения 0,15 мс, а время спада – 0,65 мс. Эти значения скорости нарастания / спада в сотни раз (!!!) превышают аналогичные показатели типового источника питания.</p>

<p>PPH-71503 имеет  вспомогательный встроенный цифровой вольтметр связанный с соответствующими портами, расположенными на передней и задней панели. Таким образом, PPH-71503 выступает не только в качестве источника питания, но и измеряет напряжение в точке его подключения к тестируемому устройству.</p>

<p>PPH-71503 поддерживает электропитание нагрузки с возможностью измерения импульсов тока, позволяя анализировать переходные процессы энергопотребления. При измерении силы тока в цепях пульсирующей нагрузки источник PPH-71503 обеспечивает настройку схемы запуска измерений (триггер с диапазоном уровней 0… 5A) для исключения захвата неинформационных сигналов. Все помехи, электрический шум и пульсации, амплитуда которых меньше заданного уровня будут игнорироваться измерительной схемой. Временн<em>о</em>й диапазон ручной установки периода интеграции 33 мкс … 833,333 мс. Число импульсов для усреднения может быть задано от 1 до 100 с шагом в 1 импульс. Функция длительной интеграции при измерении импульсного тока позволяет анализировать общую потребляемую мощность структурного блока РЭА  в определенный период времени или устройства в целом.</p>

<p>Источник имеет функциональные выходы на передней и на задней панели  для обеспечения удобства организации электропитания нагрузки и коммутации входных портов встроенного вольтметра. Выходы на задней панели имеют гальваническую развязку относительно клемм заземления (isolation from earth). Для питания удаленной нагрузки предусмотрено   подключение по 4-х проводной схеме (+/- Source, +/- Sense).</p>

<p>PPH-71503 оборудован выходными портами с релейными контактами, которыми активируются внешние исполнительные устройства по сигналам управления. Источник поддерживает 2 режима функционирования внешних устройств (реле): предел/Limit и отключение/ Trip. При выборе «предел/Limit» и достижении током нагрузки установленного значения, PPH-71503 будет автоматически переключен из стабилизации напряжения (CV) в режим стабилизации тока (CC). В функции реле «отключение/ Trip» при достижении током установленного порогового значения выход PPH-71503 будет отключен.</p>

<p>PPH-71503 имеет 5-и разрядный индикатор «вольтметр/амперметр» и при установке предела «5 А» обеспечивает разрешение по току 0,1 мА. Для особо чувствительных приложений на пределе «5 мА» обеспечивается регулировка и измерение  выходного тока в нагрузке с точностью до 100 нА. Ресурсы штатного программного обеспечения: регулировка значений выходного тока и напряжения, измерение напряжения и импульсного тока, в том числе в течение длительного периода интеграции, включение и отключение функционального выхода. Управляющий софт позволяет отображать график выходного тока и напряжения, а также задать программу для работы источника состоящую из 20-ти шагов (профиль тестирования). Минимальная длительность каждого шага 1 мс.</p>

<h2>Область применения источника питания постоянного тока прецизионного программируемого PPH-71503</h2>

<ul>
    <li>НИОКР</li>
    <li>инженерно-технические разработки</li>
    <li>электротехнический дизайн</li>
    <li>гарантийное и постпродажное обслуживание электроники</li>
    <li>контроль и диагностика</li>
    <li>учебные лаборатории</li>
    <li>производственные линии</li>
    <li>сервис и ремонт.</li>
</ul>

<h2>Особенности источника питания постоянного тока прецизионного программируемого PPH-71503</h2>

<ul>
    <li>Один выходной канал, макс. вых. мощность 45 Вт</li>
    <li>Два диапазона: 0 – 15 В / 0-3 А или 0 – 9 В / 0-5 А</li>
    <li>Режим постоянного тока и напряжения (CC/ CV)</li>
    <li>Максимальное разрешение по току 0,1 мкА для диапазона 5 мА</li>
    <li>Высокое быстродействие (tнараст. 0,15 мс/ tспад 0,65мс), отклик на изменение Uвых < 40 мкс (при отклонении на 100 мВ)</li>
    <li>Малый уровень пульсаций ( ≤ 1 мВ скз)</li>
    <li>Встроенный вольтметр (0-20 В):1 мВ/0,1 мА для диапазона 5А; 1 мВ/0,1 мкА для диапазона 5мА</li>
    <li>Режим электронной нагрузки (макс. потребляемый ток 2 А)</li>
    <li>Режим измерения импульсного тока (tи 33 мкс..833 мс), измерения имп. токов с большим периодом интеграции (до 60 с), с усреднением (1…100)</li>
    <li>Выходные гнезда на передней и задней панели</li>
    <li>Функция блокировки кнопок управления</li>
    <li>Внутренняя память для сохранения настроек: 5 ячеек</li>
    <li>Интерфейсы управления: USB / LAN / GPIB</li>
    <li>Защита источника и тестируемого устройства от повреждения: режимы защиты от переполюсовки (КЗ), перегрузки по току, перенапряжения, температурная защита</li>
    <li>Малошумящая интеллектуальная система охлаждения</li>
    <li>Управление: драйвера LabView, программа управления</li>
</ul>
