Пеленг УД3-307ВД - ультразвуковой дефектоскоп

Обзор преимуществ универсального ультразвукового дефектоскопа Пеленг УД3 307ВД с поверкой

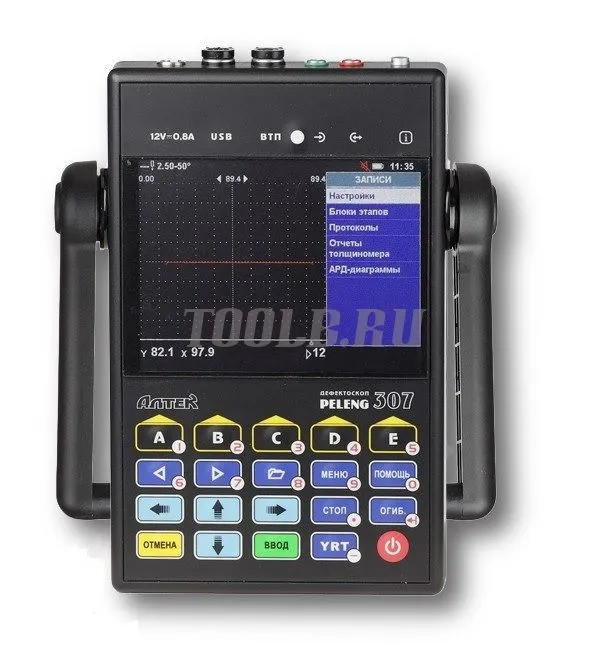

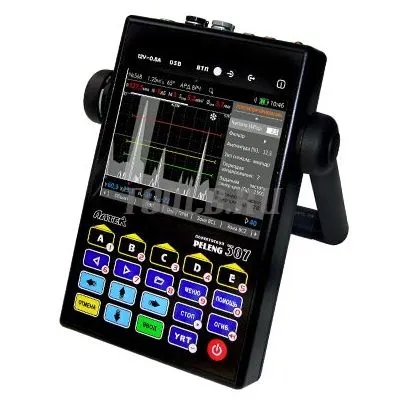

Ультразвуковой дефектоскоп Пеленг УД3-307ВД - новейшая разработка PELENG с улучшенным интуитивным интерфейсом работает с отечественными и зарубежными преобразователями. PELENG УД3-307ВД объединяет 3 устройства в одном: ультразвуковой дефектоскоп, ультразвуковой толщиномер и вихретоковый дефектоскоп. А-развертка. В-развертка (визуализация контролируемого сечения). W-развертка (изображение хода лучей с указанием мест расположения дефектов).
Дефектоскоп УД3-307ВД, известный также как «PELENG307» («ПЕЛЕНГ307») - прибор неразрушающего контроля, в основу функционирования которого положены технологии ультразвуковой и вихретоковой дефектоскопии. Семейство дефектоскопов «PELENG» («ПЕЛЕНГ»), в составе которого выпускается УД3-307ВД - это линейка ультразвуковых, вихретоковых и комбинированных дефектоскопов, которые за годы эксплуатации зарекомендовали себя как приборы, в полной мере отвечающие современным требованиям приборостроения и дефектоскопии. Помимо универсальности, дефектоскоп УД3-307ВД отличается компактностью и малым весом (не более 1,35 кг) и сохраняет работоспособность в широком диапазоне температур (-25°С ... +50°С). Удобство работы с прибором обеспечивает продуманный интерфейс: цифровая клавиатура, расположение функциональных кнопок непосредственно под экраном (одна кнопка - одна функция), возможность автоматического запоминания настроек и протоколов, защита результатов контроля и настроек от несанкционированного удаления.

Режимы работы дефектоскопа PELENG УД3 307ВД:

• Режим "ультразвуковой дефектоскоп"

• диапазон частот 0,4 .. 10 МГц

• полная совместимость с отечественными и с зарубежными преобразователями

• А-развертка

• В-развертка (визуализация контролируемого сечения)

• W-развертка (изображение хода лучей с указанием мест расположения дефектов)

• автоматическая установка длительности развертки в зависимости от длительности зоны контроля

• обобщенные АРД диаграммы (AVG, DGS) (настройка на поиск дефектов заданного эквивалентного размера (по боковому отверстию, донной или фокусирующей поверхности; автоматическое определение эквивалентного размера выявленного дефекта; автоматического расчета временной регулировки чувствительности или криволинейного порога)

• индивидуальные АРД диаграммы (AVG, DGS) (для раздельно-совмещенных и прочих преобразователей, для которых нельзя использовать обобщенную АРД-диаграмму)

• три уровня чувствительности (поисковый, оценочный, браковочный) на экране выводится как три разноцветных порога

• измерение характеристик дефекта в автоматическм или ручном режиме (координаты, условные и эквивалентные размеры)

• автоматическая установка скорости ультразвуковых волн в зависимости от угла ввода преобразователя и выбранного материала

• автоматическая (по выделенным сигналам) или ручная настройка временной регулировки чувствительности (ВРЧ, TVG). Максимальное количество точек ВРЧ - 64

• режим учета кривизны поверхности изделия при расчете координат дефекта

• режим оценки затухания

• слежение за качеством акустического контакта

• двойная зона контроля

• настройка глубиномера и чувствительности в полуавтоматическом режиме

• возможность просмотра сигнала в непродетектированном виде

• корректировка частоты следования зондирующих импульсов (20...5000 Гц)

• дополнительные режимы: стоп-кадр и огибающая (активация одной кнопкой)

• способность работы с DAC-кривыми

• фунция автоматического определения характеристик преобразователя при его касании к специальной контактной поверхности на коммутационной панели дефектоскопа

Режим "ультразвуковой толщиномер"

• точность измерения до 0,01 мм

• минимальная толщина измеряемого объекта 0,8 мм

• возможность измерения толщины сечения как по первому донному сигналу, так и по двум донным сигналам

• способность мерить толщину материала без учета толщины покрытия

• А-развертка позволяет производить измерения при загрязненной поверхности

• отчеты о измерении толщины выводятся в виде таблицы

Режим "вихретоковый дефектоскоп"

• данный режим используется для поиска поверхностных и приповерхностных дефектов в электропроводящих материалах (сталь, алюминий, титан и т.п.)

• Информация о дефектах выводится на экран в виде бегущей развертки или комплексной плоскости

• при удалении преобразователя от объекта контроля происходит автоматическая остановка развертки

• контроль в динамическом и статическом режимах

• незначительное изменение сигнала при изменении наклона преобразователя

• специальные насадки для преобразователя сохраненяющие его перпендикулярное положение на криволинейных поверхностях

ИНТЕРФЕЙС дефектоскопа Пеленг УД3-307ВД

• цифровая клавиатура

• расположение функциональных кнопок под экраном

• каждая кнопка выполняет одну определенную функцию

• автоматическое запоминание номеров последних используемых настроек, блоков настроек и протоколов

• результаты контроля и настройки защищены паролем от случайного удаления
