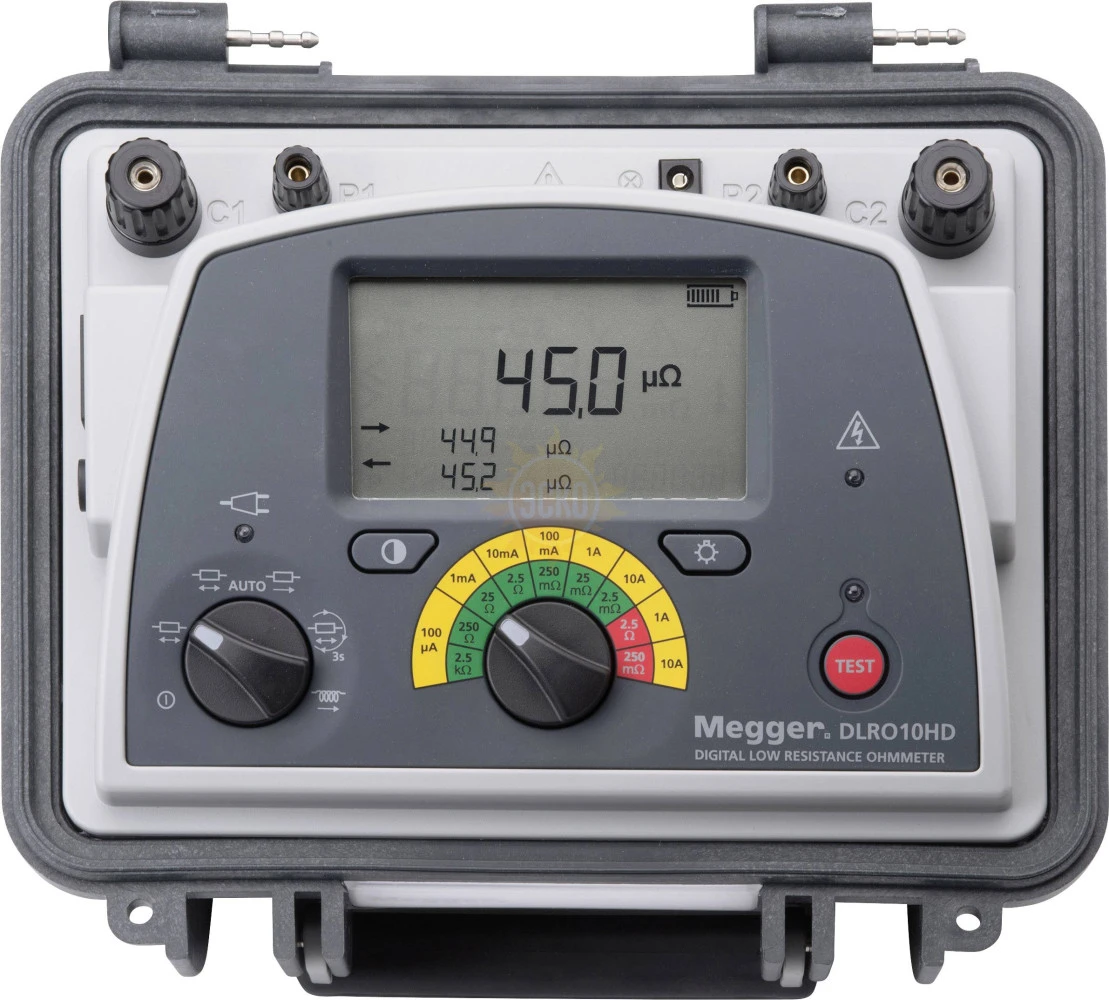

Омметр Megger DLRO10HD с измерительными щупами

Назначение микроомметра DLRO10HD:

Измерители малых сопротивлений DLRO10HD предназначен для измерения малых активных сопротивлений цепей с большой индуктивностью.

Основная область применения – проверка рельсов, авиационных конструкций, обмоток трансформаторов, электрических машин и переключателей обмоток в производственных и полевых условиях.

Описание микроомметра DLRO10HD:

Прибор Megger DLRO10HD расширяет существующее семейство низкоомных 10-амперных омметров (DLRO10 и DLRO10X). Эта модель, предназначенная для работы в тяжелых условиях, совмещает в себе простоту работы в выбранном диапазоне с возможностью проведения последовательных измерений и заряда батарей от питающей сети. Выполненный в прочном корпусе, прибор одинаково удобен при работе, как в суровых условиях, так и при производственных испытаниях. Прибор имеет класс защиты IP65 при закрытой крышке и IP54 при открытой крышке. Крышка выполнена съемной для облегчения доступа к измерительным щупам. Двойной ручной щуп DH4 компании Megger с проводниками 1.2 м является стандартным, и имеется возможность подключения щупов другой длины и с другими наконечниками.

Микроомметр DLRO10HD предоставляет пять режимов измерения, выбираемых переключателем. Органы управления просты и удобны в обращении в любой одежде, в т. ч. при использовании резиновых защитных перчаток. Пять режимов включают в себя два автоматических режима, зависящих от способа подключения щупов, для уменьшения времени измерения и увеличения производительности. Для преодоления термоЭДС, ток протекает через испытуемую схему в обоих направлениях и высчитывается усредненное значение сопротивления. Если пользователю необходимо провести серию быстрых измерений и влияние термоЭДС не важно, однонаправленный автоматический режим снижает в 2 раза время измерения за счет пропускания тока только в одном направлении. Остальные режимы – это последовательное измерение с фиксацией измерения каждые 3 секунды и однонаправленный индуктивный режим.

Прибор DLRO10HD приспособлен для измерения тонких проводников, шин и качества соединений, т. к имеет 10-амперный диапазон для измерения сопротивлений до 250 мОм. Измерения на электрических двигателях и генераторах будут индуктивными и требуют от пользователя понимания индуктивного режима и процесса заряда перед достижением правильного результата измерения. Электромагнитный шум, индуцируемый в щупах может влиять на результат измерения. Символ шума предупреждает пользователя и прекращает измерение, когда прибор обнаруживает наличие шума выше порогового значения. При соединении двух разнородных металлов возникает эффект термопары. Пользователь должен выбрать двунаправленный режим для исключения этого эффекта. Прибор измеряет сопротивление при протекании тока в обоих направлениях и усредняет результат.

Область применения микроомметра DLRO10HD:

• Измерение сопротивления переключателей и схемных размыкателей;
• Проверка соединения шин и кабелей;
• Проверка соединения частей авиационной техники и статические системы управления;
• Проверка целостности сварных соединений;
• Соединения между ячейками в аккумуляторных системах с пиковым напряжением до 300 В;
• Контроль качества сопротивлений;
• Измерение сопротивления обмоток трансформаторов и двигателей;
• Контроль соединения труб и рельсов;
• Измерение сопротивления расплавов металлов, сварных швов и плавок;
• Измерение сопротивления графитовых электродов и композитов;
• Измерение сопротивления проводников и кабелей;
• Проверка креплений воздушных передатчиков и молниеотводов.

Функциональные особенности микроомметра DLRO10HD:

• Прочный кейс традиционного типа;
• Работа от подзаряжаемых аккумуляторов и сети;
• Возможность выбора низкой или высокой выходной мощности;
• Высокая максимальная нагрузка;
• Пять режимов испытаний;
• Высокий уровень защиты входа — до 600 В;
• Степень защиты: IP65 для хранения и IP54 для эксплуатации;
• Поворотный переключатель диапазонов, облегчающий работу с прибором;
• Высокое качество исполнения и удобство использования.
