Olympus EPOCH LTC - ультразвуковой дефектоскоп
POCH LTC представляет собой стандартный портативный ультразвуковой дефектоскоп, в компактной и легкой (0,96 кг) вертикальной конфигурации. Прибор отвечает требованиям стандарта EN12668-1, оснащен широким набором стандартных функций, а также имеет дополнительные программные опции для решения специальных задач.
Обзор преимуществ универсального ультразвукового дефектоскопа Olympus EPOCH LTC
POCH LTC представляет собой стандартный портативный ультразвуковой дефектоскоп, в компактной и легкой (0,96 кг) вертикальной конфигурации. Прибор отвечает требованиям стандарта EN12668-1, оснащен широким набором стандартных функций, а также имеет дополнительные программные опции для решения специальных задач.

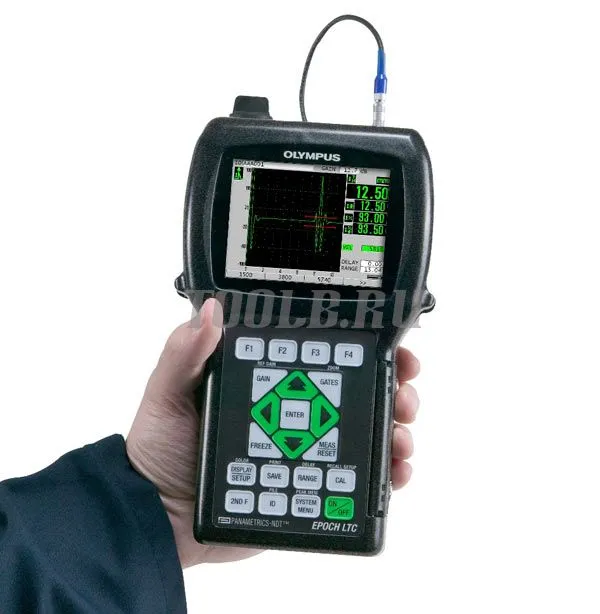

EPOCH LTC — цифровой ультразвуковой дефектоскоп, сочетающий в себе самые современные технологии, компактный дизайн и малый вес (0,96 кг). Созданный на базе первоклассного и хорошо зарекомендовавшего себя EPOCH XT, дефектоскоп EPOCH LTC является многофункциональным прибором с широким набором стандартных и дополнительных функций для специальных задач. Прибор отвечает требованиям стандарта EN 12668-1.
Ультразвуковая дефектоскопия широко используется для выявления и измерения скрытых трещин, пустот, расслоений и других дефектов в сварных соединениях, поковках, трубных заготовках, осях, валах, цистернах, резервуарах высокого давления, турбинах и узлах конструкций.
Прибор оснащен ярким, цветным трансфлективным VGA-дисплеем с разрешением 640 x 480 пикселей, обеспечивающим качественное отображение А-скана и превосходную читаемость информации в самых разных условиях освещенности, даже при ярком солнечном свете. EPOCH LTC предназначен для работы в неблагоприятных климатических условиях; отвечает требованиям стандарта IP67.
Характеристики
- Герметизированный корпус; стандарт IP67
- Соответствие стандарту EN12668-1
- Компактный и легкий (0,96 кг)
- Цветной трансфлективный VGA-дисплей
- Порт USB OTG для подключения к ПК и вывода данных на печать
- Возможность хранения данных на съемной карте памяти miniSD и на внутренней памяти прибора (стандартный буквенно-цифровой регистратор данных)
- Стандартные динамические кривые DAC/ВРЧ
- Встроенные АРД-диаграммы
- Цифровой приемник с большим динамическим диапазоном и цифровыми фильтрами
- Настраиваемый генератор прямоугольных импульсов
Большие возможности компактного дефектоскопа
Дефектоскоп EPOCH LTC оснащен всеми необходимыми функциями для выполнения качественного контроля: генератор прямоугольных импульсов, динамические кривые DAC/ВРЧ, широкий выбор цифровых фильтров, диапазон усиления от 0 до 110 дБ, запоминание максимумов эхо-сигналов, отображение результатов измерений с точностью до 0,01 мм, строб с программируемыми сигнализациями. Кроме того, EPOCH LTC предлагает дополнительные программные опции: AWS D1.1/D1.5, ручная настройка ЧЗИ, настройка длительности импульса и интерфейсная программа GageView Pro.
- Генератор прямоугольных импульсов с технологией PerfectSquare™
- Цифровые фильтры приемника: стандартный, широкополосный и высокочастотный
- Четыре поля для отображения результатов измерений, настраиваемых по любому из стробов.
- Измерение амплитуды с дискретностью до 0,25% от полной высоты экрана
- Автоматическая калибровка по толщине, по УЗ-пути и по глубине
- Измерение амплитуды от 0 до 110% полной высоты экрана
- Автоматический контроль ЧЗИ от 10 до 500 Гц Ручной контроль ЧЗИ (опция)
- Режимы отображения координатной сетки:
- - Стандартный 1-10
- - Путь ультразвука
- - Отрезки пути УЗ для контроля наклонным преобразователем
- Вертикальное отображение регулируется: 100% или 110%
Создан для работы в неблагоприятных условиях
EPOCH LTC специально создан для работы в жестких условиях окружающей среды.
- Герметизирован согласно IP67.
- Безопасная эксплуатация во взрывоопасной атмосфере: MIL-STD-810F, Процедура 1, NFPA 70E, раздел 500, класс 1, подкл. 2, группа D
- Устойчивость к ударам: IEC 60068
- 227, 60 г, 6 м/с H.S., 3 оси, 18 общ.
- Устойчивость к вибрациям: IEC 60068-2-6, 50–150 Гц, 2 г, 20 циклов
- Устойчивость к падению: MIL-STD-810F 4.5.5 Процедура IV – Удары при перевозке. Падение с высоты 122 см на 5-сантиметровую фанерную поверхность, уложенную на бетонное основание. Падение на каждую панель прибора, на края и углы; всего 26 падений.
- IEC 60068-2-6, 50-150 Гц, 2 г, 20 циклов
- Широкий диапазон рабочих температур:
- - Литий-ионный аккумулятор: от –10° to 50°C
- - Температура хранения батарей: от 0° до 50°C
- - Температура подзарядки: от 0 до 40°C
- Крепление ремня под правую или левую руку
- Герметичный аккумуляторный отсек, не требующий использования инструментов при замене батареи
- Герметичный отсек разъемов питания и передачи данных (USB OTG, слот Mini SD и VGA/RS-232)
Технические характеристики универсального ультразвукового дефектоскопа Olympus EPOCH LTC
|
Общие
|
Соответствие стандарту EN12668-1
|
|
|
|
Вес
|
0,96 кг с литий-ионным аккумулятором
|
|
|
Габариты (В х Ш х Г)
|
223,3 x 128,9 x 55,1 мм
|
|
|
Клавиатура
|
английская, международная, японская или китайская
|
|
|
Языки
|
английский, испанский, французский, немецкий, итальянский, японский, китайский, русский, норвежский, шведский.
|
|
|
Разъемы для преобразователей
|
LEMO 00
|
|
|
Аккумулятор
|
литий-ионный. Держатель для щелочных батарей АА.
|
|
|
Время работы от аккумулятора
|
Литий-ионный аккумулятор: 8 часов
- Литиевые батареи АА: 6 часов - Никель-металлгидридные батареи AA: 4 часа - Щелочные батареи АА: 3 часа |
|
|
Питание: от сети переменного тока
|
100–120 В, 200–240 В, 50–60 Гц
|
|
Защита от воздействий окружающей среды
|
Защита от проникновения жидкостей и загрязнений IP67
|
|
|
|
Работа во взрывоопасной атмосфере
|
MIL-STD-810F, Процедура 1, NFPA 70E, раздел 500, класс 1, подкл. 2, группа D Устойчивость к ударам: IEC 60068227, 60 g, 6 м/сек H.S., 3 оси, 18 общ.
|
|
|
Устойчивость к вибрациям
|
IEC 60068-2-6, 50–150 Гц, 2 г, 20 циклов
|
|
|
Устойчивость к падению
|
MIL-STD-810F 4.5.5 Процедура IV – Удары при перевозке
|
|
Дисплей
|
Цветной трансфлективный ЖК-экран
|
частота обновления изображения 60 Гц, выбираемые пользователем цветовые схемы и уровень яркости, 2 режима комбинированного экрана и полноэкранный режим.
|
|
|
Размеры экрана (Ш x В)
|
75 × 56 мм, разрешение 640 × 480 пикселей, диагональ 3,7” (94 мм)
|
|
|
Измерение амплитуды
|
100% или 110% полной высоты экрана
|
|
|
Режимы отображения координатной сетки
|
Стандартный (от 0 до 10), режим оценки пути ультразвука (5 равных секторов с линиями сетки)
|
|
Генератор
|
Генератор прямоугольных импульсов
|
Фиксированная длительность импульсов оптимальна для большинства стандартных задач дефектоскопии
|
|
|
Длительность импульса
|
В базовой комплектации длительность не меняется. С опцией EPLTC-SWP настраивается в диапазоне от 45 до 5 000 нс (0,1 МГц).
|
|
|
Частота повторения зондирующего импульса (ЧЗИ)
|
Автоматический контроль ЧЗИ от 10 до 500 Гц. Ручная настройка ЧЗИ (EPLTC-PRF)
|
|
|
Частота измерений
|
от 10 до 500 Гц. Всегда равна ЧЗИ.
|
|
|
Напряжение генератора
|
от 100 до 400 В с шагом 100 В
|
|
|
Демпфирование
|
50, 100, 200, 400 Ом
|
|
Приемник
|
Усиление
|
от 0 до 110 дБ; дискретность определяется пользователем и настраивается посредством клавиш.
|
|
|
Полоса пропускания
|
от 0,2 до 26,5 МГц при −3 дБ
|
|
|
Цифровые фильтры
|
Стандартные: 0,2–10 МГц
Широкополосные: 2,0–21,5 МГц Высокочастотные: 8,0–26,5 МГц |
|
|
Детектирование
|
Полная волна, положительная и отрицательная полуволна, радиочастота
|
|
|
Линейность системы
|
По горизонтали: 0,5% полной высоты экрана
|
|
|
Разрешение
|
0,25% полной высоты экрана, погрешность по амплитуде 1 дБ
|
|
|
Отсечка
|
от 0 до 80% полной высоты экрана с визуальной сигнализацией
|
|
Калибровка
|
Автоматическая калибровка по скорости звука и смещению нуля
|
|
|
|
Режимы контроля
|
Импульс-эхо, раздельно-совмещенный, теневой
|
|
|
Единицы измерения
|
миллиметры, дюймы или микросекунды
|
|
|
Диапазон
|
базовая модель: от 4 до 5 000 мм
|
|
|
Расширенный диапазон (опция)
|
(Арт.: EPLTC-RANGE): от 3,36 до 13 404 мм при 5900 м/x
|
|
|
Скорость звука
|
от 635 до 15 240 м/с
|
|
|
Смещение нуля
|
от 0 до 750 мкс
|
|
|
Задержка отображения
|
от -59 мм до макс. диапазона
|
|
|
Угол ввода луча
|
от 10° до 85° с шагом 0,1°
|
|
Измерения
|
Измеряемые величины
|
толщина, УЗ-путь, проекция, глубина, амплитуда, время пролета для строба 1 и строба 2
|
|
|
СТРОБ 2 (опция)
|
(Арт.: EPLTC-GATE2): Все измерения и сигнализации, что и в стробе 1, и измерения в режиме эхо-эхо.
|
|
|
Четыре поля для отображения рез-тов измерений
|
Возможность выбора до четырех измерений по любому строб-импульсу на активном экране.
|
|
|
Динамические кривые DAC/ВРЧ
|
ASME, ASME III, JIS, пользовательская кривая DAC и до шести сигнальных кривых. Динамическая настройка усиления, динамический диапазон 100 дБ, изменение коэффициента усиления 100 дБ/мкс, создание до 50 точек на кривой.
|
|
|
Измерение амплитуды
|
от 0 до 110% полной высоты экрана
|
|
|
Поправка значения Х
|
Поправка на расстояние между точкой ввода луча и передней поверхностью преобразователя.
|
|
|
Строб 1
|
Измерение амплитуды эхо-сигнала и времени пролета.
|
|
|
Начало строба
|
Настраивается на всем отображаемом диапазоне.
|
|
|
Ширина строба
|
Настраивается от начала строба до конца отображаемого диапазо
|
