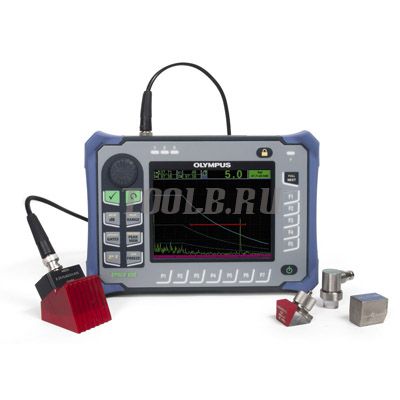

Olympus EPOCH 650 - ультразвуковой дефектоскоп
Ультразвуковой цифровой дефектоскоп EPOCH 650 оснащен всеми функциями портативного традиционного дефектоскопа Olympus и имеет интуитивно понятный интерфейс. Отлично организованное меню и клавиши быстрого доступа позволяют использовать все возможности высококачественной платформы.
Обзор преимуществ универсального ультразвукового дефектоскопа Olympus EPOCH 650
Широкий трансфлективный экран VGA и цифровой приемник с большим динамическим диапазоном обеспечивают стабильное и четкое отображение А-сканов при любом освещении. Дефектоскоп отвечает требованиям EN12668-1 и предлагает полный набор стандартных и дополнительных функций контроля. Многочисленные инструменты построения отчетов и регистрации файлов позволяют получать высококачественные данные для отчетов. Прочная и эргономичная конструкция позволяет использовать прибор практически в любых условиях, а универсальный генератор PerfectSquare™ и многочисленные цифровые фильтры позволяют решать любые задачи.
Ультразвуковой цифровой дефектоскоп EPOCH 650 оснащен всеми функциями портативного традиционного дефектоскопа Olympus и имеет интуитивно понятный интерфейс. Отлично организованное меню и клавиши быстрого доступа позволяют использовать все возможности высококачественной платформы.
Предназначен для работы в любых производственных условиях
EPOCH 650 предназначен для работы как в лаборатории, так и в сложных или даже опасных производственных условиях. Конструкция класса IP с ручкой регулятора (IP66) или панелью навигации (IP67) протестирована в соответствии с самыми жесткими стандартами надежности. Вы можете быть уверены в прочности и гарантированном качестве EPOCH 650.
Основные характеристики
- Конструкция прибора соответствует требованиям EN12668-1
- Настраиваемый генератор прямоугольных импульсов PerfectSquare™
- Полноэкранный режим A-скан
- Цифровой приемник с широким динамическим диапазоном
- 30 цифровых фильтров для улучшенного отношения сигнал/шум
- ЧЗИ (2 кГц) для обеспечения быстрого сканирования
- Настройка параметров с помощью ручки регулятора или панели навигации
- Широкий VGA-дисплей обеспечивает отличное качество изображения даже при ярком солнечном свете
- Время работы батареи: 15+ часов
- Стандартные динамические кривые DAC/ВРЧ и АРД-диаграммы
- Различные форматы отчетов
- Карта памяти microSD на 2 ГБ для хранения и передачи данных
- Программный модуль для коррозионного мониторинга с кодированным B-сканом •
- Скоростной USB-порт для обмена данными с ПК
- Выходы сигнализации и VGA
- Аналоговый выход (опция)
Конструкция EPOCH 650 разработана для обеспечения высокой надежности измерений и простоты эксплуатации. Прибор эргономичен, интуитивно понятен и может использоваться как специалистами, так и новичками в области ультразвукового контроля.
Интуитивно понятный пользовательский интерфейс
Пользовательский интерфейс EPOCH 650 разработан на основе уже проверенного и хорошо зарекомендовавшего себя дефектоскопа EPOCH 600. EPOCH 650 имеет простую структуру меню для калибровки, настройки прибора и дополнительных программных опций; предоставляет прямой доступ к основным функциям контроля,
таким как настройка усиления и положения строба, фиксация экрана и сохранение файлов. Пользовательский интерфейс EPOCH 650 доступен на нескольких языках и понятен специалисту любого уровня подготовки.
Яркий полноформатный VGA-экран
EPOCH 650 оснащен полноформатным VGA-дисплеем с разрешением 640 × 480 пикселей. Горизонтальная конфигурация EPOCH 650 оптимизирует размер A-скана на экране, улучшает читаемость информации. Трансфлективный VGA-дисплей обеспечивает высокое качество изображения в помещении, в условиях низкой освещенности (благодаря подсветке), а также на открытом воздухе, используя естественное освещение в качестве псевдоподсветки.
Полноэкранный режим обеспечивает самый широкий формат A-скана из всех дефектоскопов серии EPOCH!
Технические характеристики универсального ультразвукового дефектоскопа Olympus EPOCH 650
|
Вводы/Выводы
|
Порты USB
|
Скоростной порт USB (OTG)
|
|
|
Порт RS-232
|
Да
|
|
|
Видеовыход
|
Стандартный выход VGA
|
|
|
Аналоговый выход
|
1 аналоговый выход (опция); возможность выбора полного диапазона 1В/10В, 4 мА макс.
|
|
|
Выход сигнализации
|
3 выхода сигнализации, 5 В TTL, 10 мА
|
|
|
Вход/выход триггера
|
Вход триггера, 5 В TTL;
Выход триггера, 5 В TTL, 10 мА |
|
|
Входы кодировщика
|
1-осевая линия кодировщика (квадратура – только с модулем для коррозионного мониторинга)
|
|
Защита от воздействий окружающей среды
|
Нормы IP
|
Конструкция отвечает требованиям стандартов защиты от проникновения загрязнений: IP67 (конфигурация с панелью навигации) или IP66 (конфигурация с ручкой регулятора), согласно IEC 60529-2004 (степень защиты, обеспечиваемая корпусом — Код IP).
Соответствие прибора классу IP подтверждено в ходе контрольных испытаний Olympus перед началом массового производства. |
|
|
Работа во взрывоопасной атмосфере
|
Безопасная работа по Классу I, Раздел 2, Группа D стандарта NFPA 70 (Национальная Ассоциация пожарной безопасности США), Статья 500, и контроль по стандарту MIL-STD-810G, Метод 511.4, Процедура I.
|
|
|
Устойчивость к ударам
|
MIL-STD-810G, Метод 516.5, Процедура I, 6 циклов для каждой оси, 15 г, 11 мс полусинусоида.
|
|
|
Устойчивость к вибрации
|
MIL-STD-810F, Метод 514.5, Процедура I, Приложение C, Рис. 6, воздействие: 1 час на каждую ось
|
|
|
Диапазон рабочих температур
|
от –10 °C до 50 °C
|
|
|
Температура хранения батарей
|
от 0 °C до 50 °C
|
|
Общие
|
Габариты (Ш × В × Г)
|
236 × 167 × 70 мм
|
|
|
Вес
|
1,6 кг с литий-ионным аккумулятором
|
|
|
Клавиатура
|
Английская, международная, японская, китайская
|
|
|
Языки интерфейса
|
Английский, испанский, французский, немецкий, японский, китайский, португальский, русский
|
|
|
Разъемы для преобразователей
|
BNC или LEMO 1
|
|
|
Хранение данных
|
Внутренняя память емкостью до 100 000 ИД, съемная карта памяти microSD на 2 ГБ (стандарт)
|
|
|
Тип батареи
|
Стандартный литий-ионный аккумулятор
|
|
|
Время работы батареи
|
от 15 до 16 часов (литий-ионный аккумулятор),
|
|
|
Питание
|
От сети переменного тока: 100–120 В, 200–240 В, 50–60Гц
|
|
|
Тип дисплея
|
Цветной трансфлективный ЖК-дисплей VGA (640 × 480 пикселей) с частотой обновления изображения 60 Гц
|
|
|
Размер дисплея (Ш × В, диаг.)
|
117 × 89 мм, 146 мм
|
|
Генератор
|
Генератор
|
Настраиваемый генератор прямоугольных импульсов
|
|
|
ЧЗИ
|
от 10 до 2 000 Гц с шагом 10 Гц
|
|
|
Напряжение генератора
|
100 В, 200 В, 300 В или 400 В
|
|
|
Длительность импульса
|
от 25 до 5 000 нс (0,1 МГц) с технологией PerfectSquare™
|
|
|
Демпфирование
|
50, 100, 200, 400 Ω
|
|
Приемник
|
Усиление
|
от 0 до 110 дБ
|
|
|
Максимальный входной сигнал
|
20 В р-р
|
|
|
Входное полное сопротивление
|
400 Ω ± 5%
|
|
|
Полоса пропускания
|
от 0,2 до 26,5 МГц при −3 дБ
|
|
|
Цифровые фильтры
|
30 наборов стандартных цифровых фильтров.
Семь фильтров, отвечающих требованиям EN12668-1:2010 (0,2–10 МГц, 2,0–21,5 МГц, 8,0–26,5 МГц, 0,5–4 МГц, 0,2–1,2 МГц, 1,5–8,5 МГц, 5–15 МГц) |
|
|
Детектирование
|
Полная волна, положительная и отрицательная полуволна, РЧ
|
|
|
Линейность системы
|
По горизонтали: ± 0,5% FSW (полной ширины экрана)
|
|
|
Дискретность
|
0,25% FSH (полной высоты экрана), погрешность усилителя ±1 дБ
|
|
|
Отсечка
|
от 0 до 80% FSH с визуальной сигнализацией
|
|
|
Измерение амплитуды
|
от 0 до 110% FSH с разрешением 0,25 %
|
|
|
Скорость измерений
|
Соответствует ЧЗИ во всех режимах
|
|
Калибровка
|
Автоматическая калибровка
|
Скорость звука, смещение нуля
Прямой луч (первый донный или Эхо-Эхо) Наклонный луч (Путь УЗ или глубина) |
|
|
Режимы контроля
|
Импульс-эхо, раздельно-совмещенный или теневой
|
|
|
Единицы измерения
|
Миллиметры, дюймы или микросекунды
|
|
|
Диапазон
|
от 3,36 до 13 388 мм при 5 900 м/с
|
|
|
Скорость
|
от 635 до 15 240 м/с
|
|
|
Смещение нуля
|
от 0 до 750 мкс
|
|
|
Задержка отображения
|
от -59 до 13 401 мм; продольная скорость в стали
|
|
|
Угол преломления
|
от 0° до 90° с шагом 0,1°
|
|
Стробы
|
Стробы для измерений
|
Два полностью независимых строба для измерения амплитуды и времени пролета
|
|
|
Начало строба
|
Настраивается на всем отображаемом диапазоне.
|
|
|
Ширина строба
|
Настраивается от начала строба до конца отображаемого диапазона
|
|
|
Высота строба
|
Настраивается от 2 до 95% от высоты экрана
|
|
|
Сигнализации
|
Положительный и отрицательный пороговые уровни, минимальная глубина (строб 1 и строб 2)
|
|
Измерения
|
Поля для отображения результатов измерений
|
5 полей (ручной или авто-выбор)
|
|
|
Строб (1, 2)
|
