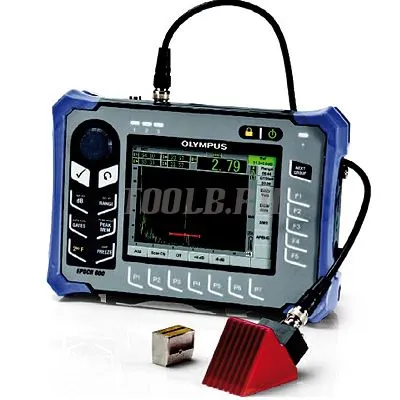

Olympus EPOCH 600 - ультразвуковой дефектоскоп
EPOCH 600 — стандартный портативный ультразвуковой дефектоскоп. Компактный и легкий (1,68 кг) дефектоскоп имеет прочную и эргономичную конструкцию, позволяющую использовать прибор практически в любых условиях. Дефектоскоп отвечает требованиям EN12668-1 и оснащен такими дополнительными функциями, как: настраиваемый генератор прямоугольных импульсов PerfectSquare (400 В) и цифровые фильтры для улучшения отношения сигнал-шу
Обзор преимуществ универсального ультразвукового дефектоскопа Olympus EPOCH 600
EPOCH 600 — компактный и легкий (1,68 кг) портативный ультразвуковой дефектоскоп; имеет прочную и эргономичную конструкцию, позволяющую использовать прибор практически в любых условиях. Дефектоскоп отвечает требованиям EN12668-1 и оснащен такими дополнительными функциями, как: настраиваемый генератор прямоугольных импульсов PerfectSquare 400 В и цифровые фильтры для улучшения соотношения сигнал-шум.
Ультразвуковой цифровой дефектоскоп EPOCH 600 включает все функции портативного традиционного дефектоскопа Olympus и имеет интуитивно понятный интерфейс. Отлично организованное меню и клавиши быстрого доступа позволяют использовать все возможности высококачественной платформы.
Широкий трансфлективный экран VGA и цифровой приемник с большим динамическим диапазоном обеспечивают стабильное и четкое отображение А-сканов при любом освещении. EPOCH 600 доступен в двух конфигурациях: с ручкой регулятора и навигационной панелью. Дефектоскоп предлагает полный набор стандартных и дополнительных функций контроля. Прочная и эргономичная конструкция позволяет использовать прибор практически в любых условиях, а универсальный генератор PerfectSquare™ и цифровые фильтры позволяют решать любые задачи.
Основные характеристики
- Конструкция соответствует требованиям EN12668-1
- Генератор прямоугольных импульсов PerfectSquare™
- Цифровой приемник с широким динамическим диапазоном
- Восемь цифровых фильтров для улучшения соотношения сигнал/шум
- ЧЗИ 2 кГц обеспечивает быстрое сканирование

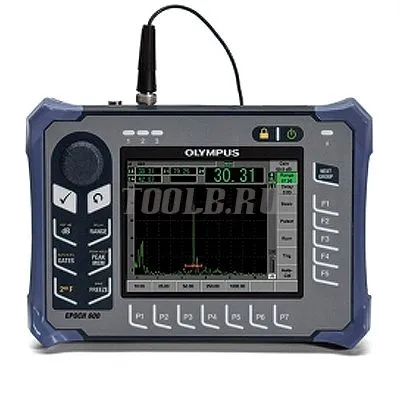

- Настройка параметров с помощью ручки регулятора или панели навигации
- Широкий VGA-дисплей обеспечивает отличное качество изображения даже при ярком солнечном свете
- Продолжительное время работы от литий-ионных аккумуляторов или щелочных батарей
- Стандартные динамические кривые DAC/ВРЧ и АРД-диаграммы
- Карта памяти MicroSD на 2 ГБ для хранения и передачи данных
- Подключение к ПК через USB-порт для обмена данными
- Выходы сигнализации и VGA
- Аналоговый выход (опция)
EPOCH 600 сочетает в себе преимущества стандартного дефектоскопа и качество мощных цифровых ультразвуковых приборов Olympus. Полный набор необходимых функций контроля сочетается с удобством и простотой эксплуатации прибора специалистами любого уровня подготовки.
Простота эксплуатации и надежность работы
Конструкция EPOCH 600 обеспечивает надежное обнаружение дефектов и простоту эксплуатации прибора. Прибор эргономичен, интуитивно понятен и может использоваться как специалистами, так и новичками в области ультразвукового контроля.
Интуитивно понятный пользовательский интерфейс
Пользовательский интерфейс EPOCH 600 разработан на основе уже проверенного и хорошо зарекомендовавшего себя дефектоскопа серии EPOCH 1000. EPOCH 600 имеет простую структуру меню для калибровки, настройки прибора и дополнительных программных опций; предоставляет прямой доступ к основным функциям контроля, таким как настройка усиления и положения строба, фиксация А-скана с результатами измерений и сохранение файлов. Пользовательский интерфейс EPOCH 600 доступен на нескольких языках и понятен специалисту любого уровня подготовки.

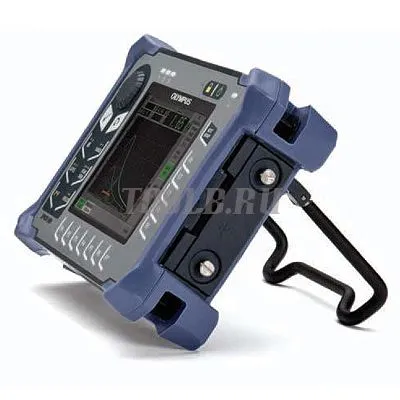

Портативный дефектоскоп для работы в любых условиях

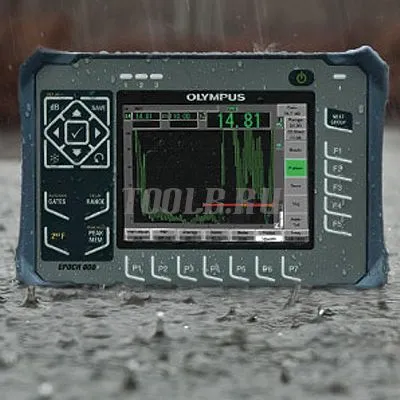

EPOCH 600 предназначен для использования как в лаборатории, так и в сложных или даже опасных условиях на месте проведения контроля. Конструкция класса IP с ручкой регулятора (IP66) или панелью навигации (IP67) протестирована в соответствии с самыми жесткими стандартами надежности. Пользователи EPOCH 600 могут всегда быть уверены в надежности и качестве прибора. Дефектоскоп успешно прошел испытания на стойкость к вибрациям, ударам, способность работать во взрывоопасной атмосфере и широком диапазоне температур. Возможность работать от аккумулятора более 12 часов делает EPOCH 600 идеальным решением для проведения контроля на удаленных участках.
Яркий полноформатный VGA-экран
EPOCH 600 оснащен полноформатным VGA-дисплеем с разрешением 640 x 480 пикселей. Горизонтальная конфигурация EPOCH 600 оптимизирует размер A-скана на экране, улучшает читаемость информации. Трансфлективный VGA дисплей обеспечивает высокое качество изображения в помещении, в условиях низкой освещенности (благодаря подсветке), а также на открытом воздухе, используя естественное освещение в качестве псевдоподсветки.
Оптимизированный доступ ко всем функциям
EPOCH 600 имеет отличные ультразвуковые характеристики. Цифровая архитектура EPOCH 600 выполнена на основе более ранних моделей EPOCH XT, LTC и EPOCH 1000 и обеспечивает гибкость и эффективность генерации/приема импульсов в соответствии с требованиями контроля качества.
Генератор/Приемник
Стандартная конфигурация EPOCH 600 включает следующие функции:
Настраиваемый генератор прямоугольных импульсов PerfectSquare™
Цифровой приемник с широким динамическим диапазоном
Восемь наборов 100% цифровых фильтров
Автоматическая или ручная настройка ЧЗИ в диапазоне от 10 до 2 000 Гц
Напряжение генератора от 100 до 400 В
Дискретность по амплитуде ± 0,25%
Пять настраиваемых окон с результатами измерений
Технические характеристики универсального ультразвукового дефектоскопа Olympus EPOCH 600
|
Общие
|
Габариты (Ш x В x Г)
|
236 x 167 x 70 мм
|
|
|
Вес
|
1,68 кг c литий-ионной батареей
|
|
|
Клавиатура
|
Английская, международная, японская, китайская
|
|
|
Языки интерфейса
|
Английский, испанский, французский, немецкий, японский, китайский, португальский
|
|
|
Разъемы для преобразователей
|
BNC или LEMO 1
|
|
|
Хранение данных
|
Внутренняя память с емкостью до 50 000 ИД, съемная карта памяти MicroSD на 2 ГБ (стандарт)
|
|
|
Тип батареи
|
Стандартный литий-ионный аккумулятор
|
|
|
Время работы от батареи
|
12–13 часов (литий-ионный аккумулятор), 3 часа (щелочные батареи АА)
|
|
|
Питание
|
От сети переменного тока: 100–120 В, 200–240 В, 50–60Гц
|
|
|
Тип дисплея
|
Цветной трансфлективный ЖК-дисплей с VGA -разрешением (640 x 480 пикселей) и частотой обновления изображения 60 Гц
|
|
|
Размер дисплея (Ш х В, диаг.)
|
117 x 89 мм, 146 мм
|
|
Генератор
|
Генератор
|
Настраиваемый генератор прямоугольных импульсов
|
|
|
ЧЗИ
|
от 10 до 2 000 Гц с шагом 10 Гц
|
|
|
Напряжение генератора
|
100 В, 200 В, 300 В или 400 В
|
|
|
Длительность импульса
|
от 25 до 5 000 нс (0,1 МГц) с технологией PerfectSquare™
|
|
|
Демпфирование
|
50, 100, 200, 400 Ω
|
|
Приемник
|
Усиление
|
от 0 до 110 дБ
|
|
|
Максимальный входной сигнал
|
20 В р-р
|
|
|
Входное полное сопротивление
|
400 Ω ± 5%
|
|
|
Полоса пропускания
|
от 0,2 до 26,5 МГц при −3 дБ
|
|
|
Цифровые фильтры
|
Восемь наборов стандартных цифровых фильтров (0,2–10 МГц, 2,0–21,5 МГц, 8,0–26,5 МГц, 0,5–4 МГц, 0,2–1,2 МГц, 1,5–8,5 МГц, 5–15 МГц, DC-10 МГц)
|
|
|
Детектирование
|
Полная волна, положительная и отрицательная полуволна, РЧ
|
|
|
Линейность системы
|
По горизонтали: ± 0,5% FSW (полной ширины экрана)
|
|
|
Дискретность
|
0,25% FSH (полной высоты экрана), погрешность усилителя ±1 дБ
|
|
|
Отсечка
|
от 0 до 80% FSH с визуальной сигнализацией
|
|
|
Измерение амплитуды
|
от 0 до 110% FSH с разрешением 0,25 %
|
|
|
Скорость измерений
|
Соответствует ЧЗИ во всех режимах
|
|
Калибровка
|
Автоматическая калибровка
|
Скорость звука, смещение нуля
Прямой луч (первый донный или Эхо-Эхо) Наклонный луч (Путь УЗ или глубина) |
|
|
Режимы контроля
|
Импульс-эхо, раздельно-совмещенный или теневой
|
|
|
Единицы измерения
|
Миллиметры, дюймы или микросекунды
|
|
|
Диапазон
|
от 3,36 до 13 405 мм при 5,900 м/с
|
|
|
Скорость
|
от 635 до 15 240 м/с
|
|
|
Смещение нуля
|
от 0 до 750 мкс
|
|
|
Задержка отображения
|
от –59 до 13 401 мм; продольная скорость в стали
|
|
|
Угол преломления
|
от 0° до 85° с шагом 0,1°
|
|
Стробы
|
Стробы для измерений
|
Два полностью независимых строба для измерения амплитуды и времени пролета
|
|
|
Начало строба
|
Настраивается на всем отображаемом диапазоне.
|
|
|
Ширина строба
|
Настраивается от начала строба до конца отображаемого диапазона
|
|
|
Высота строба
|
Настраивается от 2 до 95% от высоты экрана
|
|
|
Сигнализации
|
Положительный и отрицательный пороговые уровни, минимальная глубина (строб 1 и строб 2)
|
|
Измерения
|
Поля для отображения результатов измерений
|
5 полей (ручной или авто-выбор)
|
|
|
Строб 1
|
Толщина, УЗ-путь, проекция, глубина, амплитуда, время пролета, мин/макс. глубина, мин/макс. амплитуда
|
|
|
Строб 2
|
Те же, что и для строба 1
|
|
|
Эхо-эхо
|
Стандартная функция Строб 2-Строб 1; дополнительная функция отслеживания строба в интерфейсном стробе
|
|
|
Другие измерения
|
Значение выброса (дБ) для АРД-диаграмм, ERS (эквивалентный размер дефекта) для АРД-диаграмм, рейтинг (D) AWS D1.1/D1.5, значение отсечки
|
|
|
DAC/ВРЧ
|
Стандартная
|
|
|
Точки DAC
|
до 50 точек, динамический диапазон 110 дБ
|
|
|
Специальные режимы DAC
|
Пользовательские DAC (до 6 кривых)
|
|
|
Коррекция криволинейной поверхности
|
Стандартная функция. При контроле наклонным преобразователем коррекция для наружного диаметра
|
Комплект поставки универсального ультразвукового дефектоскопа Olympus EPOCH 600
- Цифровой ультразвуковой дефектоскоп EPOCH 600, работающий от сети переменного тока или аккумулятора
- Зарядное устройство/адаптер (100 В, 115 В, 230 В, 50 или 60 Гц)
- Перезаряжаемый литий-ионный аккумулятор
- Держатель батарей АА
- Кейс для транспортировки
- Краткое руководство по эксплуатации
- Инструкция по началу работы
- Полное руководство пользователя (на CD-диске)
