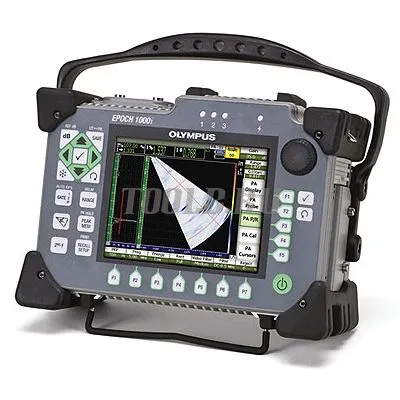

Olympus EPOCH 1000 - ультразвуковой дефектоскоп на фазированной решетке
EPOCH 1000 – усовершенствованный ультразвуковой дефектоскоп с возможностью поддержки фазированных решеток (модификации выполняются в авторизованных сервисных центрах Olympus). Основные характеристики: соответствие стандарту EN12668-1, 37 фильтров цифрового приемника, частота повторения импульсов 6 кГц для высокоскоростного сканирования.
Обзор преимуществ универсального ультразвукового дефектоскопа на фазированной решетке Olympus EPOCH 1000
EPOCH 1000 – усовершенствованный ультразвуковой дефектоскоп с возможностью поддержки фазированных решеток (модификации выполняются в авторизованных сервисных центрах Olympus). Основные характеристики: соответствие стандарту EN12668-1, 37 фильтров цифрового приемника, частота повторения импульсов 6 кГц для высокоскоростного сканирования.
Цифровые ультразвуковые дефектоскопы серии EPOCH 1000 сочетают высочайший уровень эксплуатационных качеств традиционного ультразвукового контроля с широкими возможностями фазированной решётки. EPOCH 1000, 1000iR и 1000i отличаются горизонтальным корпусом с VGA дисплеем, ручкой и стрелками навигации для регулировки параметров, а также полным соответствием EN12668‑1. Усовершенствованные характеристики традиционного ультразвукового контроля серии EPOCH 1000 дополнены возможностями фазированной решётки в EPOCH 1000i.
Основные характеристики
- Поступает также с опцией поддержки фазированных решёток
- Соответствие нормам EN12668-1
- Выбор из 37 цифровых фильтров приёмника
- Частота зондирующего импульса 6 кГц для высокоскоростного сканирования
- Опция кодированного или временного С-скана
- Автоматическое распознавание датчика с фазированной решёткой
- Интуитивная калибровка задержки в призме и чувствительности для всех законов фокусировки
- Программируемые аналоговые выходы и выходы сигнализации
- Разработан в соответствии со стандартом IP66
- Горизонтальный дизайн с панелью навигации и ручкой прокрутки для настройки параметров
- Цифровой приёмник с большим динамическим диапазоном
- VGA-дисплей с высококачественной передачей изображения при ярком солнечном свете
- ClearWave - расширенный пакет опций визуализации для интерпретации А-скана
- SureView - функция визуализации
- Опорный и измерительный курсоры
- Стандартные динамические кривые DAC/ВРЧ
- Стандартные встроенные АРД-диаграммы
EPOCH 1000
УЗК с расширенным набором функций
EPOCH 1000 - это ультразвуковой дефектоскоп с расширенным набором функций УЗК и возможностью модификации в условиях авторизованного сервисного центра Olympus для поддержки ФР.
EPOCH 1000iR
УЗК нового поколения + Поддержка ФР
EPOCH 1000iR обладает теми же возможностями, что и EPOCH 1000, а также позволяет модернизировать прибор, удалённо активировав опцию фазированных решёток.
EPOCH 1000i
УЗК нового поколения + встроенная функция фазированных решёток
EPOCH 1000i В дополнение ко всем основным функциям стандартного прибора EPOCH 1000 к этому прибору добавлена поддержка фазированных решёток.
Применение
- Общий контроль сварных швов
- Поиск и определение размеров трещин
- Энергетическая промышленность
- Контроль сварных швов по AWS D1.1/D1.5
- Контроль литых и кованых изделий
- Определение размеров дефектов по АРД-диаграммам
- Применение с промышленными системами контроля
- Обнаружение дефектов и расслоений в композитах
- Аэрокосмическая промышленность и обслуживание авиационной техники
- Автомобильная и транспортная промышленность
Приборы серии EPOCH 1000 оборудованы встроенными фун-кциями переноса файлов и баз данных, получения изображения и создания основных отчётов. Эти характеристики дают многочисленные возможности доступа к ранее сохранённым данным, помимо "живых" изображений.
Два типа носителя данных, карты памяти Compact Flash (CF) или USB, могут использоваться для экспортирования изображений и отчётов. Карта памяти (CF) поступает вместе с каждым прибором серии EPOCH 1000.
Регистратор данных прибора
Усовершенствованный регистратор данных рассчитан на лёгкий сбор данных для создания отчётов, информации об измерениях и калибровке. Среди характеристик регистратора данных - специальные файлы калибровки с возможностью быстрого вызова для ускорения настройки, а также файлы контроля либо с полным набором данных, либо с основными изображениями и измерениями для обеспечения быстрого создания отчётов. Также имеются усовершенствованные типы файлов для целого ряда типов контроля коррозии.
Передачи файлов и баз данных
Можно создать резервную копию полной базы данных прибора на карте памяти USB и восстановить эту базу данных на любом приборе серии EPOCH 1000. Отдельные файлы можно копировать на карту памяти USB для переноса с одного прибора на другой.
Ввод изображений
Экранные снимки находящегося в работе прибора можно делать и экспортировать, используя съёмный носитель данных (карта памяти CF или USB). Имеется возможность создания определённых типов файлов, позволяющих с лёгкостью экспортировать сохранённое изображение файла для использования в отчёте любого типа.
Возможности создания отчётов
Усовершенствованные возможности создания отчётов в приборах серии EPOCH 1000 обеспечивают динамический выход информации в целом ряде форматов. Отчёты по сохраненным данным можно создавать на приборе и посылать на избранный носитель данных (CF или USB) в формате HTML. Имеются два варианта отчёта в зависимости от того, какие данные необходимо включить в отчет. Индивидуальный логотип можно импортировать и использовать вместо стандартного фирменного знака Olympus в заголовке отчёта.
Поддержка фазированных решёток с усовершенствованным традиционным ультразвуком
EPOCH 1000i- это портативный прочный прибор для традиционного ультразвукового контроля и контроля с фазированной решёткой. Этот прибор отличается повышенной способностью обнаружения дефектов, лучшей визуализацией представляющих особый интерес участков, а также повышает эффективность контроля путем разовой настройки для просмотра А-сканов под разными углами (законы фокусировки), таким образом устраняя необходимость использования нескольких датчиков и призм. Прибор обладает теми же исключительно надёжными рабочими характеристиками традиционного контроля, что и прибор EPOCH 1000, с дополнительным преимуществом фазированной решётки. EPOCH 1000i позволяет проводить ультразвуковой контроль в соответствии с существующими нормами и использовать преимущества фазированной решётки, обеспечивающей повышенную точность и эффективность.
EPOCH 1000i поступает со стандартной конфигурацией 16:16 и может быть усовершенствован до конфигурации 16:64 с помощью программного обеспечения. Прибор содержит также несколько функций по определению размеров дефектов. Стандартный прибор поступает с А-сканом, S-сканом, опорными и измерительными курсорами для определения размеров дефекта.
Комбинированный экран А-скана и S-скана
EPOCH 1000i отличается стандартным комбинированным просмотром А-скана и S-скана под любым углом между двумя заданными пользователем начальным и конечным значениями. Каждый отдельный угол из тех, что в совокупности называются законами фокусировки. можно выбирать для просмотра текущего А-скана, что позволяет одновременно выявлять и характеризовать потенциальные дефекты под разными углами с использованием фазированной решётки.
Калибровка по всем законам фокусировки
При калибровке усиления и смещения нуля в режиме фазированных решёток EPOCH 1000i использует одноэтапные процедуры для калибровки всех законов фокусировки. Эти автоматические процедуры калибровки позволяют получить изображение максимальной амплитуды или измерения времени пролёта/расстояния от единичного отражателя по всем углам (законы фокусировки). Прибор затем использует полученную амплитуду или данные по времени пролёта/расстояния, чтобы отрегулировать усиление и смещение нуля для каждого закона фокусировки, так, что калиброванные измерения получаются для каждого А-скана.
Технические характеристики универсального ультразвукового дефектоскопа на фазированной решетке Olympus EPOCH 1000
|
Общие характеристики
|
Общие размеры (ширина х высота х толщина) - Ш х В х Т
|
252 мм х 177 мм х 107 мм
|
|
|
Вес
|
3,67 кг вместе с литий-ионной батареей
|
|
|
Клавиатура
|
английская, международная, японская, китайская
|
|
|
Языки интерфейса
|
английский, испанский, французский, немецкий, японский, китайский, русский, итальянский, польский
|
|
|
Разъёмы датчиков
|
BNC или LEMO № 1
|
|
|
Хранение данных
|
До 10 000 идентификаторов с формой сигнала на стандартной карте CompactFlash ёмкостью 4 Гб
|
|
|
Тип батареи
|
Одна стандартная ионно-литиевая перезаряжаемая батарея
|
|
|
Время работы батареи без подзарядки
|
8 часов (традиционный режим УЗК);
7 часов (режим фазированной решётки) |
|
|
Питание
|
От сети переменного тока: 100 В - 120 В, 200 В - 240 В, 50-60 Гц
|
|
|
Режим ожидания
|
Регулируемый, от 15 минут до 120 минут с экономией заряда батареи 50%.
|
|
|
Тип дисплея
|
Цветной трансфлективный ЖК-дисплей VGA (640 x 480 пикселей ) с частотой обновления изображения 60 Гц
|
|
|
Размер дисплея (Ш х В, диаг.)
|
132,5 мм X 99,4 мм, 165,1 мм
|
|
Входы / выходы
|
Порты USB
|
1 порт USB-клиент, 3 порта USB-хост
|
|
|
RS-232
|
Есть
|
|
|
Видео-выход
|
Стандартный выход VGA
|
|
|
Аналоговый выход
|
4 аналоговых выхода, полная селектируемая шкала 1 В/10 В, макс. 4 мА
|
|
|
Выход сигнализации
|
6 выходов сигнализации, 5 В TTL, 10 мА
|
|
|
Вход/выход синхронизации
|
Вход синхронизации 5 В TTL, 10 мА Выход синхронизации, 5 V TTL, 10 мА
|
|
|
Входы кодировщика
|
Двухосная линия кодировщика (квадратура)
|
|
Защита от воздействий окружающей среды
|
Рейтинг IP
|
Соответствие требованиям IP66
|
|
|
Работа во взрывоопасной атмосфере
|
Проведены испытания в соответствии с MIL-STD-810F, метод 511.4, Процедура 1. Атмосфера определяется в соответствии с NFPA 70, Ст. 500 как Класс I, Раздел 2, Group D.
|
|
|
Защита от ударных воздействий
|
IEC 600689-2-27, 60 г, 6 микросек. полусинусоидальный импульс, всего 18 осей
|
|
|
Устойчивость к вибрациям
|
Синусоидальная вибрация, IEC 60068-2-6, 5 Гц - 150 Гц при амплитуде смещения 2 g, 20 циклов
|
|
|
Рабочая температура
|
от -10 ° до 50°C
|
|
|
Температура хранения батареи
|
от -20 ° до 60°C
|
|
|
Температура зарядки батареи
|
от 0 ° до 40°C
|
|
Характеристики фазированной решётки прибора EPOCH 1000i
|
Законы фокусировки
|
61
|
|
|
Максимальное количество элементов
|
64 элемента
|
|
|
Максимальная активная апертура
|
16 элементов
|
|
|
Фильтрация видео
|
Выкл., Низкая, Высокая
|
|
|
Режимы отображения
|
А-скан, S-скан, линейный скан, С-скан, А-скан+изображение
|
|
|
Частота обновления изображения
|
60 Гц для всех А-сканов;
20 Гц для всех изображений |
|
Генератор
|
||
|
|
EPOCH1000, EPOCH 1000iR, EPOCH 1000i
(традиционный режим УЗК) |
EPOCH 1000i
(режим фазированных решёток) |
|
Тип генератора
|
Настраиваемый генератор прямоугольных импульсов
|
|
|
ЧЗИ
|
от 5 до 6,000 Гц с шагом 5 Гц
|
Ручная настройка. Максимум 1,520 Гц
|
|
Напряжение генератора
|
от 50 до 475 В с шагом 25 В
|
40 В или 80 В
|
|
Длительность импульса
|
Настраивается от от 25 до 10 000 нс (0,1 МГц) с технологией PerfectSquare
|
Настраивается от от 40 до 1,000 нс с технологией PerfectSquare
|
|
Демпфирование
|
50 ОМ, 100 ОМ, 200 ОМ, 400 ОМ
|
неприменимо
|
|
Задержка генератора
|
неприменимо
|
от 0 до 10 с разрешением 2,5 нс
|
|
Приёмник
|
||
|
|
EPOCH1000, EPOCH 1000iR, EPOCH 1000i
(традиционный режим УЗК) |
EPOCH 1000i
(режим фазированных решёток) |
|
Коэффициент усиления
|
от 0 до 110 дБ
|
от 0 до 80 дБ
|
|
Максимальный входной сигнал
|
20 Вp-p
|
250 мВp-p на канал
|
|
Входное полное сопротивление приёмника
|
|
