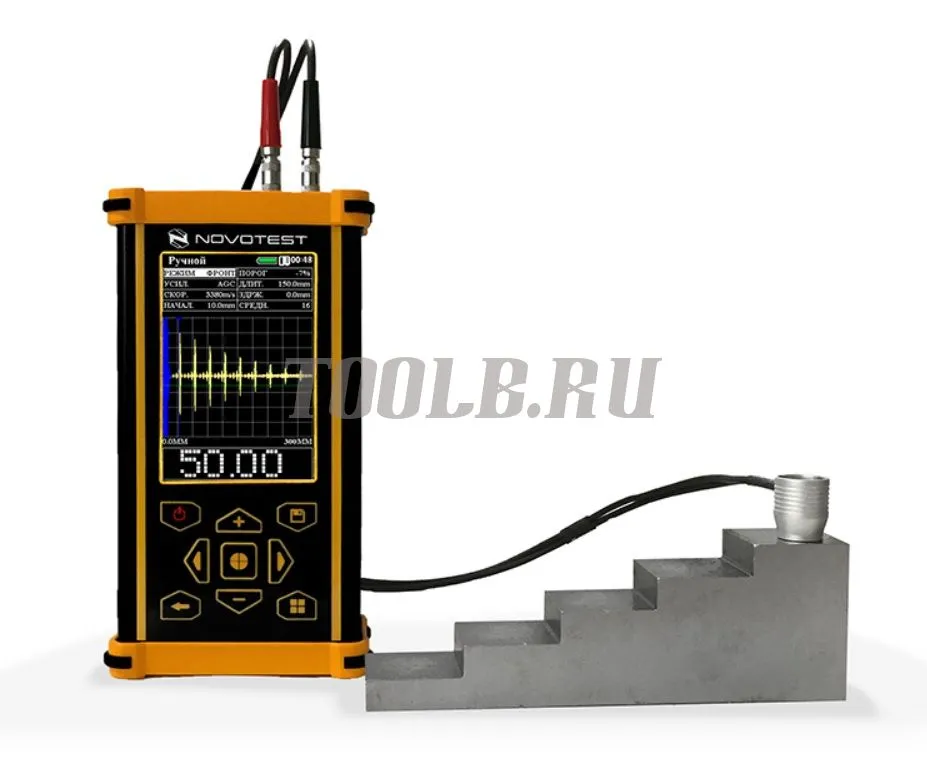

NOVOTEST УТ-2А - ультразвуковой толщиномер
Ультразвуковой толщиномер УТ-2А применяется для контроля толщины изделий из металлов и сплавов, стекла, полимерных и иных материалов при одностороннем доступе к ним.
Модификация ультразвукового толщиномера с А-сканом для более точных измерений в металлическом корпусе
Обзор преимуществ ультразвукового толщиномера НОВОТЕСТ УТ-2А
Ультразвуковой толщиномер УТ-2А применяется для контроля толщины изделий из металлов и сплавов, стекла, полимерных и иных материалов при одностороннем доступе к ним.
Результат измерения отображается в виде цифрового значения или А- и В-сканов, что позволяет выполнить высокоточную настройку прибора, а также исключить ложные срабатывания.
Помимо определения толщины изделия, прибор можно использовать в качестве ультразвукового дефектоскопа, так как на А- развертке возможно отображение сигналов от внутренних дефектов. А функция В-скана позволяет визуализировать профиль контролируемого изделия при сканировании датчиком по поверхности.
При этом устройство подойдет и для неподготовленного пользователя благодаря автоматизированному цифровому режиму отображения измерения, идентичному классическому ультразвуковому толщиномеру УТ-1М.
Для решения профессиональных задач в приборе реализован ручной режим измерения с выбором основных методов контроля, таких как фронт, эхо-метод с регулируемым стробом, метод двойного эхо и метод двойного пика. Последние два позволяют проводить контроль толщины даже через покрытие.
Высокая точность контроля толщины достигается за счет реализации метода измерения по переходу сигнала через ноль, исключающего влияние настроек усиления. Наличие высокопроизводительной вычислительной микросхемы ПЛИС обеспечивает высокое разрешение по толщине без снижения скорости и стабильности работы прибора.
Ультразвуковой толщиномер имеет контрольный режим измерения, который позволяет установить номинальное значение толщины, указать допустимые отклонения и проводить контроль не глядя на дисплей, благодаря цветовой и звуковой индикации. Прочный и легкий алюминиевый корпус защитит прибор при падении и ударах.
НАЗНАЧЕНИЕ:
- Измерение толщины изделий и конструкций из металлов и сплавов, стекла, полимерных и иных материалов при одностороннем доступе к ним.
- Определение скорости распространения ультразвука в разнообразных материалах.
- Обнаружение нарушений сплошности и однородности материалов.
ОСОБЕННОСТИ:
- отображение А- и В- скана в процессе измерения;
- контрольный режим измерения с цветовой и звуковой индикацией;
- автоматический и ручной режимы контроля с возможностью выбора одного из 4 методов измерения;
- возможность измерения даже грубых корродированных поверхностей и через покрытие;
- возможность подключения разнообразных преобразователей в зависимости от материала и толщины объекта измерения;
- загрузка настроек типа подключенного преобразователя из памяти прибора;
- предустановленные в памяти прибора значения скорости распространения ультразвука для популярных материалов;
- быстрая настройка ультразвукового толщиномера на объект, исходя из скорости ультразвука либо его толщины;
- установка задержки в призме (компенсации нуля преобразователя);
- индикатор заряда батареи и наличия акустического контакта;
- высокая стабильность работы прибора на больших толщинах;
- возможность проводить измерение объектов толщиной до 100 см;
- доступность тонкой настройки акустического тракта для продвинутых пользователей;
- корректировка усиления непосредственно в режиме контроля;
- сохранение результатов измерения в памяти прибора с возможностью выгрузки на ПК;
- специальная программа для ПК с возможностью печати протокола измерений;
- специальный аккумулятор, позволяющий непрерывно работать не менее 10 ч;
- яркий цветной дисплей высокого разрешения;
- новый ударопрочный корпус из алюминиевого сплава для тяжелых условий эксплуатации.
Технические характеристики ультразвукового толщиномера NOVOTEST УТ-2А
|
Диапазон измеряемых толщин (в зависимости от преобразователя), мм
|
0-75
|
|
Диапазон установки скорости ультразвука, м/с
|
700 - 17000
|
|
Погрешность измерения, мм
|
0,02
|
|
Режимы работы
|
Авто,
ручной режим (с отображением А-скана), B-скан, контрольный допусковый, калибровка |
|
Методы измерения
|
фронт, эхо, эхо-эхо, пик-пик
|
|
Дисплей
|
3,5 дюйма, 480х320 высокой яркости
|
|
Скорость ультразвука в эталонной мере прибора, м/с
|
6070 ± 70
|
|
Дискретность отсчета на цифровом индикаторе, мм
|
0,01
|
|
Габаритные размеры блока обработки информации, не более, мм
|
165x90x50
|
|
Питание
|
встроенный литий-ионный аккумулятор
|
|
Время непрерывной работы, не менее, ч
|
10
|
|
Масса электронного блока с батареей, не более, кг
|
0,45
|
|
Масса преобразователя, не более, кг
|
0,15
|
|
Рабочий диапазон температур блока обработки информации, ° С
|
от -20 до +40
|
|
Влажность воздуха, не более
|
98 %, при 35 °С
|
Технические характеристики преобразователей:
Стандартные датчики:
|
Тип датчика
|
Диапазон (по стали)
|
Диаметр контактной поверхности
|
|
10 МГц
(П112-10-6/2) |
0,8 - 30 мм
30 – 75 мм (погрешность не нормируется) |
8 мм
|
|
5 МГц
(П112-5-10/2) |
1,0 - 75 мм
75 – 500 мм (погрешность не нормируется) |
12 мм
|
|
2,5 МГц
(П112-2,5-12/2) |
2,0 - 300 мм
300 – 600 мм (погрешность не нормируется) |
15 мм
|
Нестандартные датчики:
|
Тип датчика
|
Диапазон
|
|
Высокотемпературные:
5 МГц и 10 МГц Кратковременный контакт - до 250° С, долговременный - до 200° С |
диапазон 0,8 - 300 мм по стали
в зависимости от типа |
|
Низкочастотные:
1,25 МГц (П112-1,25-20/2) |
Для материалов с высокой степенью
затухания сигнала диапазон 3,0 - 1000 мм по стали |
Комплект поставки ультразвукового толщиномера NOVOTEST УТ-2А
- Электронный блок толщиномера УТ-2А;
- стандартный датчик(один на выбор);
- кабель соединительный Lemo-Lemo;
- зарядное устройство;
- кабель для подключения к компьютеру;
- диск с ПО;
- контактная жидкость;
- настроечный образец;
- паспорт;
- руководство пользователя;
- кейс.
Дополнительные опции для заказа
- дополнительные датчики различного типа;
- дополнительные аккумуляторы;
- дополнительное зарядное устройство;
- ультразвуковой стандартный образец толщины.
|
Производитель
|
Novotest |
|
Страна производства
|
Россия |
|
Диапазон измерения толщины
|
от 0 до 75 мм |
|
Диапазон рабочих температур
|
от -20°C до 40°C |
|
Погрешность измерения толщины
|
0,02 мм |
|
Толщиномер
|
Ультразвуковой |
