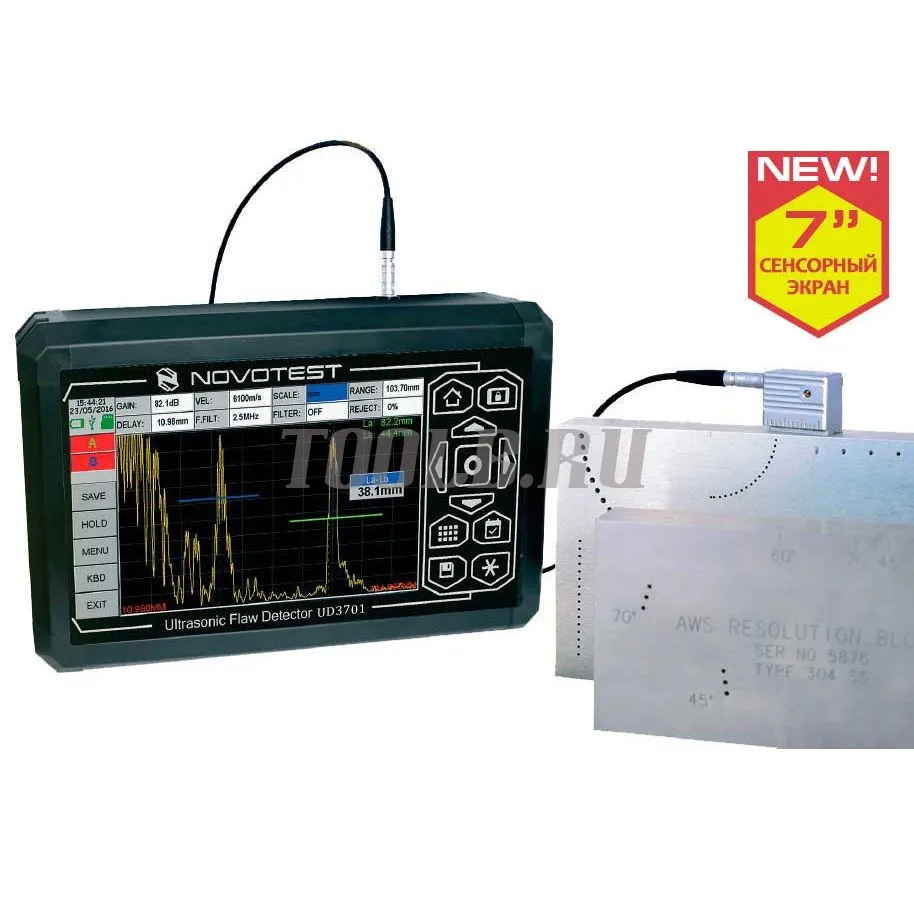

NOVOTEST УД3701 - дефектоскоп ультразвуковой
Ультразвуковой дефектоскоп NOVOTEST УД3701 разработан для обнаружения внутренних дефектов, таких, как несплошности и неоднородности материалов в изделиях и сварных швах, измерения глубины и позиции их появления.
Ультразвуковой дефектоскоп NOVOTEST УД3701 разработан для обнаружения внутренних дефектов, таких, как несплошности и неоднородности материалов в изделиях и сварных швах, измерения глубины и позиции их появления, измерения толщины и измерения скорости распространения и затухания ультразвуковых волн в материале (металлы, пластмассы, стекло и пр.).
Большой тачскрин (сенсорный экран), легкий и эргономичный ударопрочный металлический корпус, самая передовая электронная начинка и функциональные возможности делают NOVOTEST УД3701 незаменимым инструментом современного дефектоскописта.
НАЗНАЧЕНИЕ:
- контроль качества сварных швов
- поиск внутренних дефектов в материале
- определение координат и оценка параметров дефектов типа нарушений сплошности и однородности материала
- измерение толщины изделия.
- Диапазон частот с плавной регулировкой от 0.2 до 10MHz
- Два независимо управляемых входа (А и Б)
- Автоматическое или ручное построение кривой ВРЧ (32 точки)
- Два вида представления сигналов: детектированый и радио
- Построение и обработка в дефектоскопе A, B разверток
- Режимы: огибающей, заморозки и отображения хода луча
- Память результатов и настроек, соединение с компьютером
- Дальнейшая обработка результатов с использованием специальной компьютерной программы
- Большой 7 дюймовый тачскрин
- Минимальный вес 1,1 кг для полноформатного ультразвукового дефектоскопа
- Выгодная цена
|
Развертка
|
мин.: 0 - 6 мкс
макс.: 0 - 1000 мкс с шагом 25 нс |
|
Задержка
|
от 0 мкс до 1000 мкс с шагом 25 нс
|
|
Максимальная толщина контролируемого материала
|
до 6000 мм (эхо-режим) для стали
|
|
Диапазон скоростей
|
1000 - 9999 м/с
|
|
Задержка в призме
|
0 - 100 мкс с шагом 25 нс
|
|
Демпфирование
|
50 ом
|
|
Входной импенданс
|
50 ом / 600 ом
|
|
Зондирующий импульс
|
импульс, амплитудой 100, 200 или 300 В, с изменяемой длительность от 25 до 500 нс, с шагом 25 нс
|
|
Частота повторений ЗИ
|
автоматически регулируемая от 10 до 100Гц
|
|
Аналоговый усилитель
|
широкополосный 0.4-20 МГц (-6 дБ)
|
|
Диапазон регулировки усиления
|
125 дБ, с шагом 0.5 дБ
|
|
Временная Регулировка Чувствительности (ВРЧ)
|
диапазон до 70 дБ, 12 дб/мкс
с построением кривой по 16 опорным точкам введенным вручную или от контрольных отражателей |
|
Кривая Амплитуда-Расстояние (АРК)
|
построение по 16 точкам, регулируемая по высоте
|
|
Зоны контроля
|
две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 100% высоты экрана, индивидуальная логика определения дефектов
|
|
Детектирование
|
Позитивная или негативная полуволна, полная, радио-сигнал (во всем диапазоне сканирования), Б-скан
|
|
Отсечка
|
компенсированная, 0 - 90% высоты экрана
|
|
Автоматическая Сигнализация Дефектов (АСД)
|
световая для каждой зоны отдельно и звуковая, индивидуальная логика определения дефекта в зоне
|
|
Измерение временных интервалов
|
от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала
|
|
Измерение амплитуды
|
в дБ относительно уровня порога в зоне,
в дБ относительно опорного сигнала, в дБ относительно кривой амплитуда-расстояние |
|
Дисплей
|
7" тачскрин 155 х 85 мм
|
|
Память
|
Ограничена емкостью CD карты
|
|
Интерфейс
|
USB, Bluetooth опционально
|
|
Разъемы преобразователей
|
2 Lemo
|
|
Аккумулятор
|
Li-Ion 12 a/ч
|
|
Время работы
|
до 10 часов
|
|
Напряжение питания
|
5 в.
|
|
Диапазон рабочих температур
|
от -30?C до +55°C
|
|
Размер (В x Ш x Д)
|
50 мм x 150 мм x 250 мм
|
|
Масса
|
1,1 кг
|
Технические характеристики бюджетного дефектоскопа УД3701
- ультразвуковой дефектоскоп NOVOTEST УД3701 (электронный блок)
- преобразователи (2 шт.)
- кабель Lemo-Lemo
- блок питания
- паспорт, руководство пользователя
- кейс
