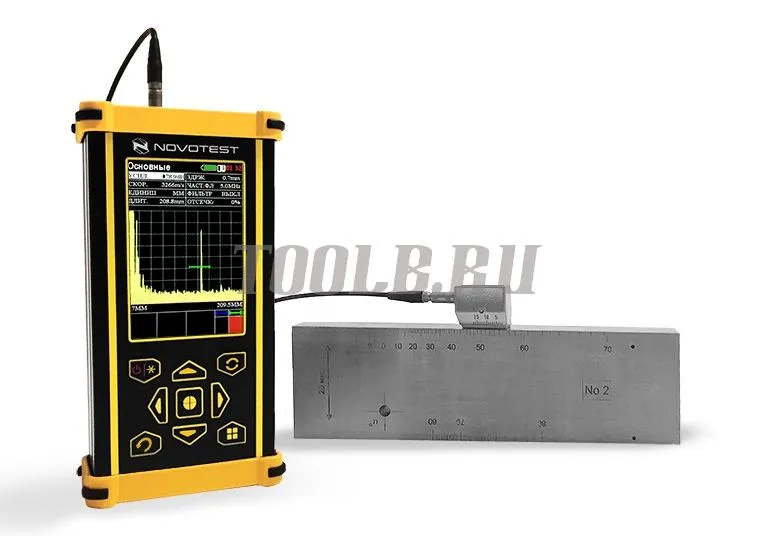

NOVOTEST УД2301-М - ультразвуковой дефектоскоп
Ультразвуковой дефектоскоп NOVOTEST УД2301-М не только реализует все основные функции общепромышленного универсального прибора, но и дополнительно позволяет осуществлять контроль сварных соединений в полуавтоматическом режиме.
Новая модификация популярной модели УД2301 - компактный профессиональный дефектоскоп в высокопрочном корпусе с инновационными возможностями.
Обзор преимуществ универсального ультразвукового дефектоскопа НОВОТЕСТ УД2301-М
Ультразвуковой дефектоскоп NOVOTEST УД2301-М не только реализует все основные функции общепромышленного универсального прибора, но и дополнительно позволяет осуществлять контроль сварных соединений в полуавтоматическом режиме. Встроенный алгоритм AWS позволяет автоматически устанавливать строб и уровень усиления при заданном калибровочном уровне, рассчитывать коэффициент накопленного усталостного повреждения D и сигнализировать о выходе за браковочные уровни. Производится оценка размера дефектов и автоматическая классификация сварных соединений в соответствии со стандартом американского сварочного общества.
Благодаря встроенному архиву преобразователей с индивидуальными настройками, пользователь получил возможность использовать ранее заданные параметры для ПЭП, а также давать собственные названия преобразователям, сохранять и загружать параметры непосредственно из режима измерения.
Дефектоскоп подходит для проведения контроля мелкозернистых сплавов. Даже на высоких частотах сигнал будет точен и стабилен благодаря увеличенной частоте семплирования (до 200 МГц). Алгоритм быстрого усреднения визуализирует наиболее стабильный сигнал независимо от выбранной частоты обновления развертки.
Прочный алюминиевый корпус позволяет использовать дефектоскоп в сложных эксплуатационных условиях, защищая прибор от возможных повреждений, а цветной четкий экран и большие клавиши способствуют комфортному использованию устройства при решении любых задач дефектоскопии и толщинометрии. Время работы прибора составляет до 10 часов, и может быть увеличено до 20 часов за счет специального аккумулятора по спецзаказу.
Связь с ПК и передача на него информации об измерениях и настройках осуществляется через специальную программу, которая также позволяет загрузить в прибор актуальную прошивку в один клик.
Назначение:
- выявление дефектов типа нарушения сплошности и однородности материалов, изделий и сварных соединений;
- определение глубины и координат залегания дефектов;
- классификация сварных соединений;
- определение толщины изделия;
- измерения скорости распространения ультразвуковых колебаний (УЗК) в материале.
- цветной дисплей с высоким разрешением, позволяющий работать на открытом солнце;
- возможность работы с любыми ПЭП;
- возможность сохранения настроек ПЭП в базу прибора с последующей загрузкой;
- 4 варианта ориентации дисплея с возможностью поворота в любой момент;
- режим отображения импульсов в виде детектированных или радио-сигналов;
- А- и B-cкан (наличие и обработка A и B разверток);
- отображение хода луча, режимы заморозки и огибающей;
- диапазон частоты с регулировкой от 1 до 10МГц;
- 2 независимых строба, АСД для каждого из стробов с индивидуально настраиваемой логикой срабатывания (меньше/больше, контроль по фронту/пику, дополнительные уровни контроля и поиска);
- построение ВРЧ кривой в автоматическом либо ручном режиме (до 16 точек);
- возможность работы по DAC кривым (16 точек);
- работа с АРД-диаграммами;
- встроенная память большого объема с возможностью хранения практически неограниченного количества настроек, преобразователей и результатов контроля;
- связь с ПК, передача на него информации об измерениях и настройках в качестве протокола при помощи специализированной программы;
- режимы полуавтоматической калибровки и настройки;
- сигнализация о выходе за браковочные уровни;
- режим оценки размеров дефектов и автоматическая классификация сварных соединений в соответствии со стандартом американского сварочного общества (AWS);
- встроенный редактируемый архив ПЭП;
- режим усреднения сигнала;
- увеличенная частота семплирования сигнала;
- выбор единиц измерения шкалы развертки (в микросекундах, миллиметрах, или дюймах);
- обновление прошивки с помощью специальной программы для ПК в один клик;
- время автономной работы до 10 ч (до 20 ч со специальным аккумулятором);
- противоударный компактный корпус из алюминиевого сплава.
|
Диапазон рабочих частот, МГц
|
от 1 до 10 (эхо-режим)
|
|
Установка скорости УЗ волн, м/с
|
от 1000 до 9999
|
|
Предел допускаемой основной погрешности при измерении временных интервалов, не более, мкс
|
±0,025
|
|
Предел допускаемой основной погрешности при измерении амплитуд сигналов на входе приемника в диапазоне от 0 до 110 дБ, не более, дБ
|
± 0,5 на каждые 10
|
|
Диапазон регулировки усиления, дБ
|
от 0 до 126
|
|
Усреднение по количеству запусков
|
от 1 до 128
|
|
Цифровой перестраиваемый полосовой фильтр с диапазоном перестройки центральной частоты фильтра, МГц
|
от 1 до 10
|
|
Диапазон изменения чувствительности временной регулировки чувствительности (ВРЧ), дБ
|
от 1 до 40
|
|
Количество опорных точек ВРЧ
|
16
|
|
Длительность импульса возбуждения на нагрузке, мкс
|
от 12,5 нс до 0,5 мкс
|
|
Амплитуда импульса возбуждения на нагрузке 50 Ом, не менее 90 % от номинального значения, В
|
100 (U1); 150 (U2); 200 (U3)
|
|
Погрешность измерения амплитуд входных сигналов в диапазоне от 10 до 100 % высоты экрана, не более, дБ
|
1
|
|
Диапазон развертки, мкс
|
от 8 до 250(500 и более по спецзаказу)
|
|
Диапазон задержки развертки, мкс
|
от 0 до 1000
|
|
Диапазон измерения временных интервалов, мкс
|
от 8 до 250(500 и более по спецзаказу)
|
|
Установка задержки в призме преобразователя, мкс
|
от 0 до 15
|
|
Автоматическая сигнализация дефектов (АСД)
|
двухзонная
|
|
Диапазон установки зон АСД, мкс
|
От 8 до 250(500 и более по спецзаказу)
|
|
Регулировка порогов зон АСД, % высоты экрана
|
от 0 до 100
|
|
Детектирование сигналов
|
положительная полуволна, режим радиосигнала
|
|
Режим работы
|
АСД,ВРЧ,АРК,DAC,АРД,AWS
|
|
Габаритные размеры, мм
|
165х90х50
|
|
Масса электронного блока, не более,кг
|
0,5
|
|
Рабочий диапазон температур, оС
|
от – 20 до +40
|
|
Влажность воздуха, не более %
|
95 при 35 оС
|
Комплект поставки универсального ультразвукового дефектоскопа НОВОТЕСТ УД2301-М
- ультразвуковой дефектоскоп NOVOTEST УД2301-М (электронный блок);
- преобразователи: тип П111 – 1 шт, тип П121 – 1 шт;
- кабель соединительный Lemo-Lemo;
- зарядное устройство;
- кабель для подключения к компьютеру;
- программа для ПК(доступна для скачивания);
- паспорт;
- руководство пользователя;
- кейс.
Дополнительные опции для заказа
- свидетельство о поверке;
- защитный силиконовый бампер;
- преобразователи к дефектоскопу;
- кабели к дефектоскопу;
- стандартные образцы (СО-1, СО-2, СО-3, СО-3Р и другие);
- стандартные образцы предприятия;
- контактная жидкость (гель) для ультразвукового контроля;
- дополнительный комплект аккумуляторов.
