NOVOTEST ТКИ-1 - трассоискатель (кабелеискатель)

Трассоискатель (кабелеискатель) NOVOTEST ТКИ-1 предназначен для обнаружения места прокладки инженерных коммуникаций, кабельных линий, трубопроводов, трассировки (определения мест прокладки) трубопроводов, кабелей и других коммуникаций на глубинах до 10 метров. Трассоискатель (кабелеискатель) ТКИ-1 является универсальным прибором, позволяющим в процессе трассировки коммуникаций (кабельных линий, трубопроводов) измерять глубину их прокладки, с отображением глубины в режиме реального времени на экране трассоискателя (кабелеискателя).

Трассоискатель (кабелеискатель) ТКИ-1 имеет режим визуального отображения коммуникации относительно оператора. Данный режим позволяет в разы упростить процедуру поиска и трассировки кабельных линий и трубопроводов. Оператор трассоискателя работает не с цифровыми значениями сигнала, а с изображением коммуникации на экране прибора. Данный режим отображения информации не применялся ранее в трассоискателях и кабелеискателях произведенных в СНГ, поэтому работать с классическими отечественными трассоискателями (кабелеискателями) не очень удобно и трудоемнко. В соверменных импортных трассоискателях такой режим является нормой.
Нам удалось реализовать современный удобный режим отображения информации о трассируемой коммуникации в нашем новом трассоискателе (кабелеискателе) NOVOTEST ТКИ-1. Для того, чтобы пользователь мог видеть на экране трассоискателя реальное изображение трассируемого трубопровода (кабельной линии) в антенне приемника задействовано четыре отдельных канала, а получаемая информация подвергается сложной обработке.
Все это позволяет потребителю получить трассоискатель с непревзойденным удобство в работе!

Это все лишь одно из преимуществ трассоискателя. Дальше мы подробно рассмотрим все остальные преимущества прибора, а их очень много: цветной сенсорный дисплей, прочный металлический корпус, современные удобные и надежные разъемы Lemo, эргономичная и герметичная конструкция антенны трассоискателя, вибросигнализация, режим анализа спектра сигнала, режим цифрового отображения сигнала, режим визуального отображения коммуникации, несколько видов звуковой сигнализации, автоматическая и ручная настройки усиления, линий ионный аккумулятор, режим записи координат GPS и построение карты трубопровода и т.д.



На рисунках выше показаны два основных режима при работе с трассоискателем - режим цифрового отображения и режим визуального отображения. Давайте с ними разберемся внимательнее.

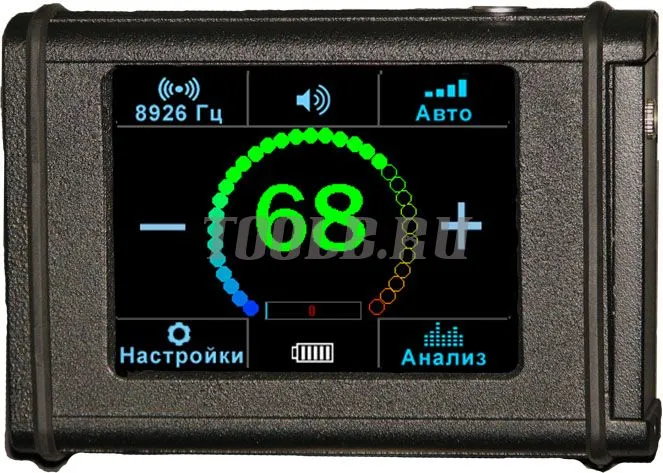

Цифровой режим отображения

Классический режим отображения для трассоискателей и кабелеискателей. В центрально части экрана отображается уровень принимаемого трассоискателем (кабелеискателем) сигнала. Кнопки "+" и "-" служат для ручной регулировки усиления, текущий уровень которого отображается под цифровым значением сигнала.

В верхней части экрана трассоискателя находятся кнопки установки частосты (в данном примере 8926 Гц), установки режима звуковой сигнализации, а также кнопка автоматической установки оптимального уровня усиления. Выбор функции происходит нажатием на экран прибора.

В нижней части экрана находятся кнопки перехода в режим управления настройками трассоискателя (кабелеискателя), кнопка перехода в режим анализа спектра сигнала, а также зона в центральной части экрана, в которую выводится служебная информация (состояние заряда аккумулятора, сигнализация перегрузки, индикации GPS).



Графический режим отображения

Уникальный режим обработки сигналов с приемника трассоискателя и его обработки позволяет визуализировать трассу (трубопровод, кабельную линию прямо на дисплее прибора).

Верхняя и нижняя части дисплея трассоискателя (кабелеискаля) идентичны обычному цифровому режиму.

В центральной части экрана прибора расположена окружность - это схематически показанное поле видения трассоискателя (кабелеискателя). В самом центре экрана схематически (вид сверху) показать оператор, синей пунктирной линией показана реальная коммуникация (трубопровод, кабель и т.д.). Направление вперед изображения оператора на экране прибора соответствует направлению вперед оператора. Углы отклонения коммуникации на дисплее прибора, а также смещение влево и вправо от оператора соответствуют реальному положению коммуникации, относительно оператора.
При поиске коммуникации оператор должен  перемещаться и поворачиваться таким образом, чтобы совместить искомую коммуникацию с изображением коммуникации на дисплее прибора.
Таким образом, поиск коммуникации превращается в простую операцию "дойти до трубопровода", т.к. на диплеи прибора оператор получает такую же картинку, как если бы сама коммуникация была видна оператору.



Режим анализа спектра сигнала

Предназначен для проведения анализа спектра принятого приемником сигнала. Может применятся для решения широкого круга задач, как в трассопоиске, так и общепромышленных задач, требующих проведения анализа сигналов в частотном диапазоне 0-10000 Гц.

Отличительными особенноснями являются возможности выбора линейного или логарифмического масштабов частот и уровня сигналов. Данная возможность позволяет выделить любые сигналы (например, очень маленький полезный сигнал, на фоне помехи с большой амплитудой).

Выбор полосы частот фильтрации (для приема выделенной полосы сигнала) осуществляется прямо на экране прибора, благодаря сенсорному экрану. В данном примере выбранная полоса частот 4482-5482 Гц показана в спектре серым фоном и выделена красным цветом.




Технические характеристики кабелеискателя-трассоискателя NOVOTEST ТКИ-1
