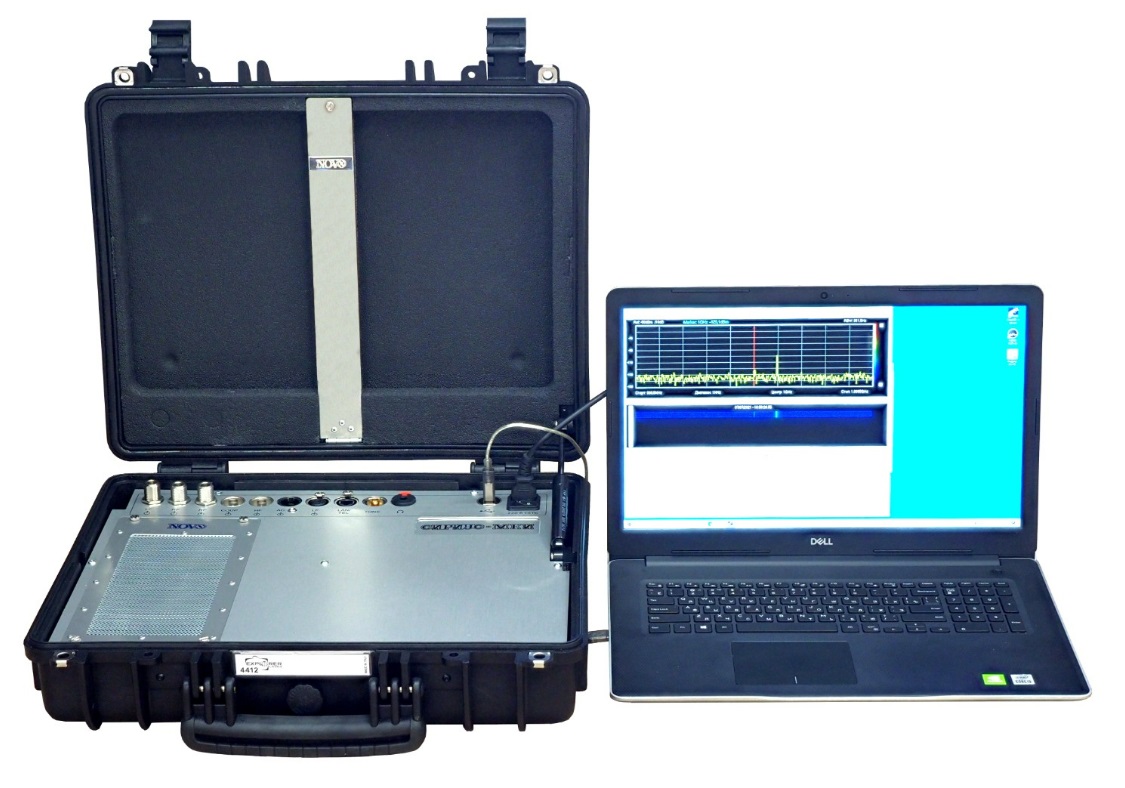

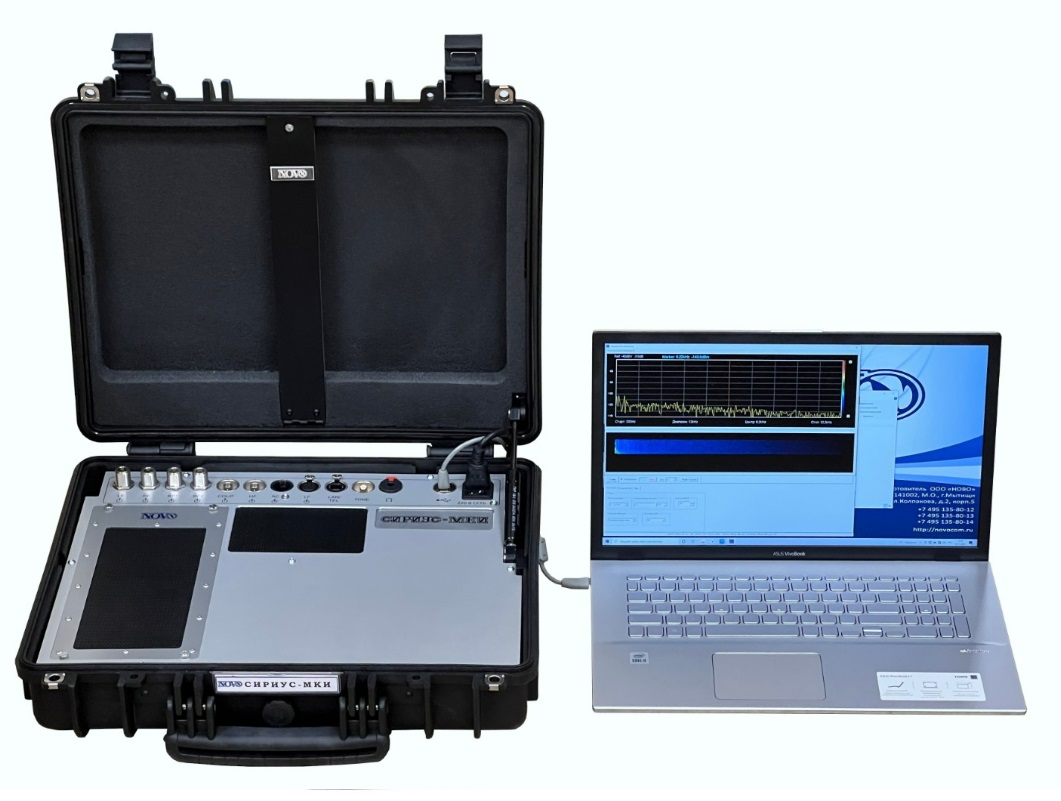

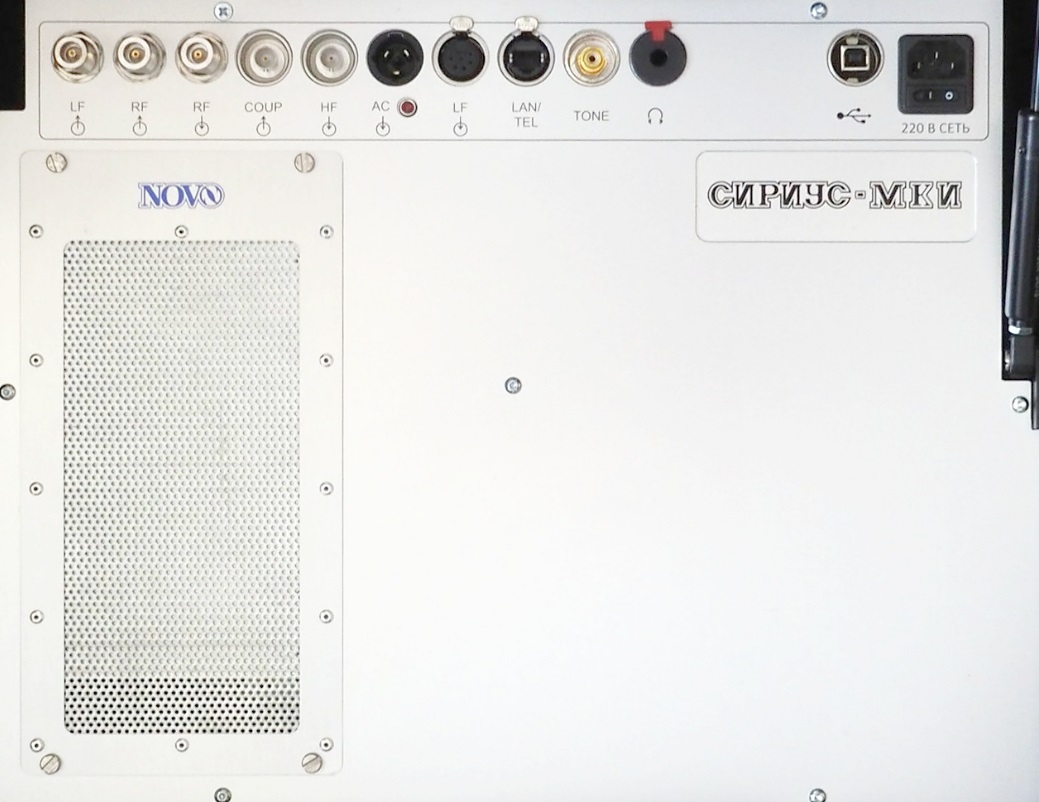

NOVO ПРОГРАММНО-АППАРАТНЫЙ КОМПЛЕКС СИРИУС-МKИ
Предназначен для автоматизированной оценки защищенности информации от утечки за счет ВЧО, ВЧН, ВЧП. Так же предназначен для выявления демаскирующих признаков электронных устройств, используемых для негласного получения информации в технических средствах, проводных коммуникациях и в помещениях.
Обзор преимуществ программно-аппаратного комплекса СИРИУС-МКИ NOVO
Программно-аппаратный комплекс «СИРИУС-МKИ» предназначен для выполнения работ по оценке эффективности защиты акустической речевой информации в технических средствах и системах от утечки за счет высокочастотного облучения (ВЧО), высокочастотного навязывания (ВЧН), высокочастотной прокачки технических средств и систем (ВЧП), выявления в цепях питания признаков работы приемников дистанционного управления (далее - КЦП ПДУ), выявления наличия нелинейных элементов в объектах контроля, подключённых к проводным линиям.
Комплекс позволяет произвести выполнение следующих работ:
- спектральный анализ низкочастотных и высокочастотных сигналов в проводных линиях
- регистрацию, прослушивание и запись сигналов речевого диапазона частот в проводных линиях;
- выявление признаков модуляции во вторичном излучении от объектов контроля;
- обнаружение эффектов высокочастотного навязывания в устройствах, подключенных к проводным или коаксиальным линиям;
- обнаружение модулированного переизлучения при подаче высокочастотного сигнала в проводные линии;
- выявление в цепях питания признаков работы приемников дистанционного управления;
- выявление в цепях питания признаков работы акустоэлектрических преобразователей;
- выявление посторонних подключений в проводных линиях и измерение расстояния до них;
- выявление наличия нелинейных элементов и RC-цепей в проверяемых линиях;
- проведение электротехнических измерений первичных параметров слаботочных проводных линий;
- формирование амплитудно-частотных характеристик четырёхполюсников;
- измерение токов утечки в электросиловых кабелях;
- вспомогательное озвучивание помещений;
- прослеживание трассы прокладки проверяемой линии в стенах и строительных конструкциях.
Средство измерения
Измерительные элементы программно-аппаратного комплекса включены в Федеральный информационный фонд по обеспечению единства измерений Российской Федерации (Государственный реестр средств измерений), имеют действующие свидетельства о поверке (калибровке).
Соответствие требованиям
Состав и технические характеристики комплекса соответствуют методическим документам, утвержденным приказами ФСТЭК России от 10 июня 2020 г. № 0011, от 22 апреля 2020 г. № 009, от 12 июля 2018 № 0022, а также требованиям, указанным в «Перечне производственного, испытательного и контрольно-измерительного оборудования, средств контроля эффективности защиты (защищенности) информации, необходимых для осуществления мероприятий и (или) оказания услуг в области защиты государственной тайны (в части технической защиты информации)», утвержденном ФСТЭК России 26 мая 2021 г.
Отечественная разработка
Программно-аппаратный комплекс «СИРИУС-МKИ» является прибором отечественного производства. В настоящее время ведутся работы по внесению комплекса в реестр промышленной продукции, произведенной на территории Российской Федерации.
Отличительные особенности
- Широкий диапазон частот генерируемых и исследуемых сигналов.
- Высокий максимальный уровень мощности и низкий фазовый шум генерируемых сигналов.
- Генерация гармонических и модулированных (АМ, АМн, ЧМ, ЧМн) сигналов.
- Широкий динамический диапазон и высокая чувствительность приема сигналов.
- Возможность проведения спектрального, корреляционного и временного анализа обрабатываемых сигналов.
- Демодуляция и прослушивание сигналов с амплитудной (АМ) и частотной (ЧМ) модуляцией.
- Возможность слухового контроля сигналов речевого диапазона частот.
- Встроенный коммутатор входных сигналов с возможностью автоматического переключения контактов.
- Наличие гальванической развязки для входных сигналов и напряжения смещения.
- Возможность проведения измерений в электросиловых кабелях под напряжением.
- Отсутствие слепых зон при рефлектометрии проводных линий.
- Наличие автоматических режимов проверки.
- Герметичный, ударопрочный корпус.
Технические характеристики программно-аппаратного комплекса СИРИУС-МКИ NOVO
Анализатор спектра*
|
Диапазон рабочих частот, не хуже |
от 9 кГц до 14,5 ГГц |
|
Минимальная частотная полоса пропускания измерительного фильтра, не более |
1,5 Гц |
|
Средний отображаемый уровень собственных шумов, дБм/Гц, не более:
| |
|
– в диапазоне частот от 10 кГц до 100 МГц; |
минус 155 |
|
– в диапазоне частот от 100 до 6000 МГц; |
минус 160 |
|
– в диапазоне частот от 6000 до 10000 МГц; |
минус 155 |
|
Уровень спектральной плотности мощности фазового шума на частоте 100 МГц при отстройке от нее на 1 кГц, не более |
минус 120 дБн/Гц |
|
Динамический диапазон измерения уровней сигналов, не менее |
100 дБ |
|
Пределы допускаемой погрешности измерения уровня входного сигнала (в диапазоне частот от 10 кГц до 10000 МГц), не более |
± 1 дБ |
Генератор высокочастотных сигналов*
|
Диапазон рабочих частот, не хуже |
от 0,1 Гц до 13 ГГц |
|
Уровень мощности выходного сигнала, не менее |
15 дБм |
|
Уровень спектральной плотности мощности фазового шума на частоте 1 ГГц при отстройке от нее на 1 кГц, не более |
минус 110 дБн/Гц |
|
Погрешность определения уровня мощности выходного сигнала |
1 дБ |
Генерация низкочастотных сигналов* (при необходимости с усилителем)
|
Диапазон рабочих частот, не хуже |
от 100 Гц до 11,2 кГц |
|
Уровень мощности выходного сигнала, не менее |
плюс 25 дБм |

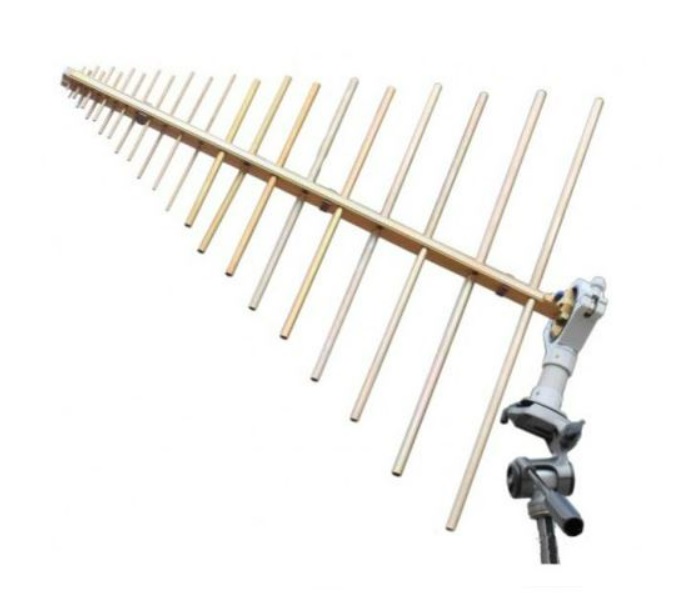

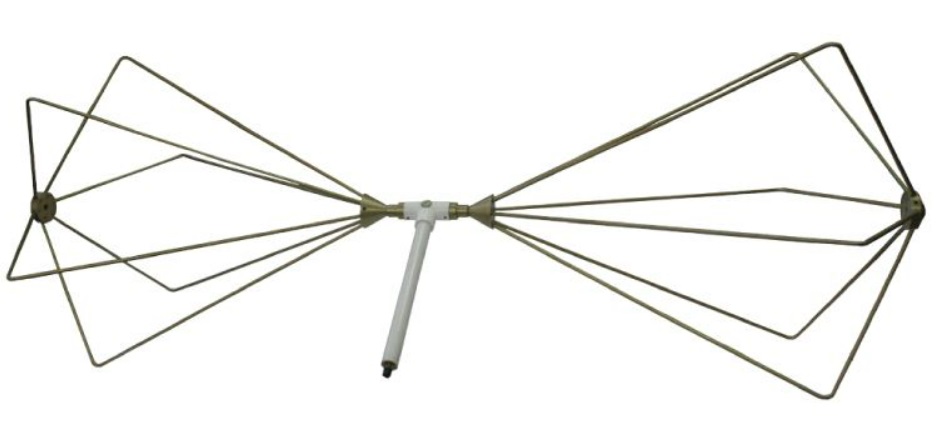

Антенна для измерения напряженности электрического поля*
|
Диапазон рабочих частот, не хуже |
от 30 МГц до 1 ГГц |
|
Коэффициент калибровки, не более |
15 дБ (1/м) на частоте 100 МГц; |
|
|
20 дБ (1/м) на частоте 300 МГц; |
|
|
30 дБ (1/м) на частоте 1 ГГц |
|
Вид поляризации |
Линейная |
|
Погрешность определения коэффициента усиления или калибровки, не более |
2 дБ |
|
Наличие свидетельства о поверке |
Да |

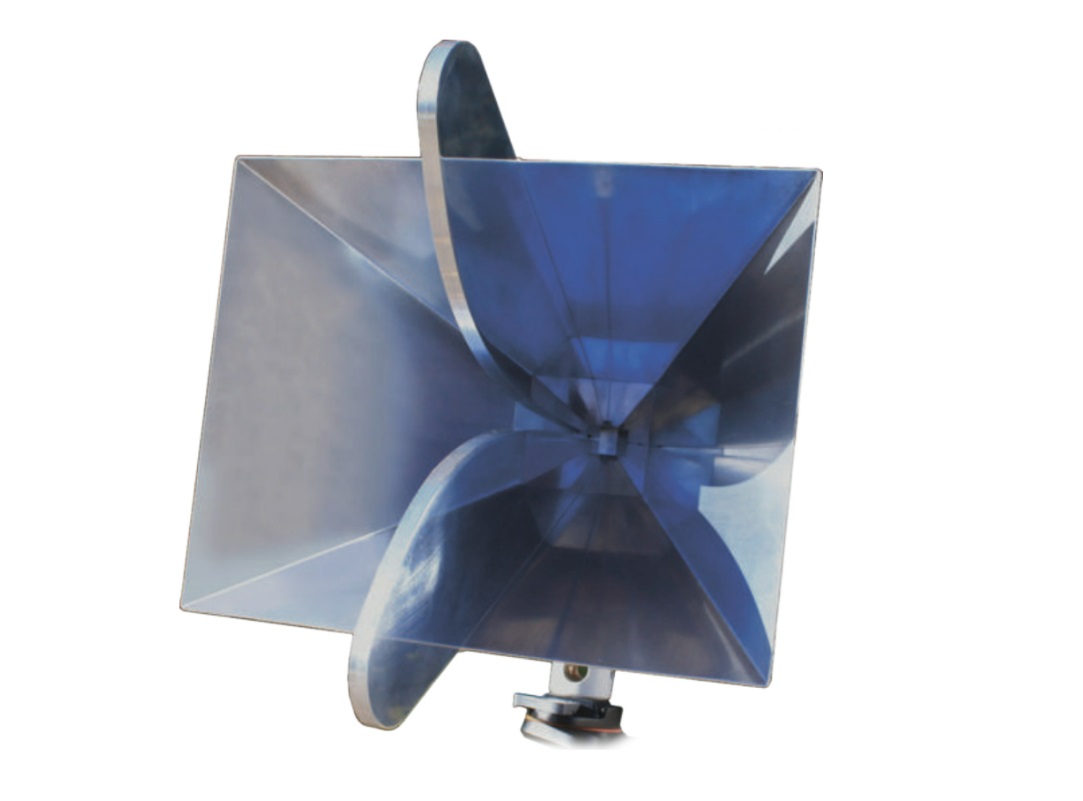

Антенна для измерения плотности потока энергии электромагнитного поля (напряженности поля)*
|
Диапазон рабочих частот, не хуже |
от 1 ГГц до 10 ГГц |
|
Коэффициент усиления, не менее |
2 дБ на частоте 1 ГГц; |
|
|
6 дБ на частоте 3 ГГц; |
|
|
8 дБ на частоте 10 ГГц |
|
или коэффициент калибровки, не более |
28 дБ (1/м) на частоте 1 ГГц; |
|
|
34 дБ (1/м) на частоте 3 ГГц; |
|
|
42 дБ (1/м) на частоте 10 ГГц |
|
Погрешность определения коэффициента усиления или калибровки, не более |
2 дБ |
|
Вид поляризации |
Линейная |
|
Наличие свидетельства о поверке |
Да |

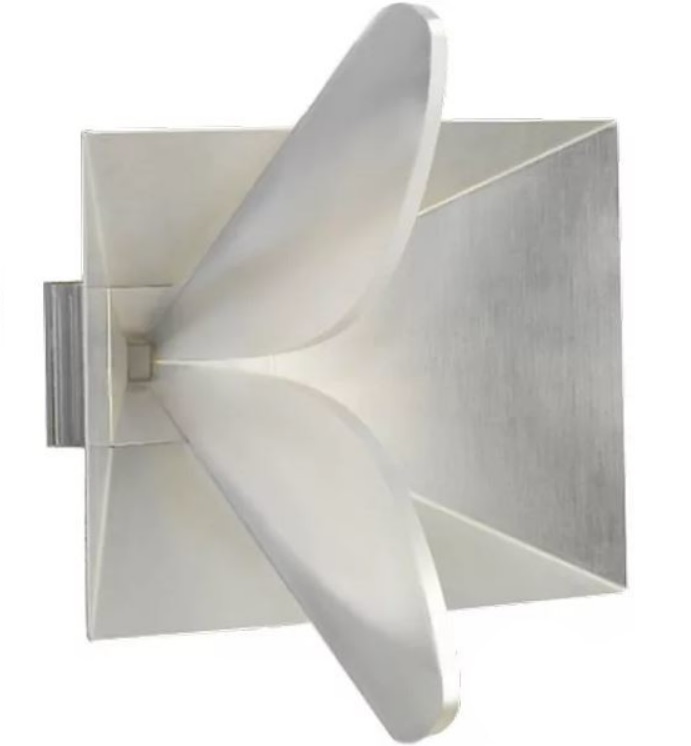

Излучающая антенна*
|
Диапазон рабочих частот, не хуже |
от 30 МГц до 10 ГГц |
|
Вид поляризации |
Линейная |
|
Погрешность определения коэффициента усиления или калибровки, не более |
2 дБ |
В диапазоне частот от 100 МГц до 1 ГГц
|
Коэффициент калибровки, не более |
15 дБ (1/м) на частоте 100 МГц; |
|
|
20 дБ (1/м) на частоте 300 МГц; |
|
|
30 дБ (1/м) на частоте 1 ГГц |
В диапазоне рабочих частот от 1 ГГц до 10 ГГц
|
Коэффициент усиления, не менее |
2 дБ на частоте 1 ГГц; |
|
|
6 дБ на частоте 3 ГГц; |
|
|
8 дБ на частоте 10 ГГц |
|
Или коэффициент калибровки, не более |
28 дБ (1/м) на частоте 1 ГГц; |
|
|
34 дБ (1/м) на частоте 3 ГГц; |
|
|
42 дБ (1/м) на частоте 10 ГГц |
Измеритель шума и вибраций (шумомер)
|
Диапазон рабочих частот, не хуже |
от 100 Гц до 11,2 кГц |
|
Диапазон измерения звукового давления (отн. 2х10-5 Па), не хуже |
от 20 дБ до 120 дБ |
|
Погрешность измерения уровня звукового давления, не более |
2 дБ |
|
Чувствительность по свободному полю, не хуже |
10 мВ/Па |
Измерительный микрофон
|
Диапазон рабочих частот, не хуже |
от 100 Гц до 11,2 кГц |
|
Чувствительность по свободному полю, не хуже |
10 мВ/Па |
|
Неравномерность АЧХ по звуковому давлению, не более |
2 дБ |
Акустический излучатель (при необходимости с усилителем)
|
Диапазон рабочих частот, не хуже |
от 100 Гц до 11,2 кГц |
|
Неравномерность АЧХ в октавных полосах, не более |
6 дБ |
|
Уровень октавного звукового давления, создаваемого на расстоянии 1 м, не менее |
90 дБ (для первой октавы) |
|
|
95 дБ (для второй октавы) |
|
|
100 дБ (для третьей и четвертой октав) |
|
|
105 дБ (для пятой, шестой и седьмой октав) |
|
Величины полей рассеяния (напряженности поля) при максимальной подводимой мощности на расстоянии 1 м по оси излучателя, не более |
20 мкА/м для магнитного поля |
|
|
0,2 мВ/м для электрического поля |
|
Нестабильность уровня интегрального звукового давления в течение непрерывной работы, не более |
2 дБ |
Токосъемник*
|
Диапазон рабочих частот, не хуже |
от 10 кГц до 400 МГц |
|
Коэффициент калибровки (при нагрузке 50 Ом), не более |
30 дБ (Ом-1) в диапазоне 10 кГц -100 кГц |
|
|
15 дБ (Ом-1) в диапазоне 100 кГц -1 МГц |
|
|
0 дБ (Ом-1) в диапазоне 1 МГц -10 МГц |
|
|
-5 дБ (Ом-1) в диапазоне 10 МГц -200 МГц |
|
|
0 дБ (Ом-1) в диапазоне 200 МГц -400 МГц |
|
Погрешность определения коэффициента калибровки, не более |
3 дБ |
|
Выходной импеданс |
50 Ом |
Устройство ввода тока в линию*
|
Диапазон рабочих частот, не хуже |
от 10 кГц до 400 МГц |
|
Уровень создаваемого тока, не менее |
5 дБ (мА) |
Эквивалент сети
|
Диапазон рабочих частот, не хуже |
от 9 кГц до 400 МГц |
Управляющие программное обеспечение
|
Обеспечивает автоматизированную калибровку эталонных переизлучателей, а также автоматизированное измерение уровней и параметров сигналов в режимах ВЧО, ВЧН, ВЧП, в соответствии с методическими документами, утвержденными приказами ФСТЭК России |
соответствие |
Устройство подключения к линиям (согласующее)
|
Диапазон рабочих частот, не хуже |
от 10 кГц до 400 МГц |
|
Рабочее напряжение (постоянная составляющая) |
до 100 В |
Вставка в шину заземления
|
Диапазон рабочих частот, не хуже |
от 10 кГц до 400 МГц |
|
Максимальный ток |
10 А |
Комплект мерных отрезков токопроводящих линий (кабелей, проводов)
|
Марки проводов |
TCB, NYM, КСПэВ, ТПП, UTP5e |
|
Длина, не менее |
5 м |
* Допускается комплектовать Комплекс несколькими приборами для перекрытия требуемых диапазонов.
Обнаружение признаков работы приемников дистанционного управления
|
Диапазон частот выходного сигнала, МГц |
10 – 7000 |
|
Минимальный шаг перестройки частоты выходного сигнала, кГц, не более |
1 |
|
Уровень выходного сигнала, дБм |
от минус 20 до плюс 13 |
|
Вид модуляции выходного сигнала |
ЧМ; ЧМн; АМ; АМн |
|
Частота сигнала модуляции, Гц |
100 – 100 000 |
|
Диапазон частот исследуемого сигнала, Гц |
100 – 100 000 |
|
Минимальная полоса разрешения, Гц |
0.1 |
|
Максимальная чувствительность сигнал/шум 10 дБ), нВ/Гц, не более |
100 |
|
Входное сопротивление при симметричном (сбалансированном) подключении, кОм, не более |
100 |
|
Входное сопротивление при несимметричном подключении, кОм, не более |
50 |
Обнаружение сигналов акустического преобразования
|
Диапазон частот входного сигнала Гц |
100 – 12000 |
|
Минимальная полоса разрешения, Гц |
0.1 |
|
Максимальная чувствительность (предусилитель 40 дБ, сигнал/шум 10 дБ), нВ/Гц, не более |
100 |
|
Входное сопротивление при симметричном (сбалансированном) подключении, кОм, не более |
100 |
|
Входное сопротивление при несимметричном подключении, кОм, не более |
50 |
Комплект поставки программно-аппаратного комплекса СИРИУС-МКИ NOVO
- Основной блок - 1 шт.
- Анализатор спектра «СК-4 НОВО АС-12» - 1 шт.
- Генератор высокочастотных сигналов «Г 7 НОВО ГСП-10» - 1 шт.
- Генератор низкочастотных сигналов - 1 шт.
- Управляющая ПЭВМ (ноутбук) - 1 шт.
- Программа расчёта показателей измерений - 1 комплект
- Комплект приёмных антенн - 1 комплект
- Комплект излучающих антенн - 1 комплект
- Шумомер (анализатор спектра) с измерительным микрофоном и калибратором акустическим - 1 комплект
- Излучатель акустический - 1 шт.
- Токосъемник измерительный - 1 шт.
- Индуктор магнитный - 1 шт.
- Комплект мерных отрезков токопроводящих линий (кабелей, проводов) - 1 шт.
- Комплект эквивалентов нагрузок для интерфейсов и разъёмов - 1 шт.
- Комплект эталонных датчиков - 1 шт.
- Комплект устройств подключения и вставки в шину заземления - 1 шт.
- Управляемый антенный коммутатор СВЧ - 1 шт.
- Эквивалент сети - 1 шт.

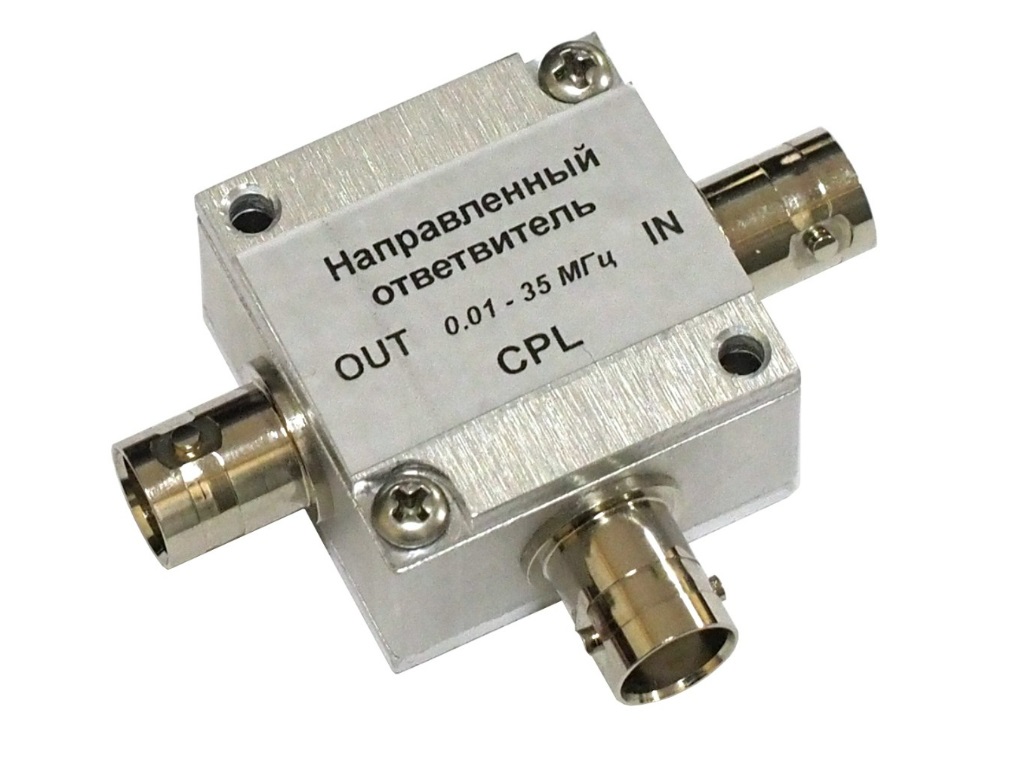

- Направленный ответвитель (диапазон 1) - 1 шт.
- Направленный ответвитель (диапазон 2) - 1 шт.
- Головные телефоны - 1 шт.
- Указатель проводки - 1 шт.
- Измерительные клещи - 1 шт.
- Комплект кабелей и переходников - 1 шт.
- Руководство по эксплуатации - 1 шт.
- Паспорт - 1 шт.
