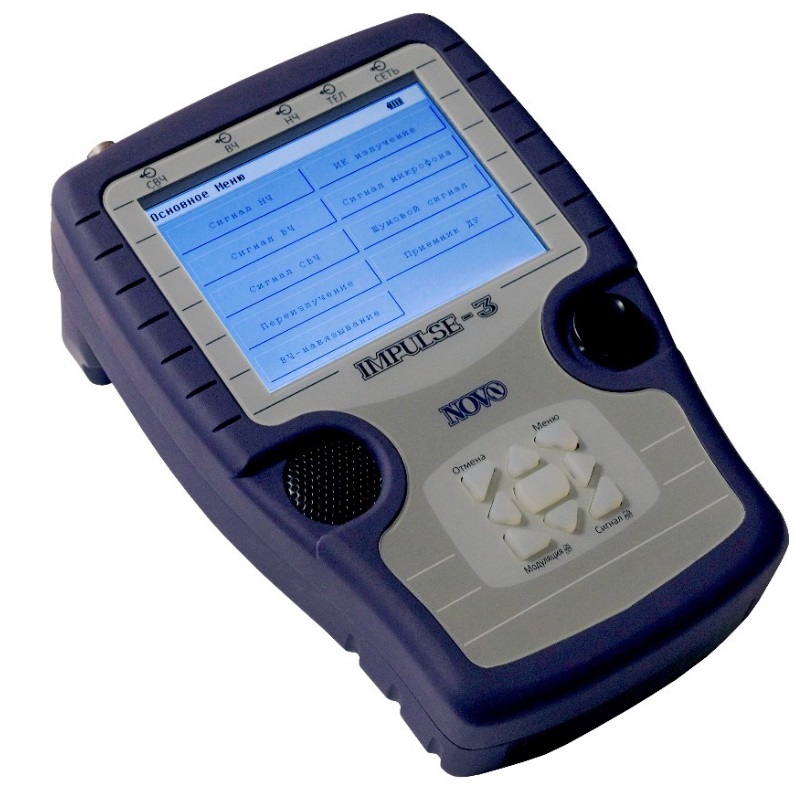

NOVO Многофункциональный имитатор сигналов Импульс-3
Многофункциональный имитатор сигналов «ИМПУЛЬС-3» предназначен для имитации работы средств съема и передачи информации по различным каналам связи. Имитатор используется для проверки работоспособности поисковой аппаратуры, при проведении поисковых мероприятий, для оценки защищенности помещений, а также для подготовки специалистов-операторов поисковой техники.
Обзор преимуществ многофункционального имитатора сигналов Импульс-3 NOVO
Многофункциональный имитатор сигналов «ИМПУЛЬС-3» предназначен для имитации работы средств съема и передачи информации по различным каналам связи.
Имитатор используется для проверки работоспособности поисковой аппаратуры, при проведении поисковых мероприятий, для оценки защищенности помещений, а также для подготовки специалистов-операторов поисковой техники.
Имитатор воспроизводит физические процессы, сопровождающие утечку информации по различным каналам связи, и позволяет провести их объективную оценку.
Возможности изделия
Прибор может имитировать:
- работу средств формирования и передачи сигналов звуковых частот в проводных коммуникациях;
- работу средств формирования и передачи высокочастотных сигналов в проводных коммуникациях, в том числе в силовых сетях переменного тока;
- излучение радиочастотных средств передачи информации;
- работу устройств, использующих процесс высокочастотного навязывания;
- работу переизлучателей радиочастотных сигналов;
- формирование низкочастотного сигнала в цепях питания от работы приемников дистанционного управления;
- эффект акустоэлектрического преобразования в технических средствах;
- работу устройств, использующих в качестве канала передачи ИК-диапазон.
Отличительные особенности
- широкий диапазон частот и амплитуд генерируемых сигналов;
- возможность имитации сигналов в различных линиях связи, а также в сети переменного тока;
- возможность имитации радиосигналов с разнообразными видами модуляции;
- расширенный состав комплектации изделия, обеспечивающий удобство подключения к различным цепям и линиям;
- питание как от сети переменного тока, так и от встроенного аккумулятора;
- удобное управление режимами работы изделия;
- небольшие размеры и вес.
Технические характеристики многофункционального имитатора сигналов Импульс-3 NOVO
Технические характеристики в режиме «Сигнал НЧ» (Формирование сигнала звуковой частоты)
|
Диапазон частот выходного сигнала, Гц |
20 – 100000 |
|
Минимальный шаг перестройки частоты, Гц |
1, не более |
|
Погрешность установки частоты выходного сигнала |
10-4, не более |
|
Диапазон установки амплитуды выходного сигнала, мВ |
0.001 – 2000 |
|
Минимальный шаг перестройки амплитуды, мкВ |
1, не более |
|
Погрешность установки амплитуды выходного сигнала (в диапазоне частот 200 – 100000 Гц), % |
5, не более |
|
Выходное сопротивление, Ом |
50 |
Технические характеристики в режиме «Сигнал ВЧ» (Формирование высокочастотного сигнала)
|
Диапазон частот выходного сигнала, кГц |
9 – 150000 |
|
Минимальный шаг перестройки частоты, Гц |
1, не более |
|
Погрешность установки частоты выходного сигнала |
10-4, не более |
|
Диапазон установки амплитуды выходного сигнала, дБм (В) |
от минус 107 до плюс 13 (1∙10-6 – 2∙100) |
|
Минимальный шаг перестройки амплитуды, дБм (мкВ) |
1 (1), не более |
|
Выходное сопротивление, Ом |
50 |
|
Вид модуляции выходного сигнала |
АМ; ЧМ |
|
Сигнал модуляции |
тон; микрофон; шум |
|
Диапазон частот сигнала модуляции (для вида Тон), Гц |
100 – 20000 |
|
Диапазон изменения коэффициента модуляции АМ сигнала, дБн (%) |
от минус 106 до минус 6 (0.001 – 100) |
|
Шаг перестройки коэффициента модуляции, дБн |
10 |
|
Диапазон установки девиации ЧМ сигнала, кГц |
1 – 200 |
Технические характеристики в режиме «Сигнал СВЧ» (Формирование радиочастотного сигнала)
|
Диапазон частот выходного сигнала, МГц |
54 – 14000 |
|
Минимальный шаг перестройки частоты выходного сигнала, кГц |
1 |
|
Погрешность установки частоты выходного сигнала |
10-5, не более |
|
Номинальная мощность выходного сигнала (аттенюатор 0 дБ), дБм |
0 |
|
Спектральная плотность мощности фазовых шумов (на частоте 1 ГГц, при отстройке на 1 кГц, дБн/Гц |
минус 100, не более |
|
Выходное сопротивление, Ом |
50 |
|
Выходной аттенюатор, дБ |
0 – 30 |
|
Шаг перестройки аттенюатора, дБ |
1 |
|
Вид модуляции выходного сигнала |
FM; FSK; PSK; ASK; QAM |
|
Сигнал модуляции |
тон; микрофон; случайная битовая последовательность |
|
Частота сигнала модуляции (для вида Тон), Гц |
100 – 20000 |
|
Шаг перестройки частоты модуляции, Гц |
100 |
|
Скорость передачи псевдослучайных данных, бит/с |
300 – 19200 |
|
Методы модификации спектра |
DSSS; FHSS; СКП |
Технические характеристики в режиме «Переизлучение» (Переизлучение радиочастотного сигнала)
|
Диапазон частот переизлучаемых сигналов, МГц |
200 ÷ 650 |
|
Сигнал модуляции |
тон; микрофон |
|
Частота сигнала модуляции, Гц |
100 – 20000 |
|
Диапазон изменения уровня воздействия, % |
1 – 100 |
Технические характеристики в режиме «ВЧ - навязывание» (Формирование эффекта высокочастотного навязывания)
|
Диапазон частот входного сигнала, кГц |
9 – 400000 |
|
Амплитуда входного сигнала, В |
1, не более |
|
Входное сопротивление, Ом |
100 |
|
Модулирующий сигнал |
тон; микрофон |
|
Частота сигнала модуляции (для вида Тон), Гц |
100 – 20000 |
|
Диапазон изменения уровня воздействия, % |
1 – 100 |
Технические характеристики в режиме «ИК-излучение» (Формирование сигнала в ИК-диапазоне)
|
Диапазон установки поднесущей частоты, кГц |
9 – 10000 |
|
Минимальный шаг перестройки поднесущей частоты, Гц |
1, не более |
|
Подводимая мощность, мВт |
10; 100 |
|
Вид модуляции |
ЧМ |
|
Модулирующий сигнал |
тон; микрофон |
|
Частота сигнала модуляции (для вида Тон), Гц |
100 – 20000 |
|
Минимальный шаг перестройки частоты модуляции, Гц |
1 |
|
Девиация ЧМ, кГц |
1 – 200 |
Технические характеристики в режиме «Сигнал микрофона» (Формирование сигнала от встроенного микрофона)
|
Чувствительность, В/Па |
1 – 100 |
|
Трехполосная регулировка частотной характеристики, дБ |
±14, с шагом 1 |
|
Диапазон регулировки АРУ, дБ |
40 |
|
Выходное сопротивление, Ом |
50 |
|
Максимальная амплитуда выходного сигнала, В |
2 |
|
Выходной аттенюатор, дБ |
0 – 60, с шагом 10 |
Технические характеристики в режиме «Шумовой сигнал» (Формирование шумового сигнала в звуковом диапазоне частот)
|
Полоса частот выходного сигнала (по уровню -6 дБ), Гц |
100 – 10000 |
|
Диапазон установки амплитуды выходного сигнала, дБВ |
от минус 120 до 0 |
|
Шаг перестройки амплитуды выходного сигнала, дБВ |
6 |
|
Регулировка частотной характеристики, дБ |
±14 |
|
Выходное сопротивление, Ом |
50 |
Технические характеристики в режиме «Приемники ДУ» (Формирование демодулированного НЧ-сигнала от приёмника ДУ)
|
Центральная рабочая частота, МГц |
433.92 |
|
Ширина полосы пропускания, по уровню -3 dB, МГц |
±3 |
|
Вид модуляции сигнала облучения |
AM |
|
Допустимый диапазон частот сигнала модуляции, Гц |
100 ÷ 100000 |
|
Чувствительность антенного входа приемного устройства, дБм |
минус 100 |
|
Уровень выходного сигнала, дБВ (мкВ) |
от минус 120 до минус 60 (1 – 1000) |
|
Шаг перестройки уровня выходного сигнала, дБВ |
10 |
Технические характеристики коротковолнового инфракрасного излучателя
|
Тип излучающего диода |
L53SF4C |
|
Центральная частота излучения, нм |
880 |
|
Диапазон излучаемой мощности, (по уровню 0.5 макс. интенсивности) |
860 – 900 |
|
Максимальная интенсивность излучения (средний ток 50 мА), мВт/ср |
100 |
|
Направленность излучения (по уровню 0.5 макс. интенсивности) |
±10° |
|
Внешний отличительный признак |
бронзовый наконечник |
Технические характеристики длинноволнового инфракрасного излучателя
|
Тип излучающего диода |
LED17HP-PRW |
|
Центральная частота излучения, нм |
1740 |
|
Диапазон излучаемой мощности, (по уровню 0.5 макс. интенсивности) |
1630 – 1820 |
|
Максимальная интенсивность излучения (средний ток 50 мА), мВт/ср |
4 |
|
Направленность излучения (по уровню 0.5 макс. интенсивности) |
±5° |
|
Внешний отличительный признак |
чёрный наконечник |
Технические характеристики переизлучателя радиочастотного
|
Тип приемной антенны |
четвертьволновой несимметричный вибратор |
|
Длина антенны (регулируемая), мм |
180 – 950 |
|
Диапазон эффективно переизлучаемых частот, МГц |
200 – 650 |
|
Поляризация |
круговая |
|
Диаграмма направленности |
вертикальная |
|
Входное сопротивление, Ом |
50 |
|
Тип соединительного разъема |
BNC |
|
Внешний отличительный признак |
разъём BNC, белое основание |
Технические характеристики антенны излучающей телескопической
|
Тип антенны |
четвертьволновой несимметричный вибратор |
|
Длина антенны (регулируемая), мм |
180 – 950 |
|
Диапазон согласованных частот, МГц |
80 – 420 |
|
Поляризация |
круговая |
|
Диаграмма направленности |
вертикальная |
|
Входное сопротивление, Ом |
50 |
|
Тип соединительного разъема |
N |
|
Внешний отличительный признак |
разъём N-типа |
Технические характеристики антенны широкополосной направленной
|
Диапазон рабочих частот, МГц |
300 – 14000 |
|
Диаграмма направленности
- в вертикальной плоскости, градус - 40 - 90 - в горизонтальной плоскости, градус - 70 | |
|
Поляризация |
линейная вертикальная |
|
Входное сопротивление, Ом |
50 |
|
Тип соединительного разъема |
N |
|
Габаритные размеры, мм |
180 х 120 х 30 |
Общие технические характеристики
|
Напряжение внешнего питания, В |
12.6 |
|
Потребляемый ток, не более, мА |
750 |
|
Габариты основного блока, мм |
170 х 260 х 130, не более |
|
Вес основного блока изделия, кг |
1.4, не более |
|
Диапазон рабочих температур, оС |
от плюс 10 до плюс 45 |
Комплект поставки многофункционального имитатора сигналов Импульс-3 NOVO
- Многофункциональный имитатор сигналов (основной блок) – 1 шт
- Сетевой источник питания (зарядное устройство) 220 V / 12.6 V – 1 шт
- Кабель соединительный сетевой для сетевого источника питания – 1 шт
- Антенна излучающая телескопическая – 1 шт
- Антенна широкополосная направленная – 1 шт
- Переизлучатель радиочастотный – 1 шт
- Кабель соединительный «Вилка RJ11 — Вилка RJ11» – 1 шт
- Переходник одна вилка «RJ-11 — два гнезда RJ-11» – 1 шт
- Кабель соединительный «Вилка RCA — Вилка RCA» – 1 шт
- Кабель соединительный «Вилка BNC — Вилка BNC» – 1 шт
- Кабель соединительный «Вилка BNC — Зажимы типа "крокодил" – 1 шт
- Кабель соединительный «Розетка GX12-4 — Вилка сетевая» – 1 шт
- Переходник «Вилка BNC — Розетка RCA» – 1 шт
- Инфракрасный излучатель коротковолновой (бронзовый наконечник) – 1 шт
- Инфракрасный излучатель длинноволновой (чёрный наконечник) – 1 шт
- Аккумулятор 18650 3.7 В – 3 шт (Установлены)
- Стилус – 1 шт
- Транспортная укладка (кейс) – 1 шт
- Руководство по эксплуатации – 1 шт
- Паспорт – 1 шт
