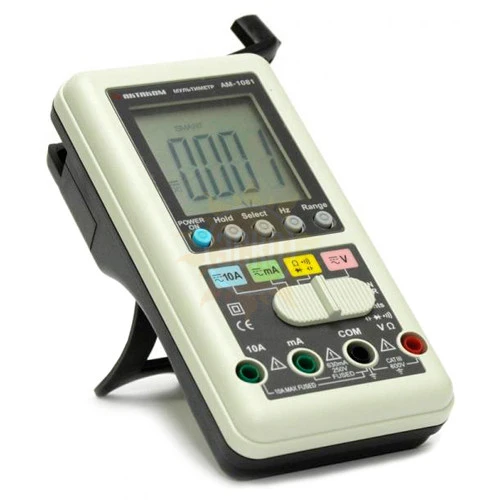

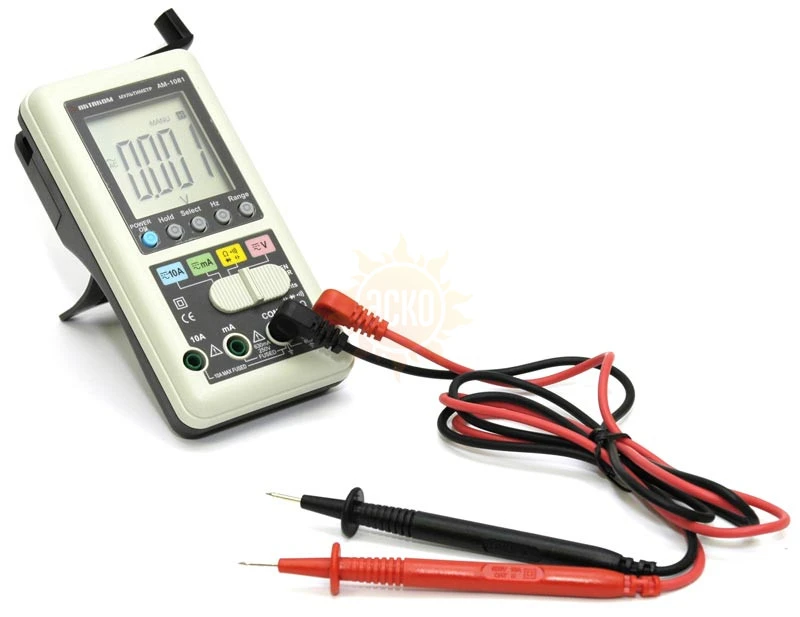

Мультиметр Aktakom АМ-1081

Внимание! Батарейка в комплект поставки прибора не входит.

Назначение мультиметра АМ-1081:

Мультиметр АМ-1081 предназначен для измерений постоянного и переменного тока и напряжения, сопротивления, емкости, частоты, проверки диодов и прозвонки электрических цепей. Подзарядка встроенного аккумулятора производится от ручного генератора, может питаться от батарей.

Измерение силы постоянного/переменного тока с помощью мультиметра АКТАКОМ АМ-1081:

Предупреждение: Максимальные измеряемые токи не должны превышать 600 мА в режиме «mA», 10 А в режиме «10 A», в противном случае перегорит защитный предохранитель.

Подсоедините чёрный измерительный провод к гнезду «COM». При измерении силы тока в диапазоне «mA» подсоедините красный измерительный провод к гнезду «mA», при измерении силы тока в диапазоне «10 А» подсоедините красный измерительный провод к гнезду «10 A».

Установите переключатель режимов в зависимости от диапазона измерений в положение «mA» или «10 A».

Включите АМ-1081 однократным нажатием кнопки Power, на дисплее появится индикатор «Smart». Выключите питание измеряемой цепи, подключите последовательно красный и черный щупы в разрыв цепи и включите питание этой цепи. АМ-1081 готов измерять силу тока с автоматическим выбором диапазона.

Измерение напряжения постоянного/переменного тока с помощью мультиметра АКТАКОМ АМ-1081:

Предупреждение: Измерение высокого напряжения следует выполнять осторожно, чтобы избежать поражения электрическим током.

Подсоедините чёрный измерительный провод к гнезду «COM», а красный измерительный провод – к гнезду «VΩ». Установите переключатель режимов в положение «V» и включите мультиметр АМ-1081 однократным нажатием кнопки Power, на дисплее появится индикатор «Smart». АМ-1081 готов измерять напряжение с автоматическим выбором диапазона.

Измерение сопротивления, ёмкости, тест диодов и проверка целостности цепи с помощью мультиметра АКТАКОМ АМ-1081:

Предупреждение: При измерении сопротивления, ёмкости и проверке целостности цепи во избежание поражения электрическим током следует убедиться, что питание проверяемой цепи отключено и все конденсаторы, подключенные к ней полностью разряжены.

Подсоедините чёрный измерительный провод к гнезду «COM», а красный измерительный провод – к гнезду «VΩ». Установите переключатель режимов в положение «Ω».

Включите мультиметр АМ-1081 однократным нажатием кнопки Power, на дисплее появится индикатор «Smart». Чтобы выбрать измеряемую функцию вручную, нажмите кнопку Select (индикатор «Smart» отключится).

АМ-1081 готов измерять величину сопротивления, ёмкости, тест диодов и проверку целостности цепи с автоматическим выбором диапазона. При проверка целостности цепи («прозвонке»), если величина измеряемого сопротивления менее 10 Ом, раздастся звуковой сигнал, а на дисплее появится индикатор .

Полноценный тест диодов требует проведения как прямого, так и обратного измерения.

При прямой полярности подключения диода, через диод протекает прямой ток и приблизительное значение прямого напряжения будет отображено на дисплее. При обратной полярности подключения диода происходит обратный тест диода. Если тест пройден успешно (диод не «пробит»), на дисплее будет отображён индикатор «OL». Если диод оказался дефектным, на дисплее отобразится символ «.000» или другие цифры.

Измерение частоты с помощью мультиметра АКТАКОМ АМ-1081:

В режимах измерения переменного тока или напряжения нажатие кнопки Hz переводит мультиметр АМ-1081 в режим измерения частоты с автовыбором диапазона.
