МСВ-МГ4М Машина силовоспроизводящая (силозадающая)
Машины МСВ-МГ4 предназначены для воспроизведения единицы силы и передачи ее размера средствам измерений (динамометры растяжения и сжатия, крановые весы и весоизмерительные датчики) при поверке и калибровке. Машины соответствуют требованиям, предъявляемым к рабочим эталонам 1-го разряда согласно государственной поверочной схеме для средств измерений силы, утвержденной приказом Росстандарта от 22.10.2019 № 2498.
Поверка машины силовоспроизводящей МСВ-МГ4М Стройприбор, срок от 2 до 7 дней
Номер в ГРСИ РФ: 83529-21
Обзор преимуществ машины силовоспроизводящей (силозадающей) МСВ-МГ4М Стройприбор
Машины МСВ-МГ4 предназначены для воспроизведения единицы силы и передачи ее размера средствам измерений (динамометры растяжения и сжатия, крановые весы и весоизмерительные датчики) при поверке и калибровке. Машины соответствуют требованиям, предъявляемым к рабочим эталонам 1-го разряда согласно государственной поверочной схеме для средств измерений силы, утвержденной приказом Росстандарта от 22.10.2019 № 2498.

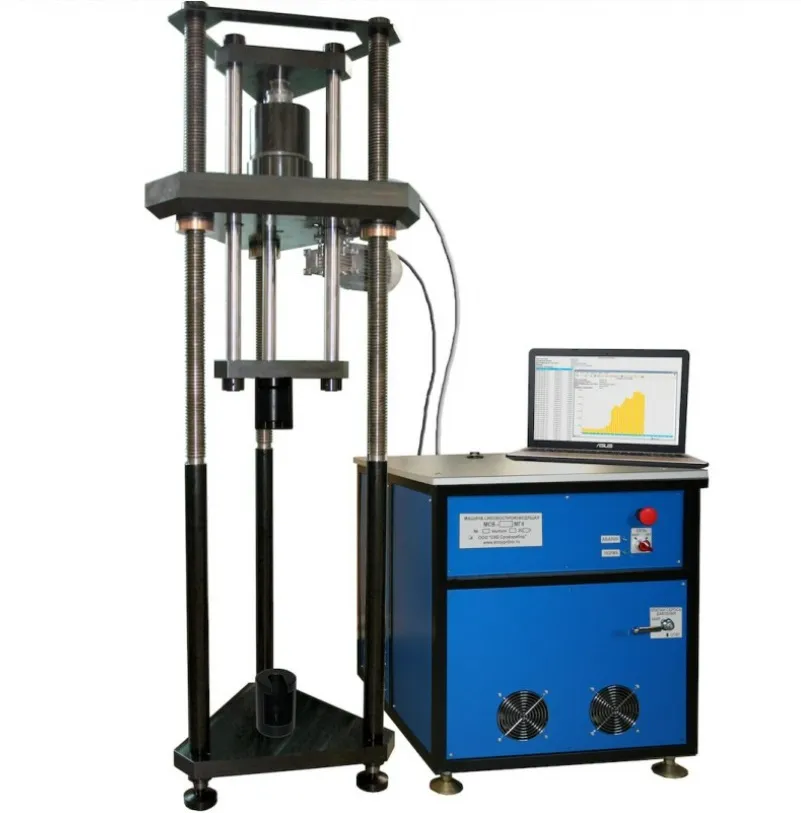

Конструктивно машина состоит из станины, исполненной в виде жесткой рамы, шкафа управления, измерительной системы и силоизмерительного тензодатчика.
Станина состоит из силовой рамы с подвижной траверсой, реверсора и скомпонована так, что нагружающий гидроцилиндр, поверяемое средство измерений и силоизмерительный тензодатчик посредством станины и реверсора соединены в последовательную силовую цепь. Все элементы этой цепи находятся под одинаковой нагрузкой, создаваемой нагружающим гидроцилиндром.
Изменение высоты зоны растяжения осуществляется электроприводом механизма перемещения подвижной траверсы.
Машина не нуждается в фундаменте и монтируется на виброопорах.
Принцип действия машины основан на сравнении выходных сигналов силоизмерительного датчика и поверяемого средства измерений при нагружении их одной и той же нагрузкой.
Выборка зазоров и грубое нагружение обеспечивается гидронасосом с электроприводом. Точное поддержание и регулируемое изменение нагрузки обеспечивается следящей гидросистемой с электрическими сервоприводами.
Машина комплектуется оригинальным вторичным преобразователем и программным обеспечением.
Испытание динамометров в соответствии с методикой поверки может осуществляться в ручном или автоматическом режимах, включающих обжатие, трехкратное нагружение, нагружение прямым ходом и разгружение обратным ходом с оформлением протокола поверки. Выбор режима осуществляется пользователем.
Технические характеристики машины силовоспроизводящей (силозадающей) МСВ-МГ4М Стройприбор
|
Наименование характеристик |
Тип машины |
||||||
|
МСВ-10/1МГ4М |
МСВ-10/2МГ4М |
МСВ-50/1МГ4М |
МСВ-50/2МГ4М |
МСВ-100/1МГ4М |
МСВ-100/2МГ4М |
МСВ-200/1МГ4М |
|
|
Цена, тыс. рублей (НДС не облагается) |
по запросу |
5 439 |
по запросу |
5 848,5 |
по запросу |
6 646,5 |
по запросу |
|
Диапазон воспроизведения силы, кН |
от 0,1 до 10 |
от 0,2 до 10 |
от 0,5 до 50 |
от 1 до 50 |
от 1 до 100 |
от 2 до 100 |
от 2 до 200 |
|
Дискретность, Н (кН) |
0,01 |
0,05 |
0,1 |
0,2 |
|||
|
Пределы допускаемой относительной погрешности, % |
±0,02 |
||||||
|
Колебание нагрузки в заданной точке, Н (кН), не более |
0,03 |
0,15 |
0,3 |
0,6 |
|||
|
Колебание нагрузки в заданной точке, %, не более |
0,0003 |
||||||
|
Скорость изменения нагрузки, кН/с |
0,001 ... 0,4 |
0,001 ... 2 |
0,001 ... 4 |
0,001 ... 5 |
|||
|
Время выхода на заданное усилие (ступень), с, не более |
30 |
||||||
|
Время удержания нагрузки в заданной точке, мин, не менее |
не ограничено |
||||||
|
Диапазон рабочих температур, °С |
от +18 до +26 |
||||||
|
Габаритные размеры силовой рамы**, мм, не более: |
|||||||
|
− длина |
650 |
650 |
650 |
650 |
|||
|
− ширина |
800 |
800 |
800 |
800 |
|||
|
− высота |
2300 |
2300 |
2300 |
2300 |
|||
|
Габаритные размеры шкафа управления, мм, не более: |
|||||||
|
− длина |
740 |
||||||
|
− ширина |
760 |
||||||
|
− высота |
620 |
||||||
|
Ход подвижной траверсы, мм, не менее |
900 |
900 |
|||||
|
Скорость перемещения траверсы, мм/мин, не менее |
160 |
||||||
|
Минимальная высота зоны сжатия *, мм |
250 |
250 |
300 |
300 |
|||
|
Минимальная высота зоны растяжения *, мм |
700 |
700 |
900 |
900 |
|||
|
Масса машины (масса шкафа управления)**, кг, не более |
700 (120) |
700 (120) |
700 (120) |
700 (120) |
|||
|
Электрическое питание от сети переменного тока |
|||||||
|
− напряжение, В |
от 207 до 253 |
||||||
|
− частота, Гц |
от 49 до 51 |
||||||
|
Потребляемая мощность, В·А, не более |
1500 |
||||||
|
Вероятность безотказной работы за 10 000 ч |
0,95 |
||||||
|
Срок службы, лет |
10 |
* - Размеры по требованию заказчика
** - Высота и масса машин зависит от рабочего пространства. При увеличении высоты рабочего пространства высота и масса машины увеличивается на соответствующее значение.
|
Наименование характеристик |
Тип машины |
|||||||
|
МСВ-250/1МГ4М |
МСВ-250/2МГ4М |
МСВ-300/1МГ4М |
МСВ-300/2МГ4М |
МСВ-500/1МГ4М |
МСВ-500/2МГ4М |
МСВ-1000/1МГ4М |
МСВ-1000/2МГ4М |
|
|
Цена, тыс. рублей (НДС не облагается) |
по запросу |
7 119 |
по запросу |
7 308 |
по запросу |
8 158,5 |
по запросу |
8 767,5 |
|
Диапазон воспроизведения силы, кН |
от 2,5 до 250 |
от 5 до 250 |
от 3 до 300 |
от 6 до 300 |
от 5 до 500 |
от 10 до 500 |
от 10 до 1000 |
от 20 до 1000 |
|
Дискретность, Н (кН) |
0,2 |
0,2 |
0,5 |
1 |
||||
|
Пределы допускаемой относительной погрешности, % |
±0,02 |
|||||||
|
Колебание нагрузки в заданной точке, Н (кН), не более |
0,6 |
0,6 |
1,5 |
3 |
||||
|
Колебание нагрузки в заданной точке, %, не более |
0,0003 |
|||||||
|
Скорость изменения нагрузки, кН/с |
0,001 ... 5 |
0,001 ... 5 |
0,001 ... 10 |
0,001 ... 20 |
||||
|
Время выхода на заданное усилие (ступень), с, не более |
30 |
|||||||
|
Время удержания нагрузки в заданной точке, мин, не менее |
не ограничено |
|||||||
|
Диапазон рабочих температур, °С |
от +18 до +26 |
|||||||
|
Габаритные размеры силовой рамы**, мм, не более: |
||||||||
|
− длина |
650 |
700 |
950 |
950 |
||||
|
− ширина |
800 |
850 |
850 |
1100 |
||||
|
− высота |
2300 |
2600 |
3000 |
3400 |
||||
|
Габаритные размеры шкафа управления, мм, не более: |
||||||||
|
− длина |
740 |
|||||||
|
− ширина |
760 |
|||||||
|
− высота |
620 |
|||||||
|
Ход подвижной траверсы, мм, не менее |
900 |
900 |
1000 |
1000 |
||||
|
Скорость перемещения траверсы, мм/мин, не менее |
160 |
|||||||
|
Минимальная высота зоны сжатия *, мм |
300 |
300 |
350 |
350 |
||||
|
Минимальная высота зоны растяжения *, мм |
900 |
900 |
1000 |
1000 |
||||
|
Масса машины (масса шкафа управления)**, кг, не более |
700 (120) |
900 (120) |
1400 (120) |
3400 (120) |
||||
|
Электрическое питание от сети переменного тока |
||||||||
|
− напряжение, В |
от 207 до 253 |
|||||||
|
− частота, Гц |
от 49 до 51 |
|||||||
|
Потребляемая мощность, В·А, не более |
1500 |
|||||||
|
Вероятность безотказной работы за 10 000 ч |
0,95 |
|||||||
|
Срок службы, лет |
10 |
* - Размеры по требованию заказчика
** - Высота и масса машин зависит от рабочего пространства. При увеличении высоты рабочего пространства высота и масса машины увеличивается на соответствующее значение.
Комплект поставки машины силовоспроизводящей (силозадающей) МСВ-МГ4М Стройприбор
-
Cиловая рама с реверсором и нагружающим гидроцилиндром
-
Силоизмерительный тензодатчик класса точности С5
-
Шкаф управления
-
Внешний пульт управления
-
Кабель связи с ПК
-
Программное обеспечение
-
Соединительный кабель датчика перемещения
-
Сетевой кабель
-
Комплект проставок
-
Вилочные захваты
-
П-образные захваты
-
Фиксаторы поворота реверсора
-
Руководство по эксплуатации
-
Паспорт
-
Методика калибровки.
По спецзаказу:
- ПК (ноутбук).
