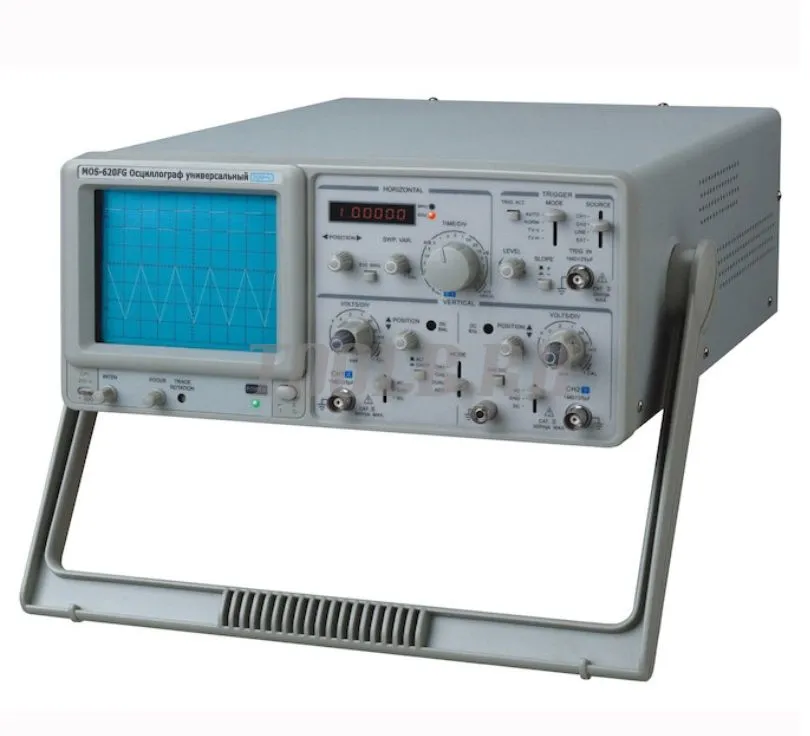

MOS-620FG Осциллограф универсальный 20 МГц с частотомером
MOS-620FG является аналоговым двухканальным осциллографом.
Предназначен для исследования формы электрических сигналов и измерения параметров сигналов в диапазоне частот до 20 МГц, длительностью от 20 нс до 0,2 с.
Обзор преимуществ осциллографа универсального MOS-620FG Тетрон
- MOS-620FG является аналоговым двухканальным осциллографом.
- Предназначен для исследования формы электрических сигналов и измерения параметров сигналов в диапазоне частот до 20 МГц, длительностью от 20 нс до 0,2 с.
- Осциллограф MOS-620FG оснащен встроенным шестизначным частотомером.
- ТВ синхронизация (кадр, строка), режим Х-Y, модуляция по Z-входу.
- Все данные выводятся с помощью ЭЛТ высокой яркости на экран размером 80х100 мм.
- В комплекте с прибором поставляется паспорт.
- По требованию заказчика оформляется сертификат о поверке.
Технические характеристики осциллографа универсального MOS-620FG Тетрон
|
Количество каналов
|
2
|
|
Полоса пропускания
|
20 МГц
|
|
Основная погрешность
|
не более 3%
|
|
Чувствительность
|
5 мВ/дел - 5 В/дел (10 ступеней)
|
|
Связь по переменному току (AC coupling)
|
|
|
Время нарастания
|
17,5 нс
|
|
Входной импеданс
|
1 МОм
|
|
Входная емкость
|
25 пФ
|
|
Вертикальное отклонение
|
|
|
Коэффициент отклонения
|
5 мВ/дел. - 5 В/дел.
|
|
Регулировка коэффициента отклонения
|
плавное перекрытие в 2,5 раза
|
|
Режимы работы
|
канал 1, канал 2, сумма сигналов каналов 1 и 2, каналы поочередно или прерывисто, канал 2 инвертированный
|
|
Максимальное входное напряжение (с пробником)
|
300В пик-пик (АС до 1кГц)
|
|
Горизонтальное отклонение
|
|
|
Коэффициент развертки
|
0,2 мкс/дел. - 0,5 с/дел. (ступенчато 20, соответственно ряду 1, 2, 5)
|
|
Погрешность установки
|
±3% (при растяжке х10: ±5%)
|
|
Регулировка коэффициента развертки
|
плавное перекрытие в 2,5 раза
|
|
Растяжка развертки
|
X10
|
|
Синхронизация (Trigger)
|
|
|
Источник
|
канал 1, канал 2, альтернативный, сеть, внешний
|
|
Режим работы
|
авто, ждущий, ТВ-кадр,ТВ-строка, блокировка уровня запуска
|
|
связь синхронизации (Trigger coupling)
|
от 20 Гц до полного диапазона
|
|
Вход внешней синхронизации
|
импеданс 1 МОм, емкость 25 пФ
|
|
Уровень внешней синхронизации
|
до 300 В (DC+AC пик, частота до 1 кГц)
|
|
Режим X – Y
|
|
|
Полоса частот
|
0 – 500 кГц (-3 дБ)
|
|
Коэффициент отклонения
|
5 мВ/дел. – 5 В/дел. (±3%)
|
|
Разность фаз X-Y
|
≤3° (до 50кГц)
|
|
Остальные параметры
|
|
|
Выход канала 1 (на задней панели)
|
20 мВ/дел., импеданс 50 Ом, частота от 50Гц до 50МГц
|
|
Z-вход (на задней панели)
|
частотный диапазон 0 – 2 МГц, чувствительность 5 Vpp, входной импеданс 47 кОм, максимальное входное напряжение до 30В (DC+AC пик, частота до 1 кГц).
|
|
Частотомер
|
от 20Гц до полного диапазона, погрешность ±0.01%, дисплей LED 6 цифр
|
|
Экран
|
электронно-лучевая трубка 6 дюймов, 8х10 дел., 1 дел. = 1 см
|
|
Питание
|
220/110В (±10%), 50 - 60Гц
|
|
Потребляемая мощность
|
до 35ВА
|
|
Условия эксплуатации
|
температура 10 °C - 40 °C, влажность до 80%
|
|
Габаритные размеры
|
310х150х455 мм
|
|
Масса
|
8 кг
|
Комплект поставки осциллографа универсального MOS-620FG Тетрон
- Осциллограф - 1 штука
- Шнур сетевой - 1 штука
- Пробник-делитель - 2 штуки
- Паспорт изделия - 1 штука
