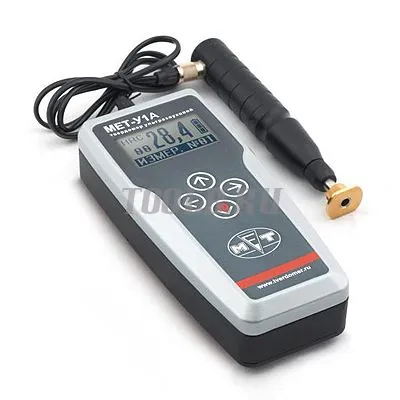

МЕТ-У1A - твердомер металлов ультразвуковой
Ультразвуковой твердомер МЕТ-У1 (МЕТ-У1А) для экспресс измерения твердости по шкалам HB, HRC, HV, HSD.
Ультразвуковой твердомер МЕТ-У1 (МЕТ-У1А) для экспресс измерения твердости по шкалам HB, HRC, HV, HSD. Имеет память и связь с ПК. Ультразвуковой твердомер МЕТ-У1 (МЕТ-У1А) реализует метод ультразвукового контактного импеданса (UCI).UCI-метод наиболее подходит для контроля твердости однородных материалов и для тонких или легких по весу изделий, где другие портативные методы испытаний оказываются ненадежными или неприменимыми. Электронный блок твердомера МЕТ-У1 выпускается в двух модификациях: в пластмассовом корпусе (МЕТ-У1) и алюминиевом (МЕТ-У1А) , пылевлагонепроницаемом корпусе, класса защиты IP66. Ультразвуковой твердомер МЕТ-У1 комплектуется ультразвуковым датчиком У15 (с нагрузкой 1,5 кгс) или У50 (с нагрузкой 5 кгс). Дополнительно твердомер может быть укомплектован датчиком У10, У100 или коротким датчиком У15К, У50К.
Основные возможности ульразвукового твердомера металлов МЕТ-У1
- измерение твёрдости металлов и сплавов по стандартизованным шкалам твёрдости Роквелла (HRC), Бринелля (HB), Виккерса (HV) и Шора (HSD);
- наличие трех дополнительных шкал H1, H2, H3 для калибровки различных шкал твердости (например, Роквелла B, Супер-Роквелла, Бринелля (HBW) и т.д.) для контроля твердости изделий из стали и других металлов (например, сплавов алюминия, меди и т.д.);
- использование шкалы Rm (МПа) для определения предела прочности на разрыв (для сталей перлитного класса по ГОСТ 23761);
- возможность контроля твердости изделий, которые по габаритам недоступны для стационарных твердомеров;
- измерение твердости любых по массе изделий толщиной от 1 мм, недоступных для динамических портативных твердомеров (металлические покрытия, малые детали, тонкостенные конструкции, трубы, резервуары, стальные листы и т.д.);
- не оставляет видимого отпечатка на испытуемой поверхности изделия (шейки коленчатых валов, зеркальные поверхности, ножи);
- наличие архива и программного обеспечения для связи с компьютером.
UCI-датчик в основе своей использует стальной стержень с алмазной пирамидой Виккерса (угол между гранями 136°), который является акустическим резонатором встроенного генератора ультразвуковой частоты. При внедрении пирамиды в контролируемое изделие под действием фиксированного усилия калиброванной пружины, происходит изменение собственной частоты резонатора, определяемое твёрдостью материала. Относительное изменение частоты резонатора преобразуется электронным блоком в значение твёрдости выбранной шкалы и выводится на дисплей.
Технические характеристики переносного твердомера МЕТ-У1A
|
ОБОЗНАЧЕНИЕ ДАТЧИКА
|
НАИМЕНОВАНИЕ ДАТЧИКА
|
УСИЛЕНИЕ ПРИЖИМА ДАТЧИКА, Н (КГС)
|
|---|---|---|
|
У10
|
Ультразвуковой
|
9.8 (1)
|
|
У15
|
Ультразвуковой
|
14.7 (1.5)
|
|
У50
|
Ультразвуковой
|
49.0 (5)
|
|
У100
|
Ультразвуковой
|
98.0 (10)
|
|
У15К
|
Ультразвуковой короткий
|
14.7 (1.5)
|
|
У50К
|
Ультразвуковой короткий
|
49.0 (5)
|
|
Пространственное положение твердомера при измерении
|
любое (не влияет на точность показаний)
|
|
Обработка результатов измерений в твердомере
|
вычисление среднего значения из данных, сохранённых в памяти;
выборочное удаление данных (например, в случаи сомнения в корректности произведенных измерений); |
|
Обработка результатов измерений на компьютере
|
передача данных на компьютер через высокоскоростной USB-порт; эксклюзивное програмное обеспечение.
|
|
Подсветка дисплея
|
Есть
|
|
Одновременная индикация на дисплее
|
шкала твердости
измеренное значение номер измерения режим работы номер архива степень разрядки источника питания |
|
Количество измерений сохраняемых в энергонезависимой памяти, сохраняемой при выключении твердомера
|
100
|
|
Автоматическое отключение питания, время, сек.
|
150
|
|
Время непрерывной работы с полной зарядкой аккумуляторной батареи, не менее, ч:
без Подсветки с Подсветкой от сети переменного тока |
20 8 неограничено |
|
Время полной зарядки аккумуляторной батареи, ч.
|
8
|
|
Электропитание твердомера:
сеть переменного тока, В / Гц аккумуляторная батарея, В потребляемая мощность, не более, ВА |
100-200 / 50-60 1,2 3,0 |
|
Диапазон температур, от / и до /, °С:
при эксплуатации при хранении и транспортировке |
-20 ... +55 -35 ... +60 |
|
Относительная влажность воздуха, %
|
30 ... 80
|
|
Наличие драгоценных металлов и камней:
серебро, млг алмаз, карат |
16,8 0,07 |
|
Габаритные размеры, мм:
электронный блок (длина / ширина / высота) датчик (длина / диаметр) |
180 х 80 х 42 160 / 25 |
|
Масса твердомера, кг:
электронный блок + датчик в полной комплектации (брутто) |
0,65 1,3 |
|
Время одного измерения твёрдости, с
|
4
|
|
Шероховатость измеряемой поверхности, не более, Ra
|
2,5
|
|
Радиус кривизны измеряемой поверхности, не менее, мм:
|
5
|
|
Масса контролируемого изделия, не менее, кг:
|
0,01
|
|
Толщина контролируемого изделия, не менее, мм:
датчик без дополнительных принадлежностей датчик с дополнительными принадлежностями |
2 1 |
|
Глубина проникновения алмазной пирамиды ультразвукового датчика в контролируемое изделие, в среднем, мм:
|
0,03
|
|
Ресурс датчика (минимальное количество измерений):
|
200000
|
|
Усилие нажатия на датчик ультразвуковой У1, не менее, Н
|
14,7
|
|
Минимальный диаметр площадки на изделии для установки датчика, мм:
|
7 (по заказу - 5)
|
|
Размер отпечатка на измеряемой поверхности (длина диагонали), мм:
|
0,07
|
|
Шкалы твердости
|
Диапазон измерения
|
Погрешность, не более
|
|
По шкале "С" Роквелла
|
(20-70) HRC
|
1,5 HRC
|
|
По шкале Бринелля
|
(75-650) НВ
|
10 НВ
|
|
По шкале Виккерса
|
(75-1000) HV
|
12 HV
|
|
По шкале Шора
|
(23-102) HSD
|
2 HSD
|
|
Предел прочности на разрыв Rm
|
(378-1736 Мпа)
|
5 %
|
Комплект поставки твердомера металлов методом вдавливания индентора МУТ-У1A
- Электронный блок
- Датчик ультразвуковой У1
- Блок питания
- Аккумуляторная батарея: тип NiMh, размер С для пластмассового корпуса
- Четыре аккумуляторных батареи: тип АА, 1,2 В для алюминиевого корпуса
- Паспорт и Методика Поверки
- Свидетельство о поверке "ФГУП ВНИИФТРИ"
- Кабель для связи с компьютером через USB-порт
- CD-диск с програмным обеспечением
- Универсальный чехол
- Упаковочная сумка
- Электронный блок
- Датчик ультразвуковой У1
- Блок питания
- Аккумуляторная батарея: тип NiMh, размер С для пластмассового корпуса
- Четыре аккумуляторных батареи: тип АА, 1,2 В для алюминиевого корпуса
- Паспорт (на английском языке)
- Calibration certificate (VNIIFTRI)
- Кабель для связи с компьютером через USB-порт
- CD-диск с програмным обеспечением
- Универсальный чехол
- Упаковочная сумка
Возможности штатива для ультразвукового датчика твердомера МЕТ-У1:
- регулируемая высота установки датчика;
- плавное нагружение датчика с исключением возможности его колебаний и перемещений (сдвигов) по поверхности контролируемого изделия.
Обеспечивает надлежащую подготовку зоны измерения на поверхности контролируемого изделия. Является идеальным дополнением для подготовки необработанных, шероховатых, коррозионных металлических поверхностей и сварных швов в зоне измерения для датчика твердомера.
|
Шероховатость поверхности в зоне измерения не более, Ra
|
2,5
|
|
Регулируемый диапазон частоты вращения, об/мин
|
5000 - 35000
|
|
Масса, кг
|
0,424
|
|
Время зарядки аккумулятора, ч
|
3
|
|
Тип аккумуляторной батареи
|
LiIon
|
|
Напряжение аккумулятора, V
|
10,8
|
|
Количество сменных принадлежностей оснастки для шлифования, чистки, полировки, гравировки, резки и заточки
|
60
|
|
Комплектация
|
пластиковый чемодан,
зарядное устройство, инструкция, гарантийный талон |
Сменная насадка к датчику для ультразвукового твердомера МЕТ-У1A
Обеспечивает надёжную фиксацию и установку датчика строго перпендикулярно к оси изделий цилиндрической формы. Максимально снижает погрешность твердомера при измерении цилиндрических поверхностей.
Кондуктор датчика
Обеспечивает проведение измерений малых изделий цилиндрической формы (стержни, гвозди, свёрла, проволока и др.).
Изготавливается индивидуально под типоразмеры изделий заказчика.
Короткий датчик для ультразвукового твердомера МЕТ-У1
Короткая модель датчика предназначена для проведения измерений в условиях ограниченного пространства (поверхность внутреннего диаметра гильз, втулок, труб и др.). Габаритные размеры, мм (длина/диаметр): 80/40.
