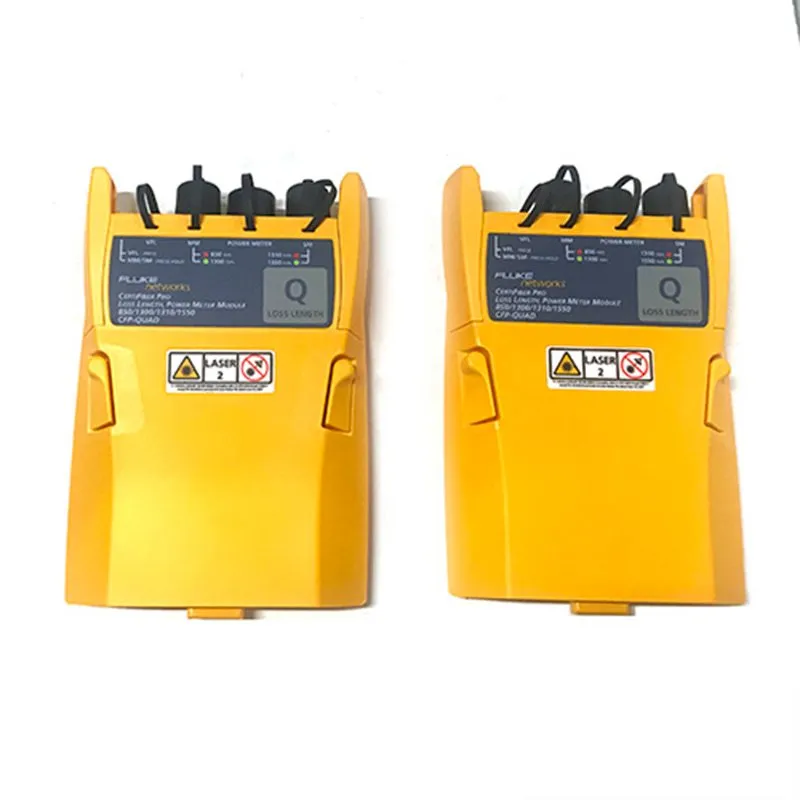

Кабельный анализатор Fluke Networks CFP-Q-ADD

Назначение комплекта для тестирования оптических потерь Fluke CertiFiber Pro:

Комплект для тестирования оптических потерь Fluke CertiFiber Pro улучшает сертификацию оптоволоконных кабельных соединений. Пользовательский интерфейс Taptiv упрощает настройку, устраняет ошибки испытания и ускоряет поиск и устранение неисправностей. Мастер установки эталонного значения позволяет установить правильное эталонное значение и предотвращает ошибку отрицательного значения потери. Основанный на соответствующей требованиям завтрашнего дня платформе Versiv модуль CertiFiber Pro OLTS обеспечивает объединенное тестирование уровня 1 (базового)/уровня 2 (расширенного) и составление отчетов при совместном использовании модуля OptiFiber Pro. Удобный модуль Quad поддерживает как одномодовые, так и многомодовые соединения и отвечает требованиям многомодовых модулей Encircled Flux. Также доступны модули сертификации медных соединений, анализа сети Wi-FI и поиска и устранения неисправностей сети Ethernet. Анализируйте результаты тестов и создавайте профессиональные отчеты о тестировании, используя программное обеспечение управления LinkWare.

Возможность осмотра торцевой поверхности волоконно-оптического кабеля с обоих концов, предоставляемая Fluke CertiFiber Pro, позволяет обследовать и сертифицировать торцевую поверхность волоконно-оптических коннекторов быстрее одной секунды, чтобы выполнить работу с первого раза. Эта возможность осмотра торцевой поверхности волоконно-оптического кабеля с обоих концов предоставляет автоматическую сертификацию "ПРОШЕЛ/НЕ ПРОШЕЛ" и устраняет неизвестность из обследования волокна, поэтому любой может стать экспертом.

Модели Fluke CertiFiber Pro доступны в 2 версиях: беспроводной и проводной. Беспроводная версия включает встроенный Wi-Fi-адаптер для передачи результатов в службу LinkWare Live. В проводной версии для клиентов, которым не требуется передача данных по Wi-Fi, встроенный Wi-Fi-адаптер отключен.

Особенности комплекта для тестирования оптических потерь Fluke CertiFiber Pro:

• Сокращенное время сертификации – два оптоволокна на двух длинах волны за три секунды;
• Полное соответствие требованиям Encircled Flux, необходимое для ANSI/TIA и ISO/IEC;
• Объединенное тестирование Уровня 1 (базового)/Уровня 2 (расширенного) и составление отчетов при совместном использовании с OptiFiber® Pro;
• Мастер установки эталона проверяет эталонные шнуры (TRC) по ISO/IEC 14763-3 и устраняет ошибки отрицательных потерь;
• Сертификация торцевой поверхности волоконно-оптического кабеля с обоих концов в соответствии с IEC 61300-3-35;
• Система управления ProjX™ позволяет убедиться в том, что все работы выполняются правильно и эффективно;
• Обеспечивает автоматический анализ "пройдено/сбой" в соответствии с отраслевыми стандартами или индивидуальными пределами;
• Сертификация "ПРОШЕЛ/НЕ ПРОШЕЛ" торцевой поверхности волоконно-оптического коннектора с обоих концов;
• Графическая индикация проблемных зон на торцевой поверхности волоконно-оптического кабеля, возникающих из-за загрязнений и повреждений поверхности коннектора;
• Модульный дизайн Versiv™ используется для сертификации медных соединений, определения уровня потерь оптоволоконных сетей, рефлектометрии и инспектирования торцевой поверхности волокна;
• Пользовательский интерфейс Taptive™ предоставляет простые анимированные инструкции для устранения неверной эталонной настройки и ошибок с "отрицательными потерями";
• Удобный модуль Quad поддерживает как многомодовое, так и одномодовое тестирование потерь;
• Увеличенная длина одномодовых соединений – до 130 км;
• Встроенный визуальный локализатор неисправностей;
• Анализируйте результаты тестов и создавайте профессиональные отчеты о тестировании, используя программное обеспечение управления LinkWare™;
• Совместим с Linkware™ Live, что позволяет легко отслеживать работу, получать доступ в реальном времени к результатам тестирования, чтобы быстро устранять проблемы в полевых условиях и легко передавать и объединять результаты тестов с тестера в ПО LinkWare™ PC Cable Test Management Software.

Стандарты комплекта для тестирования оптических потерь Fluke CertiFiber Pro:

• Позволяет объединенную сертификацию OLTS Tier 1 (базовую), OTDR Tier 2 (расширенную), инспекцию поверхности торцов и отчеты, находясь в паре с OptiFiber™ Pro OTDR;
• Мастер установки эталона проверяет эталонные шнуры (TRC) по ISO/IEC 14763-3 и устраняет ошибки отрицательных потерь;
• Совместимость условий оптического запуска с Encircled Flux в соответствии с требованиями стандартов ANSI/TIA и ISO/IEC;
• Сертификация торцевой поверхности волоконно-оптического кабеля с обоих концов в соответствии с IEC 61300-3-35.

Производительность комплекта для тестирования оптических потерь Fluke CertiFiber Pro:

• Трехсекундный автотест – (в четыре раза быстрее тестеров прошлого) включает измерение оптических потерь в двух оптоволокнах на двух длинах волны с измерением расстояния и расчет допустимого бюджета потерь;
• Обеспечивает автоматический анализ "пройдено/сбой" в соответствии с отраслевыми стандартами или индивидуальными пределами;
• Определяет неверные процедуры тестирования, ставшие причиной отрицательных результатов потери;
• Сертификация "ПРОШЕЛ/НЕ ПРОШЕЛ" торцевой поверхности волоконно-оптического коннектора с обоих концов;
• Графическая индикация проблемных зон на торцевой поверхности волоконно-оптического кабеля, возникающих из-за загрязнений и повреждений поверхности коннектора;
• Взаимозаменяемые адаптеры измерителя мощности доступны для всех типов разъемов (SC, ST, LC и FC), чтобы обеспечить наиболее точный метод одной перемычки;
• Встроенный локатор Visual Fault Locator (VFL) для базовой диагностики неисправностей и определения полярности;
• Возможность двойного измерения длин волн на одном оптоволокне позволяет тестеру использоваться в условиях, которые требуют только одно волоконно-оптическое соединение;
• Соответствует требованиям TIA-526-14-B и IEC 61280-4-1 Encircled Flux без дополнительного оборудования или процедур.

Сертификация торцевой поверхности волоконно-оптического кабеля с обоих концов:

Грязь на торцевой поверхности волоконно-оптического коннектора является основной причиной неисправности оптоволокна. Грязь приводит к увеличению вносимых потерь и обратного отражения, а также наносит ущерб оптическим соединениям. Измерение величины вносимых потерь поможет выявить эту проблему, но в большинстве случаях загрязненные соединения являются причиной увеличения времени тестирования и вносят большие погрешности в результаты измерений. Поскольку грязь может быть проблемой до, во время или после тестирования, а также может переноситься с одного коннектора на другой при соединении, обе стороны соединения всегда необходимо очищать и проверять.

CertiFiber Pro обеспечивает возможность осмотра торцевой поверхности волоконно-оптического кабеля с обоих концов через использование 2 основных единиц Versiv. Одна единица действует как нормальный основной блок CertiFiber Pro и 2-я единица функционирует как удаленный блок. Использование основного блока как удаленного обеспечивает интерфейс с сенсорным экраном на удаленном блоке, давая вам возможность визуально проверить торцевую поверхность волоконно-оптического кабеля!

Возможность осмотра торцевой поверхности волоконно-оптического кабеля с обоих концов, предоставляемая CertiFiber Pro, позволяет обследовать и сертифицировать торцевую поверхность волоконно-оптических коннекторов быстрее одной секунды, чтобы выполнить работу с первого раза. Эта возможность осмотра торцевой поверхности волоконно-оптического кабеля с обоих концов предоставляет автоматическую сертификацию "ПРОШЕЛ/НЕ ПРОШЕЛ" и устраняет неизвестность из обследования волокна, поэтому любой может стать экспертом.

Система управления ProjX™:

Система ProjX™ от Versiv управляет задачами, начиная с настройки до приемочных испытаний, обеспечивая правильное выполнение всех испытаний. Введенная один раз подробная информация о проекте будет сохранена программой ProjX в файле проекта с наименованием, которое будет понятно всей команде. Изменение модулей и проектов возможно без повторного ввода подробной информации. Поддержка нескольких тестеров на одном проекте путем предоставления общественного доступа к проектным файлам с помощью USB-накопителей или электронной почты.

Пользовательский интерфейс Taptive™:

Versiv управляется Taptive, наиболее передовым пользовательским интерфейсом для полевых тестеров. Благодаря основанному на жестах интерфейсу, технические специалисты и менеджеры по проектам могут избежать дорогостоящих ошибок вне зависимости от профиля, а также выполнять больше действий меньшим количеством нажатых клавиш, настройкой мастеров, используя различные жесты пальцами, а также имеют доступ к большему количеству данных.

LinkWare™ PC Cable Test Management Software:

Управление результатами тестирования и создание профессиональных отчетов об испытаниях является традицией программного обеспечения LinkWare, предоставляя менеджерам по проектам беспрекословную возможность наблюдения за рабочим процессом и обобщения результатов.

LinkWare PC объединяет данные в единый отчет, упрощая использование для клиентов и демонстрируя качество и мастерство программирования. Функция LinkWare Stats в LinkWare PC предоставляет автоматические статистические отчеты, которые преобразуют результаты испытаний в графики для наглядной демонстрации производительности. Отчет даже обобщает данные о кабельных соединениях и волоконно-оптической инфраструктуре в одном компактном, графическом формате, благодаря чему проверка предельных значений и выявление аномалий становятся значительно проще.

LinkWare™ Live – служба управления результатами испытаний:

LinkWare Live — это облачная служба, позволяющая управлять сертификационными работами в любое время, в любом месте, с кем угодно и на каком угодно устройстве. С LinkWare Live вы сможете:

• Отслеживайте все испытания на каждой работе. Получайте обзор каждого проекта с любого смарт-устройства. Получайте подробные детали каждого отдельного теста. Мгновенно получайте уведомления о неправильном параметре тестирования или идентификаторах кабелей.
• Сделайте это правильно с первого раза. определять идентификаторы кабелей и параметры тестирования на компьютере или планшете; отправлять их в тестеры на рабочем объекте для безошибочного тестирования;
• автоматически обновлять тестеры. Стандарты могут изменяться без предварительного уведомления, а из-за устаревшего отчета о тестировании вы сможете потерять много времени на повторные проверки. LinkWare Live автоматически обеспечивает, что ваши тестеры работают в соответствии с последними стандартами тестирований.
• Хватит тратить время и бензин, перевозя тестеры обратно в офис. Загружайте результаты тестирования прямо с объекта в службу LinkWare Live по сети Wi-Fi. Затем загружайте их автоматически для нужного задания и формирования отчетов с помощью LinkWare PC.
• Избегайте задержек в осуществлении проектов. Отслеживайте местоположение и контролируйте статус всех тестеров — калибровку и версию встроенного программного обеспечения
• Поддержка всех моделей Versiv: DSX-5000, CertiFiber Pro, OptiFiber Pro и FI-7000.
