Измеритель мощности термисторный ВНИИФТРИ М3-121 унифицированный
Измеритель мощности термисторный унифицированный (ИМТУ) М3-121 в комплекте с разными типами термисторных преобразователей предназначен для измерений мощности электромагнитных колебаний в диапазоне частот, определяемых подключенным преобразователем. Измеритель обеспечивает работу с термисторными преобразователями нового поколения, а также имеет обратную совместимость с преобразователями серии М5 и М1.
Принцип работы измерителя мощности термисторного М3-121 основан на автоматическом замещении поглощаемой термистором СВЧ мощности, эквивалентной по тепловому воздействию, мощности постоянного тока.
Схема изделия включает в себя четыре идентичных моста. В каналы А, С включен рабочий термистор, а в каналы В, D — компенсационный.

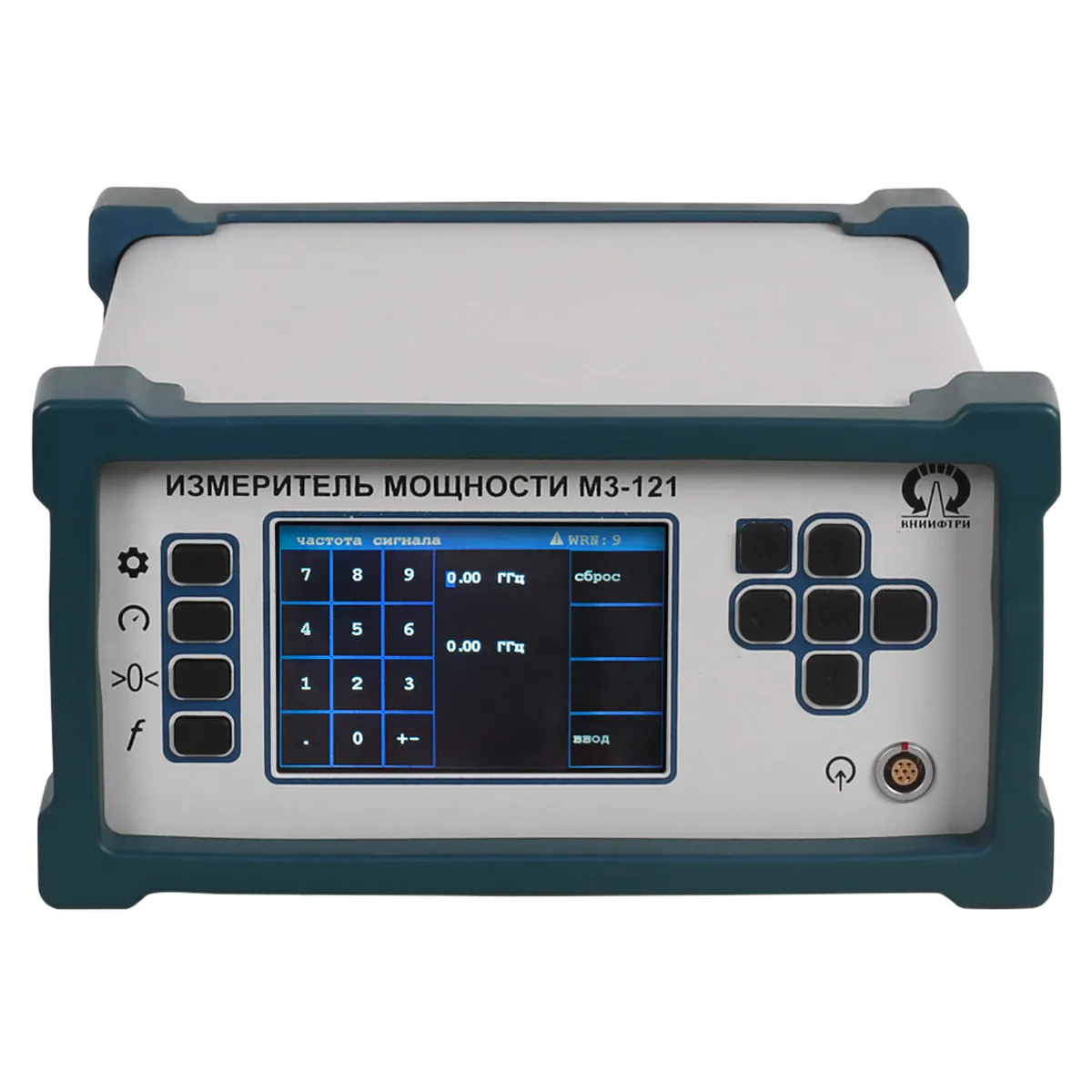

К диагонали компенсационного моста одним из выходов подключен третий усилитель постоянного тока, коэффициент передачи которого изменяется регулируемым делителем, включенным между выходом усилителя и его инвертирующим входом. Конструктивно измеритель выполнен в виде моноблока, на передней панели которого расположены органы управления, сенсорный экран и разъем для подключения многозондовых преобразователей.
На задней панели моноблока расположены каналы A, B, C, D для подключения термисторных преобразователей, разъем питания, кнопка включения питания, заземляющая клемма, а также интерфейсы для удаленного доступа USB Type-B.
Применение измерителя мощности М3-121:
- для совместной работы с преобразователями мощности М5-29, М5-30, М5-40, М5-41, М5-42, М5-43, М5-44, М5-45, М5-49, М5-50, М5-89 и М5-88, которые применяют при разработке и настройке волноводных и коаксиальных СВЧ генераторов сигналов или панорамных измерителей КСВН;
- для контроля мощности на выходе волноводных и коаксиальных портов векторных анализаторов цепей;
- совместно с преобразователями мощности при измерениях плотности потока энергии рупорными антеннами;
- с преобразователями проходного типа (калибраторами мощности) М1-6, М1-7, М1-8, М1-9, М1-10, М1-11, КМС-72А, КМС-48А, КМС-35А, КМС-28А, КМС-23А, КМС-17А, КМС-11А, КМС-7А применяется в центрах метрологии и стандартизации при выполнении поверочных работ;
- при контроле мощности проходящей в нагрузку при градуировке волноводных усилителей и клистронов СВЧ.
Особенности измерителя мощности термисторного М3-121:
- функция учёта температурного дрейфа термисторных преобразователей,
- обратная совместимость с преобразователями серий М5 и М1;
- одновременное подключение двух преобразователей;
- удалённый доступ по интерфейсу USB 2.0;
- высокая точность измерений на постоянном токе;
- широкий диапазон регулировки сопротивления.
Измеритель мощности термисторный унифицированный (ИМТУ) М3-121 в комплекте с разными типами термисторных преобразователей предназначен для измерений мощности электромагнитных колебаний в диапазоне частот, определяемых подключенным преобразователем. Измеритель обеспечивает работу с термисторными преобразователями нового поколения, а также имеет обратную совместимость с преобразователями серии М5 и М1.
Принцип работы измерителя мощности термисторного М3-121 основан на автоматическом замещении поглощаемой термистором СВЧ мощности, эквивалентной по тепловому воздействию, мощности постоянного тока.
Схема изделия включает в себя четыре идентичных моста. В каналы А, С включен рабочий термистор, а в каналы В, D — компенсационный.
К диагонали компенсационного моста одним из выходов подключен третий усилитель постоянного тока, коэффициент передачи которого изменяется регулируемым делителем, включенным между выходом усилителя и его инвертирующим входом. Конструктивно измеритель выполнен в виде моноблока, на передней панели которого расположены органы управления, сенсорный экран и разъем для подключения многозондовых преобразователей.
На задней панели моноблока расположены каналы A, B, C, D для подключения термисторных преобразователей, разъем питания, кнопка включения питания, заземляющая клемма, а также интерфейсы для удаленного доступа USB Type-B.
Применение измерителя мощности М3-121:
- для совместной работы с преобразователями мощности М5-29, М5-30, М5-40, М5-41, М5-42, М5-43, М5-44, М5-45, М5-49, М5-50, М5-89 и М5-88, которые применяют при разработке и настройке волноводных и коаксиальных СВЧ генераторов сигналов или панорамных измерителей КСВН;
- для контроля мощности на выходе волноводных и коаксиальных портов векторных анализаторов цепей;
- совместно с преобразователями мощности при измерениях плотности потока энергии рупорными антеннами;
- с преобразователями проходного типа (калибраторами мощности) М1-6, М1-7, М1-8, М1-9, М1-10, М1-11, КМС-72А, КМС-48А, КМС-35А, КМС-28А, КМС-23А, КМС-17А, КМС-11А, КМС-7А применяется в центрах метрологии и стандартизации при выполнении поверочных работ;
- при контроле мощности проходящей в нагрузку при градуировке волноводных усилителей и клистронов СВЧ.
Особенности измерителя мощности термисторного М3-121:
- функция учёта температурного дрейфа термисторных преобразователей,
- обратная совместимость с преобразователями серий М5 и М1;
- одновременное подключение двух преобразователей;
- удалённый доступ по интерфейсу USB 2.0;
- высокая точность измерений на постоянном токе;
- широкий диапазон регулировки сопротивления.
