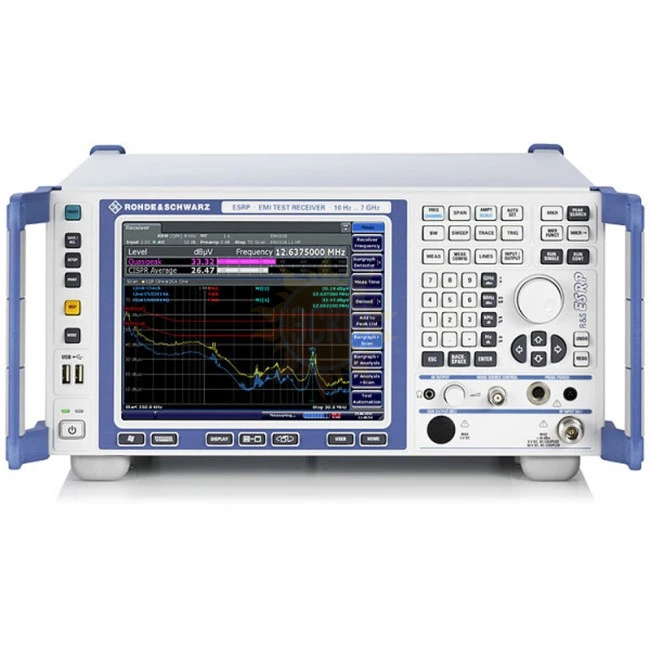

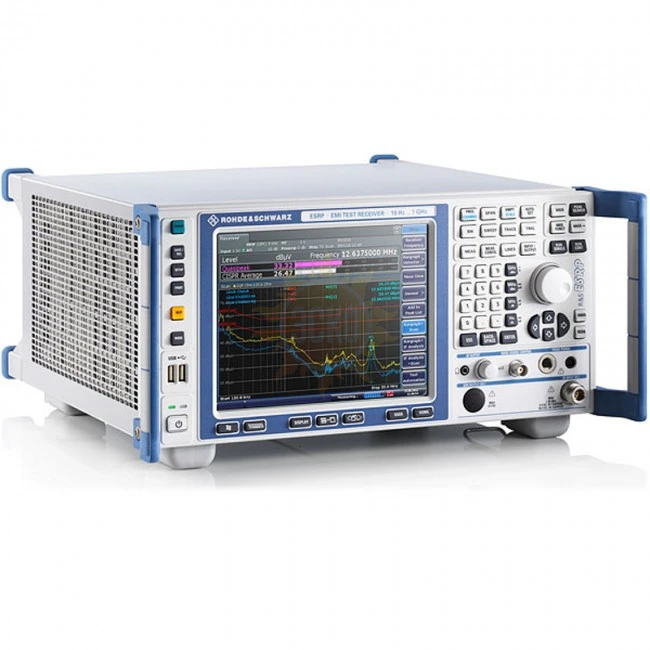

Испытательное оборудование по электромагнитной совместимости (ЭМС) Rohde & Schwarz ESRP3
Приемник R&S® ESRP предназначен для диагностических измерений в процессе...
Измерительный приёмник Rohde&Schwarz®ESRP предназначен для диагностических измерений в процессе разработки, а также для проведения измерений при предварительной проверке на соответствие стандартам в целях подготовки оборудования к заключительным сертификационным испытаниям. Прибор позволяет измерять уровни электромагнитных помех в частотном диапазоне от 10 Гц до 7 ГГц методом стандартного пошагового сканирования по частоте или сканирования во временной области на основе БПФ — метода, значительно ускоряющего измерения. В то же время R&S®ESRP служит эффективным полнофункциональным анализатором сигналов и спектра для лабораторных задач. R&S®ESRP имеет простую структуру меню и оснащен интуитивно понятным сенсорным экраном, что делает измерительный приёмник удобным при эксплуатации в любом режиме работы.
Основные возможности:
измерительный приёмник ЭМП и анализатор сигналов и спектра объединены в единый прибор;
- дополнительные опции: предварительный селектор и встроенный предварительный усилитель (R&S®ESRP-B2);
- полосы разрешения в соответствии с CISPR, дополнительно: десятичные шаги от 10 Гц до 1 МГц (R&S®ESRP-B29);
- взвешивающие детекторы: макс. пиковый, мин. пиковый, среднего значения, среднеквадратичный, квазипиковый, среднего значения с заданной — постоянной времени и среднеквадратичный в соответствии с действующей редакцией CISPR 16-1-1;
- соответствующие стандарту измерения импульсных помех с частотой повторения ≥ 10 Гц (с опцией: предварительный селектор и встроенный предварительный усилитель R&S®ESRP-B2);
- исключительно быстрое сканирование во временной области благодаря быстрому преобразованию Фурье (с опцией R&S®ESRP-K53);
- автоматические тестовые процедуры;
- анализ ПЧ (с опцией R&S®ESRP-K56)
Особенности:
Измерительный приёмник R&S®ESRP использует сканирование во временной области с использованием БПФ, что позволяет в несколько раз сократить время измерений, которые в прошлом занимали много часов. Это существенно сокращает затраты времени и расходы при разработке изделий и их подготовке к заключительной сертификации. Дополнительная функция предварительной селекции предотвращает перегрузку входного каскада и обеспечивает воспроизводимость результатов. R&S®ESRP оснащен такими проверенными на практике функциями, как анализ ПЧ для отображения спектра, лежащего вблизи сигналов помех, и отображение спектрограммы в режиме анализатора. Перечисленные особенности помогают анализировать сигналы помех. Четко организованная структура меню упрощает поиск нужной функции или настройки.

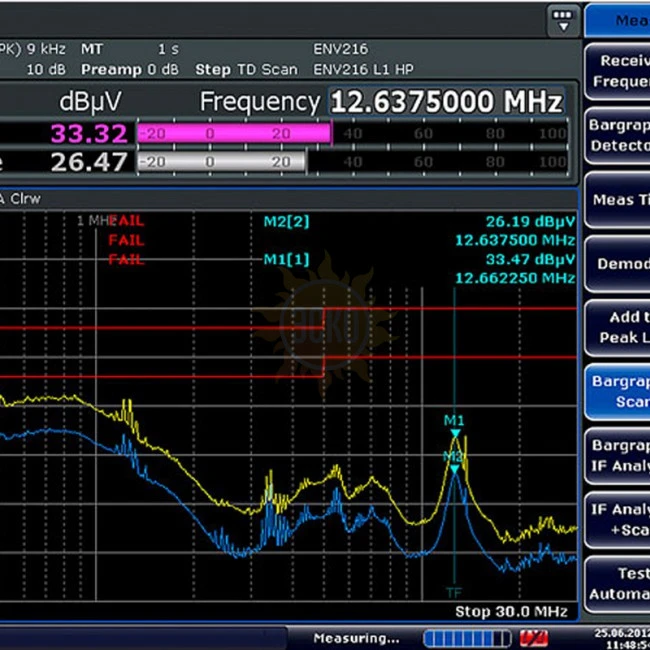

Прибор позволяет одновременно отображать до шести различных сигналов на сенсорном экране 21 см (8,4”), что обеспечивает быстрый и эффективный анализ результатов. Благодаря компактным размерам, малому весу, дополнительно поставляемым защищенному корпусу и источнику питания постоянного тока R&S®ESRP хорошо приспособлен для мобильного применения.
Измерения помех в соответствии со стандартами
- измерения для предварительной проверки на соответствие стандартам;
- измерения ЭМП в режиме анализатора спектра
Сканирование во временной области на основе БПФ обеспечивает исключительно быстрое проведение измерений
- значительное увеличение скорости измерений по сравнению с обычными методами;
- одновременное измерение уровней сигналов кондуктивных помех в диапазоне В CISPR
Эффективные измерительные и аналитические функции
- автоматические тестовые последовательности, включающие предварительные измерения, обработку данных и окончательные измерения;
- функция анализа ПЧ для отображения спектра сигналов помех;
- одновременное отображение до шести измерительных кривых и четырех гистограмм;
- предварительно настроенные коэффициенты усиления антенны (измерительные преобразователи) и пользовательские наборы измерительных преобразователей;
- библиотека предельных линий ЭМП для коммерческих стандартов и удобный редактор;
- дистанционно проводимые измерения и автоматизированные программы тестирования ЭМП с помощью прикладного программного обеспечения R&S®ES-SCAN и R&S®EMC32;
- обширные возможности анализа для общих лабораторных задач;
- следящий генератор для скалярного анализа цепей (дополнительно)
Удобство работы, интуитивно понятный дисплей
- пользовательский интерфейс с сенсорным экраном и функциями отмены / повтора;
- удобная таблица сканирования;
- встроенная интерактивная справка;
- хранение результатов и настроек измерительного прибора на внутреннем или внешнем запоминающем устройстве;
- съёмный жёсткий диск (HDD) обеспечивает конфиденциальность данных;
- дистанционное управление через интерфейсы GPIB и LAN;
- драйверы для Labview, Labwindows / CVI, VXI Plug & Play;
- бесплатные обновления встроенного ПО — всегда в ногу с новейшими разработками
Прочный и компактный — идеально подходит также и для мобильного использования
- источник питания постоянного тока для использования в полевых условиях, дополнительно с внешним батарейным блоком и (или) в защищенном корпусе;
- съёмный твердотельный жесткий диск (SSD) противостоит высоким вибрационным и ударным нагрузкам;
- компактная конструкция
Технические характеристики:
| Наименование характеристики | R&S®ESRP3 | R&S®ESRP7 |
| Диапазон частот | ||
| стандарт | от 9 кГц до 3,6 ГГц | от 9 кГц до 7 ГГц |
| с опцией R&S®ESRP-B29 | от 10 Гц до 3,6 ГГц | от 10 Гц до 7 ГГц |
| Уровень | ||
| Макс. уровень ВЧ (синусоидальный сигнал) | ||
| — ослабление ВЧ ≥ 10 дБ; предусилитель ВЧ выкл. | 30 дБмВт (= 1 Вт) | |
| — ослабление ВЧ ≥ 10 дБ; предусилитель ВЧ вкл. | 23 дБмВт (= 0,2 Вт) | |
| Максимальное импульсное напряжение(ослабление ВЧ ≥ 10 дБ) | 150 В | |
| Макс. энергия импульса(ослабление ВЧ ≥ 10 дБ, 10 мкс) | 1 мВт*с | |
| Сжатие 1 дБ (ВЧ ослабление 0 дБ; предусилитель и преселектор ВЧ выкл.) | +3 дБмВт (ном. зн.) | |
| ПЧ и полоса разрешения | ||
| режим анализатора (полоса обзора ≥ 10 Гц) и режим приемника | от 10 Гц до 10 МГц (–3 дБ), кратность 1, 2, 3, 5, 10 | |
| режим анализатора и приёмника | 200 Гц, 9 кГц, 120 кГц (–6 дБ), 1 МГц (полоса частот импульса) | |
| с опцией R&S®ESRP-B29 в режиме анализатора и приёмника | дополнительно от 10 Гц до 100 кГц (–6 дБ), десятичные шаги | |
| Предварительная селекция (опция R&S®ESRP-B2) | ||
| в режиме анализатора может быть отключена | 16 фиксированных фильтров | |
| Предварительный усилитель (опция R&S®ESRP-B2) | ||
| может быть включен или выключен | от 1 кГц до 7 ГГц, усиление 20 дБ (ном. зн.) | |
| Время измерения | ||
| режим анализатора (время развертки) | ||
| — полоса обзора = 0 Гц | от 1 мкс до 16 000 с | |
| — полоса обзора ≥ 10 Гц (развертка) | от 1 мс до 16 000 с | |
| — полоса обзора ≥ 10 Гц (БПФ) | от 7 мкс до 16 000 с | |
| режим приёмника (ступенчатое сканирование по частоте) | от 50 мкс до 100 с (на частоту) | |
| режим приёмника (сканирование во временной области) | от 50 мкс до 100 с (на поддиапазон частот) | |
| Шаг по частоте | ||
| режим приёмника (ступенчатое сканирование по частоте) | мин. 1 Гц | |
| режим приёмника (сканирование во временной области) | 0,25 × полоса частот ПЧ | |
| Детекторы | ||
| режим приёмника | макс. пик; мин. пик; квазипиковый; среднеквадратичный; среднего значения; среднего значения с заданной постоянной времени (усреднение CISPR), усреднение RMS (CISPR-RMS) | |
| Отображаемый средний уровень шума (DANL) | ||
| (режим приёмника, ном. знач., детектор среднего значения (AV), ослабление ВЧ 0 дБ, нагрузка 50 Ом) | ||
| Предусилитель ВЧ выкл. | ||
| f = 500 МГц, полоса частот 120 кГц | < 6 дБмкВ | |
| f = 3 ГГц, полоса частот 1 МГц | < 17 дБмкВ | |
| Предусилитель ВЧ вкл. | ||
| f = 500 МГц, полоса частот 120 кГц | < –7 дБмкВ | |
| f = 3 ГГц, полоса частот 1 МГц | < 5 дБмкВ | |
| Количество точек развертки (на измерительную кривую) | ||
| режим анализатора (станд.) | от 101 до 32 001 | |
| режим анализатора (ЭМП) | от 101 до 200 001 | |
| режим приёмника | макс. 4 000 000 | |
| Суммарная погрешность измерений | ||
| (синусоидальный сигнал, уровень от 0 дБ до –70 дБ ниже опорного уровня, сигнал / шум > 20 дБ, автом. выбор времени развертки, ослабление ВЧ 10 дБ, 20 дБ, 30 дБ, 40 дБ, предварительная селекция вкл., полоса обзора / полоса разрешения < 100, доверительный уровень 95 %, от +20 °C до +30 °C) | ||
| 9 кГц ≤ f < 3,6 ГГц | 0,47 дБ | |
| 3,6 ГГц ≤ f ≤ 7 ГГц | 0,57 дБ |
Комплект поставки:
Измерительный приёмник
кабель питания
краткое руководство по эксплуатации
