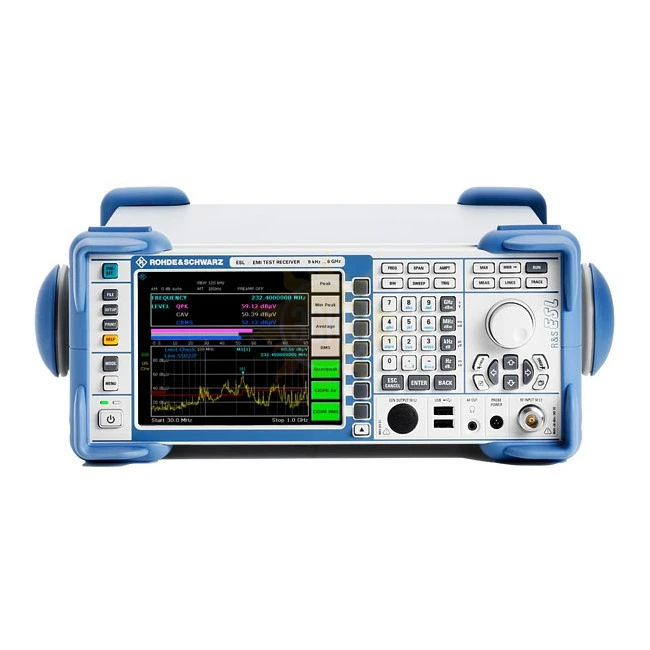

Испытательное оборудование по электромагнитной совместимости (ЭМС) Rohde & Schwarz ESL 3
Комплекс для измерения электромагнитных помех ESL3
Комплекс для измерения электромагнитных помех ESL3
Основные функции
· Диапазон измерений от 9 кГц до 3 ГГц (ESL3)
· Полосы пропускания от 10 Гц до 10 МГц
· Защита ВЧ-входа от воздействия импульсного напряжения вплоть до 150 В
· Установки режима сканирования в понятном табличном представлении
· Возможность одновременного измерения с использованием нескольких детекторов (до четырех)
· Предварительно заданные коэффициенты антенн и предельные линии в соответствии с промышленными стандартами
· Выборочный контроль критического уровня помех с помощью функций TUNE to MARKER и MARKER TRACK
· Полосковый линейный индикатор с функцией удержания максимального значения MAX HOLD для более четкого представления измеренных значений
· Функция автоматизированных последовательностей испытаний
· Набор взвешивающих детекторов: максимум, минимум, усредняющий, квазипиковый, среднеквадратического и среднего значений с постоянными времени, согласно последним требования стандарта CISPR 16-1-1
· XGA дисплей 640 x 480 пикселей с частотой ошибок показа пикселей менее 2 × 10–5
· Интерфейсы: LAN (Ethernet 10/100Base-T) USB, GPIB
· Средний уровень собственного шума (DANL) с предусилителем: менее –160 дБмВт (ном., 1 Гц, f=1 ГГц)
· Измерение мощности с помощью датчиков R&SNRP-Zxx
· Погрешность по амплитуде: 0,5 дБ
· Встроенный следящий генератор
· Измерения с использованием схем стабилизации полного сопротивления линии
· Отображение развертки в виде кривых, которые точно сопоставимы с обычными диаграммами измерительного приемника, включая соответствующие граничные линии
· Одна кривая содержит около 1 миллиона точек измерения, а параллельно может быть активировано максимально 6 кривых
· Хороший динамический диапазон с точкой компрессии по уровню 1 дБ: +5 дБмВт
· Частотный диапазон охватывает практически все промышленные стандарты по испытаниям на электромагнитную совместимость (ЭМС)
· Компактный, легкий, возможность работы от батареи в полевых условиях
· Подключение и работа с опциями не требует вмешательства в содержимое (plug and play) приемника ESL
· Запись данных на внутреннюю флеш-память (более 500 установок и кривых) и внешние носители (через порт USB 2.0)
ESL3 .03 Тестовый приемник от 9 кГц до 3 ГГц
ESL3 .13 Тестовый приемник от 9 кГц до 3 ГГц, со следящим генератором
FSL-B4 Термостатированный генератор опорной частоты
FSL-B5 Дополнительные интерфейсы: Видеовыход, выход ПЧ, управление источником шума, порт AUX, порт датчика мощности R&S®NRP (для анализатора спектра)
FSL-B8 Стробируемое свипирование для анализатора спектра FSL
FSL-B10 Интерфейс GPIB
FSL-B22 ВЧ предусилитель 20 дБ для анализатора спектра
FSL-B30 Источник питания постоянного тока от 12 В до 28 В
FSL-B31 Батарея аккумуляторов (NiMH) (требуется опция R&S®FSL-B30)
ES-SCAN ПО предварительного измерения электромагнитных помех
FS-K7 Измерительный демодулятор АМ/ЧМ/ФМ
FS-K9 Измерения с датчиком мощности (требуется опция R&S®FSL-B5 или R&S®NRP-Z3/4)
FSL-K30 Прикладное встроенное ПО для измерения коэффициента шума и усиления (требуется опция R&S®FSL-B5 и предусилитель)
FSL-Z3 Мягкая сумка для переноски
FSL-Z4 Дополнительное зарядное устройство
RAM Согласующий трансформатор (L-образный) 50/75 Ом, от 0 до 2,7 ГГц, согласованный с обоих концов, разъемы N (розетка)/ N (вилка)
RAZ Согласующий трансформатор (последовательный резистор) 50/75 Ом, от 0 до 2.7 ГГц, разъемы N (розетка)/ N (вилка)
FSH-Z38 Согласующий трансформатор 50/75 Ом, от 0 до 1 ГГц разъемы BNC (розетка)/ N (вилка)
ZZA-S334 19-дюймовый стоечный адаптер
EVS-Z6 Защитная прочная крышка для EVS300, FSL, ZVL
Технические характеристики
| Наименование характеристики | R&S®ESL3.03 | R&S®ESL3.13 |
| Следящий генератор | нет | есть |
| Диапазон частот | - | от 1 МГц до 3 ГГц- |
| Выходной уровень | - | от -20 до 0 дБмВт- |
| Частотные характеристики | ||
| Диапазон частот | от 9 кГц до 3 ГГц | - |
| Точность воспроизведения частоты | 1×10-6 | |
| С опорным генератором R&S®FSL-B4 (OCXO) | 1×10-7 | |
| Время измерения | ||
| Режим приемника / сканирование (на шаг частоты) | выбор от 100 мкс до 100 с | |
| Режим анализатора / время развертки | выбор от 2,5 мс до 16000 с, нулевая полоса обзора – от 1 мкс до 16000 с | |
| Полоса разрешения | ||
| По уровню – 3 дБ | от 10 Гц до 10 МГц с кратностью шага 1 / 3 | |
| По уровню – 6 дБ | 200 Гц, 9 кГц, 120 кГц, 1 МГц (импульсн.) | |
| Полоса видеофильтра | от 1 Гц до 10 МГц с кратностью шага 1 / 3 | |
| Уровень | ||
| Макс. уровень радиосигнала(входное ослабление ≥ 10 дБ) | +30 дБмВт (1 Вт) | |
| Максимальная импульсная энергия | 10 мВт*с | |
| Максимальное импульсное напряжение | 150 В | |
| Точка пересечения третьего порядка (TOI) | тип. +18 дБмВт | |
| Точка компрессии по уровню 1 дБ | +5 дБмВт | |
| Средний уровень собственных шумов (DANL) | ||
| (с полосой разрешения 1 Гц (БПФ-фильтр) и предусилителем R&S®FSL-B22) | ||
| 9 кГц < f < 3 МГц | –115 дБмВт (тип.) | |
| f = 500 МГц | –162 дБмВт (тип.) | |
| f = 3 ГГц | –158 дБмВт (тип.) | |
| Детекторы | полож. / отриц. пиковый, автопиковый, среднеквадратический, квазипиковый, усредняющий, отсчетов, усредняющий с постоянной времени прибора (среднее CISPR), среднеквадратического усреднения (CISPR RMS) | |
| Погрешность измерения уровня | f < 3 ГГц (< 0,5 дБ) f < 6 ГГц (< 0,8 дБ) |
|
