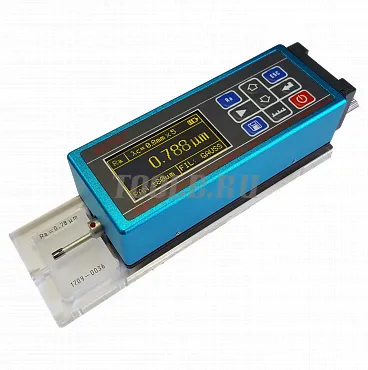

ИШП-210 - измеритель шероховатости (профилометр) с поверкой купить по цене производителя

Характеристики

Производитель

—

ВОСТОК-7

Страна производства

—

Россия

Измеритель шероховатости ИШП-210 (профилометр) - это портативный прибор для измерения шероховатости поверхности из серии приборов нового поколения, который имеет высокую точность, широкий диапазон применения, прост и надежен в повседневной эксплуатации.

Все описание

Заказать

Наличие товара: Звоните

Рассчитать доставку

Нашли дешевле?

Хочу в подарок

Гарантия 5 лет

Информация на сайте не является публичной офертой.

Поверка прибора для измерения шероховатости поверхности ИШП-210 срок от 2 до 7 дней
Номер в ГРСИ РФ: 76028-19

Приборы для измерений шероховатости поверхности ИШП-210, являются средством измерений.
Зарегистрированный в Государственный реестр СИ России под № 76028-19
Межповерочный интервал 2 (два) года.

Приборы для измерений шероховатости поверхности ИШП (далее - приборы, профилометры) предназначены для измерений параметров шероховатости поверхностей изделий, сечение которых в плоскости измерения представляет собой прямую линию (образующие цилиндрических поверхностей, отверстия, плоские поверхности, криволинейные поверхности в пределах хода щупа), а также пазах и углублениях механизмов. Прибор предназначен для измерения и оценки текстуры поверхности и должен использоваться только в этих целях. Прибор применим для измерения поверхностей всех видов металлов и неметаллов.

ОПИСАНИЕ. Принцип действия приборов основан на ощупывании неровностей измеряемой поверхности алмазной иглой измерительного щупа и преобразовании возникающих перемещений и колебаний щупа в изменения электрического напряжения, пропорциональные этим перемещениям, которые преобразуются микропроцессором приборов.

При проведении измерений приборы устанавливаются на измеряемую поверхность. Датчик, расположенный внизу приборов, перемещается по поверхности с постоянной скоростью. Результаты измерений отображаются на дисплее. Профилометр совместим со стандартами ISO, DIN, ANSI и JIS и широко используется на производстве для измерения шероховатости поверхности различных деталей, обработанных машиной, расчёта соответствующих параметров в соответствии с выбранными условиями измерения и чёткого отображения всех параметров измерения.

Приборы выпускаются в трёх модификациях ИШП-6100, ИШП-210 и ИШП-110, отличающихся техническими и метрологическими характеристиками. Все приборы для измерений шероховатости поверхности комплектуются установочными мерами шероховатости поверхности (сравнения), необходимыми для подготовки приборов к измерениям.

Приборы модификации ИШП-210 предназначен для измерений параметров шероховатости не только на поверхности контролируемой детали, но и сложных поверхностей: измерений в отверстиях, в пазах, на криволинейной поверхности.

Измеряет 14 параметров шероховатости поверхности: Ra, Rz, Rq, Rt, Rp, Rv, R3z, R3y, Rz(JIS), Rs, Rsk, Rku, RSm, Rmr;
Рабочий режим эксплуатации - при положительных и отрицательных температурах окружающей среды;
Питание приборов осуществляется от встроенного аккумулятора;
Ручное или автоматическое (через 10 минут после последнего нажатия клавиши) выключение;
Большой объём памяти для хранения и запас мощности – возможность непрерывной работы до 20 ч.;
Наличие различных типов датчиков для измерений на изогнутых поверхностях и в отверстиях, измерительный штатив, принтер и программное обеспечение для анализа результатов измерений (дополнительные опции).
Возможность крепления прибора в измерительном штативе (дополнительная опция) для более точного позиционирования прибора относительно измеряемой детали, и тем самым, увеличения точности измерения профиля поверхности изделий сложной геометрической формы и малых размеров, из-за чего размещение прибора непосредственно на измеряемой поверхности не представляется возможным;
Высокоскоростные процессоры DSP для быстрых расчётов и матричный OLED дисплей для чёткой работы в различных условиях температуры и освещённости;
Прочный, легко моющийся алюминиевый корпус для долговременной службы прибора;
Датчик и электронный блок объединены в едином корпусе, что даёт малый размер и лёгкий вес прибора;
Измерения в метрической (СИ, µm) и английской (µin) системах мер;
Возможность связи с компьютером через USB для передачи данных статистики, печати и анализа с помощью кабеля и программного обеспечения (дополнительная опция).

Технические характеристики переносного измерителя шероховатости ИШП-210

Наименование характеристики	Значение
Модификация	ИШП-6100		ИШП-110		ИШП-210
Измеряемые параметры шероховатости	Ra, Rz		Ra, Rz, Rq, Rt		Ra, Rz, Rq, Rt, Rp, Rv, R3z, R3y, Rz (JIS), Rs, Rsk, Rku, RSm, Rmr
Фильтр	RC		RC		Гаусса, RC, PC-RC Профиль без фильтра D-P
График					Первичный профиль / профиль, подвергнутый фильтрации и кривая t_p
Диапазон измерений: - по параметру Ra, мкм - по параметру Rz, мкм - Ось X (горизонтальная), мм	от 0,1 до 10,0 от 0,1 до 50,0		от 0,1 до 15,0 от 0,1 до 50,0		от 0,1 до 16,0 от 0,02 до 160,00 17,5
Дискретность / Диапазон измерений (автоматический); Ось Z (вертикальная), мкм					0,01 мкм / ± 20 0,02 мкм/ ± 40 0,04 мкм / ± 80
Пределы допускаемой основной относительной погрешности измерений шероховатости по параметру Ra, %	±10
Относительное СКО результатов измерений, %, не более	7			6
Диапазон вертикального перемещения щупа (ось Z - вертикальная), мкм	-			от –80 до +80
Радиус кривизны щупа, мкм	10	10		5
Измерительное усилие, мН	16	50		4
Отсечка шага, мм	0,25; 0,8; 2,5
Длина оценки	12,5 мм	1,25; 4,0 мм		от 1 до 5 длин отсечки шага
Скорость перемещения щупа, мм/с - на базовой длине 0,25 мм - на базовой длине 0,8 мм - на базовой длине 2,5 мм	0,135 0,5 1,0

Основные технические характеристики.

Наименование характеристики	Значение
Модификация	ИШП-6100	ИШП-110	ИШП-210
Автоотключение прибора, мин.	5	10
Питание	4 x 1,5 V батареи или аккумуляторы тип АА	Встроенная 3,7 V литиево-ионная батарея, зарядное устройство от сети 220 V через USB-кабель	Аккумулятор Li-ion 3,7 В, Зарядное устройство от сети 220 V: DC 5 V, 800 мА / время полной зарядки 3 часа
Длительность непрерывной работы, ч	≥10	≥13	≥20
Габаритные размеры (длина × ширина × высота), мм, не более	80×30×128	70×24×106	141×55×40
Масса, г, не более	280	200	400
Условия эксплуатации:
Температура окружающей среды, °С	0…+50	–20…+50	–20…+40
Относительная влажность воздуха, %	30…80	30…90
Срок службы, лет, не менее	5

Базовая комплектация (включена в стоимость прибора):

Наименование

Обозначение

Количество

Прибор для измерений шероховатости

ИШП-1600; ИШП-210; ИШП-110

1 шт. (по заказу)

Установочная (настроечная) мера шероховатости поверхности, параметр Ra

1 шт.

Принадлежности

1 компл.

Программное обеспечение

1 компл.*

Руководство по эксплуатации:
- для модификации ИШП-6100
- для модификации ИШП-210
- для модификации ИШП-110

26.51.66.190-012-11548758-18 РЭ
26.51.66.190-014-11548758-18 РЭ
26.51.66.190-013-11548758-18 РЭ

1 экз.

Упаковочный кейс

1 шт.

Методика поверки

РТ-МП-5411-445-2019

1 экз.

* - только для модификации ИШП-210

Дополнительная комплектация (по заказу):

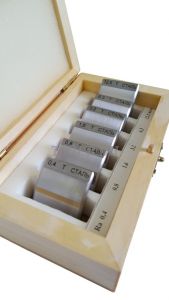

Установочная (настроечная) мера шероховатости поверхности (сравнения) Ra

(по заказу)

Программное обеспечение (для модификации ИШП-6100; ИШП-110);

ПО

(по заказу)

Датчик СРП-100 (для модификации ИШП-6100; ИШП-110; ИШП-210);

СРП-100

(по заказу)

Датчик СРП-110 (для модификации ИШП-210);

СРП-110

(по заказу)

Датчик СРП-120 (для модификации ИШП-210);

СРП-120

(по заказу)

Измерител
