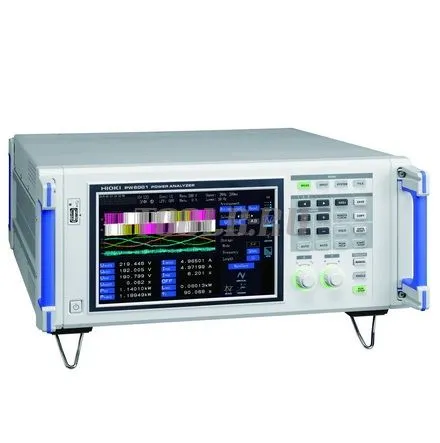

Ваттметр-анализатор прецизионный 6-канальный HIOKI PW6001
Прецизионный 6-канальный анализатор-ваттметр HIOKI PW6001 предназначен для измерений и анализа параметров электрической мощности нагрузки в различных типах электросетей.
Прецизионный 6-канальный анализатор-ваттметр HIOKI PW6001 предназначен для измерений и анализа параметров электрической мощности нагрузки в различных типах электросетей.
Особенности
• Применение высокоточных первичных преобразователей
• Основная погрешность при измерении мощности: ±0,02 % ИВ
• Скорость выборки: 18 бит на 5 МS/s
• Макс. 6 каналов хранения сигнала / Высокая емкость памяти
• Запатентованная технология / Высокоточная функция двойного датчика
Основные преимущества
Лучший прибор в своем классе по точности измерений
PW6001 обеспечивает основную относительную погрешность ±0,02 % при измерении электрической мощности в диапазоне частоты от 0,1 Гц до 2 МГц и на постоянном токе. Прибор позволяет подключить от 1 до 6 каналов и обеспечивает возможности необходимые для работы в разнообразных приложениях, начиная от 1-фазной сети и до 3-фазной 4-проводной сети.
Не требуется внешний осциллограф для наблюдения формы сигнала
В PW6001 реализована высокая емкость памяти 1 Mword на канал для записи осциллограмм. Функция триггера позволяет записывать выбранный пользователем интервал осциллограммы. Сенсорный экран и ручки плавной настройки позволяют просмотреть интересуемый участок формы сигнала.
Сенсорный экран
Резистивный сенсорный экран поддерживает интуитивно понятное управление, обеспечивая мягкую клавиатуру для использования при вводе текста, а также возможность записи простых рукописных комментариев. Прибор также обеспечивает отдельные аппаратные клавиши для быстрого включения отдельный функций, не отвлекая пользователя по поиску их в меню.
Развитая конфигурация подключения к объекту измерений
PW6001 поддерживает высокую точность как при прямом подключении к прибору, так и при подключении через внешние датчики тока. Большой выбор датчиков тока обеспечивает широкий диапазон измерений, что позволяет применять прибор в различных приложениях с высокой функциональностью и максимальной отдачей.
Измеритель нелинейных искажений с диапазоном частоты входного сигнала до 300 кГц
PW6001 может выполнять широкополосный гармонический анализ сигналов с частотой основной гармоники до 300 кГц. Эта возможность позволяет измерять искажения, вносимые инверторами, электродвигателями и другими приборами.
Оптический кабель связи для двух 6-канальных приборов PW6001
Вы можете использовать одновременно два анализатора мощности с удалением между ними до 500 метров. Для синхронизации работы приборов используется оптический кабель. Эта функция позволяет двум анализаторов мощности работать как единый прибор.
Технические характеристики измерителя мощности HIOKI PW6001
|
Тип электросети
|
1-фазная 2-проводная (1P2W)
1-фазная 3-проводная (1P3W) 3-фазная 3-проводная (3P3W2M, 3V3A, 3P3W3M) 3-фазная 4-проводная (3P4W) |
|
Число каналов
|
номер модели соответствует числу входных каналов:
от PW6001-01 (1 канал) до PW6001-06 (6 каналов); с опциями «мотор» и выходом D/A: от PW6001-11 (1 канал) до PW6001-16 (6 каналов) |
|
Способы подключения к сети
|
потенциальный вход: оптоизолированный, резисторный делитель;
токовый вход: изолированный вход с датчиком тока |
|
Измеряемые параметры, функции
|
напряжение (В), сила тока (А), активная мощность (Вт), полная мощность (В•А),
реактивная мощность (вар), коэффициент мощности (Cosφ), фазовый угол φ (°), частота (Гц), КПД (η), потери, коэфф. пульсации напряжения, коэфф. пульсации тока, интегрированная сила тока (А2), электрическая энергия (кВт•ч), пиковое напряжения (В пик), пиковый ток (А пик) |
|
измерение нелинейных искажений:
КНИ активной мощности с 2 по 100 гармоники; область частоты входного сигнала: 45 Гц до 66 Гц (IEC стандартный режим), 0,1 Гц до 300 кГц (широкополосный режим) |
|
|
запись сигналов: форма сигнала напряжения и тока / импульсные э/двигатели: 5 М выборок/с;
осциллограммы э/двигателя: 50 к выборок/с, 16 бит; длительность записи: 1 M слов × ((напряжение + ток) × кол-во каналов + кол-во осциллограмм э/двигателя) |
|
|
анализ э/двигателя (только для модификаций от PW6001-11 по PW6001-16): напряжение (В),
крутящий момент, обороты (об/мин), частота сети (Гц), сдвиг электрический угла статора и ротора, мощность э/двигателя |
|
|
Пределы измерений напряжения
(пост. и перем. тока) |
(6; 15; 30; 60; 150; 300; 600; 1500) В
|
|
Диапазон измерений силы тока
(пост. и перем.) |
диапазон 1: 400 мА…1000 А (зависит от датчика тока)
диапазон 2: 100 мА…50 кА (зависит от датчика тока) |
|
Диапазон измерений мощности
(пост. и перем. тока) |
2,40000 W…4,50000 MW, где: W = Вт, вар или В•А
(зависит от комбинации напряжения и силы тока) |
|
Область частоты входных сигналов
(для В, А, W) |
0,1 Гц…2 МГц (-3 дБ) и на постоянном токе
|
|
Пределы допускаемой основной
погрешности измерений |
напряжение пост. тока: ±(0,02 % ИВ + 0,03 % ВПИ)
сила пост. тока: ±(0,02 % ИВ + 0,03 % ВПИ) напряжение (45…65 Гц): ±(0,02 % ИВ + 0,02 % ВПИ) сила тока (45…65 Гц): ±(0,02 % ИВ + 0,02 % ВПИ) активная мощность (пост. ток): ±(0,02 % ИВ + 0,05 % ВПИ) + погреш. датчика тока, активная мощность (45…65 Гц): ±(0,02 % ИВ + 0,03 % ВПИ) + погреш. датчика тока |
|
Дополнительная погрешность,
вызванная изменением температуры окружающего воздуха |
±0,01 % ИВ / °C
|
|
Время измерения
|
измерение мощности: 10 мс; 50 мс; 200 мс,
измерение искажений: 200 мс (IEC стандартный режим), 50 мс (широкополосный режим) |
|
Интервалы записи
|
выкл. / 10…500 мс / 1 с / 30 с / 1…60 мин (для всех параметров, включая искажения измеряемого значения);
результаты измерений сохраняются во внутренней памяти или флэш-накопитель USB |
|
Ослабление синфазного сигнала
|
не менее 100 дБ (50 Гц/60 Гц), не менее 80 дБ (100 кГц)
|
|
Анализатор параметров электродвигателей
|
модификации: от PW6001-11 до PW6001-16;
формат ввода: аналоговый DC/ частотный/ импульсный вход; измерение параметров: крутящий момент, об/мин, сдвиг электрического угла, мощность двигателя и др. |
|
Выход D/A
|
модификации: от PW6001-11 до PW6001-16
число выходных каналов: 20 формат вывода: аналоговый выход, выходная форма сигнала |
|
Интерфейс
|
флэш-накопитель USB, LAN, GP-IB, RS-232C, EXT I/O, вход синхронизации
|
|
Электропитание
|
100…240 В, 50/60 Гц, макс. 200 В•А
|
|
Габаритные размеры
|
430 × 177 × 450 мм
|
|
Масса
|
не более 14 кг
|
Комплект поставки ваттметра-анализатора прецизионного 6-канального HIOKI PW6001
Комплектация: руководство по эксплуатации, кабель питания, D-sub 25-pin соединитель (только для PW6001-1x)
Опции: выбор высокоточных широкополосных датчики тока HIOKI (обратитесь к специалистам info@toolb.ru)
