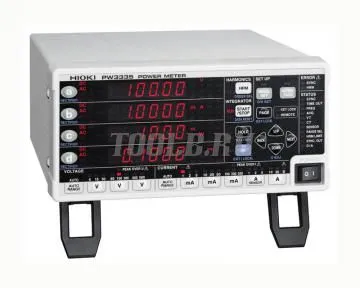

HIOKI PW3335 - измеритель мощности
Ваттметр-анализатор HIOKI PW3335 предназначен для измерений и анализа параметров электрической мощности электроприборов и установок промышленного и бытового назначения.
Ваттметр-анализатор HIOKI PW3335 применяется для измерений на производстве и в испытательных лабораториях. Прибор обладает высокой чувствительность и измеряет параметры электрической мощности в широком диапазоне от низких токов потребления 10 мкА в «спящем режиме» до рабочих токов в 20 А и с внешним датчиком тока до 5000 А.
Прибор выпускается в настольном исполнении и является лучшим в своем классе по точности и достоверности измерений для однофазных 2-проводных линий. Прибор также обеспечивает точные измерения при высоких значениях коэффициента амплитуды (значительные периодические выбросы на основной гармонике тока) в нижнем части диапазона измерений, когда потребление по току составляет от 10 микроампер.
Модификации измерителя мощности HIOKI PW3335
• PW3335: базовая модель с LAN, RS-232C
• PW3335-01: с LAN, GP-IB
• PW3335-02: с LAN, RS-232C, D/A выход
• PW3335-03: с LAN, RS-232C, разъем для внешнего датчика тока
• PW3335-04: с LAN, RS-232C, GP-IB, D/A выход, разъем для внешнего датчика тока
Особенности измерителя мощности HIOKI PW3335
• Высокая точность ±0,1 %
• Пределы измерений от 1 мА до 5000 А
• Область частот от 0,1 Гц до 100 кГц, постоянный ток
• Измерение нелинейных искажений и параметров мощности в режиме ожидания в соответствии с IEC62301
• Высокая точность измерений при низком Cosφ при тестировании трансформаторов и электродвигателей в режиме ХХ
• Синхронное управление с использованием до 8 приборов HIOKI PW3335
• Разъем для датчика тока для измерений до 5000 A (только PW3335-03 и PW3335-04)
Технические характеристики измерителя мощности HIOKI PW3335
|
Тип электросети
|
однофазная 2-проводная
|
|
Измеряемые параметры
|
напряжение (В), сила тока (A), активная мощность (Вт), полная мощность (В•А),
реактивная мощность (вар), коэффициент мощности (Cosφ), фазовый угол (°), частота сети (Гц), макс. отношение тока, интегрированный ток (А•ч), электроэнергия (Вт•ч), время интегрирования (ч), напряжение пиковое (В пик.), сила тока пиковое (А пик.), коэффициент амплитуды тока (К), коэффициент амплитуды напряжения (К), средняя сила тока (А сред.), средняя активная мощность (Вт сред.), напряжение пульсации (В имп.), ток пульсации (А имп.) |
|
Измеряемые параметры искажений
|
в диапазоне частоты 10 Гц…640 Гц, до 50-й гармоники,
уровень (В ск) гармоник напряжения, уровень (А ск) гармоник тока, уровень (Вт) гармоник активной мощности, общие нелинейные искажения (%) по напряжению, общие нелинейные искажения (%) по току, напряжение (В) первой гармоники, ток (А) первой гармоники, активная мощность (Вт) по первой гармоники, полная мощность (В•А) по первой гармоники, реактивная мощность (вар) по первой гармоники, коэффициент мощности по первой гармоники, угол сдвига тока и напряжения по первой гармонике, содержание гармоник (%) по напряжению, содержание гармоник (%) по току, содержание гармоник (%) по активной мощности, (следующие параметры могут быть определены только с ПК: угол сдвига тока и напряжения для каждой гармоники) |
|
Пределы измерений
напряжения |
Auto; (15,000; 30,000; 60,000; 150,00; 300,00; 600,00) В
|
|
Пределы измерений
силы тока |
Auto; (1,0000; 2,0000; 5,0000; 10,000; 20,000; 50,000; 100,00; 200,00; 500,00) мА;
(1,0000; 2,0000; 5,0000; 10,000; 20,000) A |
|
Пределы измерений
мощности (активной, полной, реактивной) |
от 6,0000 мW до 20,000 кW (зависит от комбинации пределов измерений тока и напряжения)
|
|
Пределы измерений интегрированных
параметров за 10 часов |
возможность переключения между фиксированным и автоматическим интервалом интеграции;
сила тока: 6 цифр, от 0,00000 мА•ч, без знака полярности; активная мощность: 6 цифр, от 0,00000 мВт•ч, без знака полярности |
|
Предел допускаемой основной
погрешности измерений активной мощности |
±(0,1 % ИВ + 0,1 % ВПИ), по пост. току;
±(0,1 % ИВ + 0,05 % ВПИ), при 45…66 Гц и 50 % ВПИ; ±0,15 % ИВ, при 45…66 Гц и >50 % ВПИ |
|
Область частоты
|
от 0,1 Гц до 100 кГц
|
|
Скорость измерений
|
время 1-го измерения от 5 с до 20 с (зависит от настроек)
|
|
Входное сопротивление (50/60 Гц)
|
вход вольтметра: не менее 2 МОм;
вход амперметра: не более 520 Ом в диапазоне 1…100 мА, не более 15 Ом в диапазоне 200 мА…20 А |
|
Выход D/A
(только для моделей -02/-04) |
7 каналов, выходные параметры выбирается из списка:
выходной уровень сигнал ±2 В ПШ или 5 В ПШ пост. тока, форма сигнала 1 В ПШ, выходной уровень, мгновенные значения формы сигнала (напряжения, тока, активной мощности), выходной уровень (полная мощноcть, реактивная мощность, коэффициент мощности или другие), высокоскоростной выход уровня (напряжение, сила тока,активная мощность) |
|
Функции
|
AC+DC, AC+DC Umn, AC, DC, FND, автовыбор предела, усреднение, коэффициент
трансформатора тока или напряжения, контроль синхронизации, значения MAX/MIN, и другие |
|
Интерфейс связи
|
LAN (все модели), RS-232C (кроме модели -01),
GP-IB (только модели -01, -04) |
|
Электропитание
|
100…240 В, 50/60 Гц, макс 30 В•А
|
|
Габаритные размеры
|
210 × 100 × 245 мм
|
|
Масса
|
3 кг
|
|
Комплект поставки
|
прибор PW3335, руководство по эксплуатации, кабель питания, безопасные входные
токовые и потенциальные терминалы ×2 шт. с винтами крепления М3×6 мм ×4 шт. |
Комплект поставки измерителя мощности HIOKI PW3335
|
Опция
|
Описание
|
|
|
9669 токовый датчик-клещи
От 40 Гц до 5 кГц, 1000 А АС, выход 0,5 мВ/А, Ø55 мм |
|
|
9660 токовый датчик-клещи
От 40 Гц до 5 кГц, 100 A, выход 1 мВ/А, Ø15 мм |
|
|
CT9667 токовый датчик с гибкой петлёй
От 10 Гц до 20 кГц, 5000 A / 500 A, выход 500 мВ/ПШ, Ø254 мм |
|
|
9661 токовый датчик-клещи
От 40 Гц до 5 кГц, 500 A, выход 1 мВ/А, Ø46 мм |
|
|
CT9279 универсальный токовый датчик-зажим
От DC до 20 кГц, 500 А, выход 2 В/ПШ, Ø40 мм |
|
|
9272-10 токовый датчик-клещи
От 1 Гц до 100 кГц, 20 А или 200 A, выход 2 В/ПШ, Ø46 мм |
|
|
L9217 соединительный кабель
Кабель с разъемами BNC, длина 1,6 метра |
|
|
9555-10 блок питания и подключения датчиков тока
Для датчиков тока CT6865 серии, 9709 и 927X серии |
|
|
CT6862, CT6863 универсальные токовые датчики кольцевые
От DC до 500 кГц или 1 МГц, 200 A или 50 A, выход 2 В/ПШ, Ø24 мм |
|
|
CT9277, СТ9278 универсальные токовые датчики-зажимы
От DC до 100 кГц, 20 А или 200 А, выход 2 В/ПШ, Ø20 мм |
|
|
9709 универсальный токовый датчик кольцевой
От DC до 100 кГц, 500 А, выход 2 В/ПШ, Ø36 мм |
|
|
CT6865 универсальный токовый датчик кольцевой
От DC до 20 кГц, 1000 А, выход 2 В/ПШ, Ø36 мм |
|
|
CT6841, CT6843 универсальные токовые датчики-клещи
CT6841: от DC до 1 МГц, 20 A, выход 0,1 В/A, Ø20 мм CT6843: от DC до 500 кГц, 200 A, выход 0,01 В/А, Ø20 мм |
|
|
9642 кабель LAN, 5 метров
|
|
|
9637 кабель RS-232C, 9-9 пин, 1,8 метра
|
|
|
9638 кабель RS-232C, 25-9 пин, 1,8 метра
|
|
|
9151-02 кабель GP-IB, 2 метра
|
|
|
9165 соединительный кабель
Кабель для синхронизации, 15 метров |
