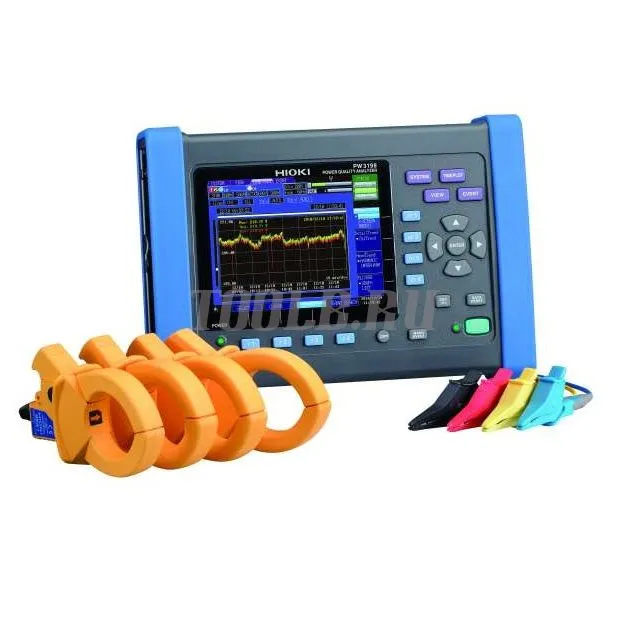

HIOKI PW3198 - анализатор качества электрической энергии
Прибор предназначен для контроля и анализа параметров электроэнергии, может проводить тестирование электрических сетей согласно стандарту ISO 14001, диагностирование оборудования и измерение гармоник до 50-го порядка.
• Для всех типов электросетей
• Высокая точность, проведение непрерывных измерений
• Регистрация измерений
• Широкий динамический диапазон напряжений до 1300 В
• Категория безопасности CAT IV 600V
• Переходные процессы до ±6000 В пик от 0,5 мкс
• Частота сети 50, 60, 400 Гц
• Питание от аккумуляторов или от сети
• Приемник GPS для синхронизации времени (опция)
• Русифицированное ПО с возможностью создания протокола измерений
• Внесен в Государственный реестр средств измерений РФ
Технические характеристики измерителя мощности HIOKI PW3198
|
Тип электросети
|
1-фазная, 3-фазная (50 / 60 Гц), 2-х, 3-х и 4-х проводная,
дополнительный канал измерения напряжения AC/DC |
|
|
Диапазон измерений
|
напряжение: 0,01…600 В ск
переходные процессы до ±6,0000 кВ пик сила тока: от 500,00 мА ск до 5000,0 A ск АС с внеш. датчиками тока сила тока: от 500,00 мА ск до 2000,0 A ск АС/DC с внеш. датчиками тока частота: 40…70 Гц / 400 Гц Cosφ: -1,000 … 0,000… +1,000 |
|
|
Пределы допускаемой
основной погрешности |
напряжение: ±0,1 % ИВ
сила тока: ±(0,2 % ИВ + 0,1 % ВПИ) + погрешность датчиков тока мощность: ±(0,2 % ИВ + 0,1 % ВПИ) + погрешность датчиков тока частота: ±0,01 Гц |
|
|
Измеряемые
параметры |
1. Переходные процессы напряжения, частота выборки 2 МГц
2. Цикл измерения – 1 период частоты 40…70 Гц 3. Среднеквадратическое значение напряжение и силы тока, обновляемые за каждый полупериод 4. Напряжение: провалы, перенапряжения, прерывания 5. Броски тока 6. Отклонение напряжения 7. Доза фликера (кратковременная и длительная) 8. Частота сигнала 40…70 Гц (за 10 периодов для частоты 50 Гц и 12 периодов для 60 Гц) 9. Частота сигнала 40…70 Гц (средняя частота за 10 секунд) 10. Пиковые значения напряжения и силы тока 11. Напряжение, сила тока, мощность (активная, реактивная, полная), энергия (активная реактивная), Cosφ, Sinφ, несимметрия напряжения и силы тока (по обратной и нулевой последовательности) 12. Составляющие гармоники высшего порядка (по напряжению и току) от 2 кГц до 80 кГц 13. Гармоническая составляющая, угол фазы гармоники (напряжение и ток), гармоники мощности: до 50-го порядка 14. Суммарный коэффициент гармонических составляющих THD (по напряжению и току) 15. Интергармоники напряжения и тока от 0,5 до 49,5 порядка 16. Коэффициент амплитуды |
|
|
Выборка
(частота дискретизации) |
напряжения, сила тока
|
200 кГц
|
|
гармоники
|
4096 точек за 10 циклов при 50 Гц
и на 80 циклов при 400 Гц |
|
|
переходные процессы
|
до 2 МГц (0,5 мкс и более)
|
|
|
Продолжительность
записи |
35 суток (при выключенной функции повторения),
55 недель (при включенной функции повторения [установленное значение 1 неделя], 55 повторений) |
|
|
Интерфейс связи
|
слот под SD карту памяти - для записи данных,
LAN - для управления прибором на удаленном расстоянии и загрузки записанных данных, USB - для загрузки записанных данных, RS-232C - для подключения принтера и GPS приемника |
|
|
Дисплей
|
6,5-дюйма, цветной TFT-дисплей, разрешение 640×480 пикс
|
|
|
Электропитание
|
Z1002 блок питания или Z1003 аккумулятор NiMh (7,2 В / 4500 мА•ч)
|
|
|
Габаритные размеры
|
211 × 300 × 68 мм
|
|
|
Масса
|
2 кг (с аккумулятором)
|
Комплект поставки измерителя мощности HIOKI PW3198
• Руководство по эксплуатации
• Свидетельство о поверке
• Комплект кабелей напряжения (по одному: красный, желтый,голубой, серый; черный - 4 шт., контактные зажимы - 8 шт.)
• Блок аккумулятора
• Сетевой адаптер для питания от сети
• Карта памяти SD 2 ГБ
• USB кабель
• Наклейки для маркировки каналов
• Ремень для переноски
|
Опции
|
Основные характеристики
|
Модель
|
|
|
PW3198
|
3197
|
||
|
Датчики тока (1 датчик тока для однофазной и 2 или 3 датчика тока для двух или трех фазной сети)
|
|||
|
Датчик тока с зажимом 9694
|
5 A АС, Ø15 мм, длина кабеля 3 м
|
■
|
■
|
|
Датчик тока с зажимом 9660
|
100 A АС, Ø15 мм, длина кабеля 3 м
|
|
|
|
Датчик тока с зажимом 9661
|
500 A АС, Ø46 мм, длина кабеля 3 м
|
■
|
■
|
|
Гибкий петлевой датчик тока CT9667
|
500 A / 5000 A АС, 2 диапазона, Ø254 мм, длина кабеля: датчик – устройство 2 метра, устройство – терминал 1 м
|
■
|
■
|
|
Датчик тока с зажимом 9669
|
1000 A АС, Ø55 мм, длин кабеля 3 м
|
■
|
■
|
|
Датчик тока с зажимом 9695-02
|
50 A АС, Ø15 мм, требует подключения соединительного кабеля 9219
|
■
|
■
|
|
Датчик тока с зажимом 9695-03
|
100 A АС, Ø15 мм, требует подключения соединительного кабеля 9219
|
■
|
■
|
|
Соединительный кабель 9219
|
для соединений 9695-02/-03, выходной разъем BNC
|
■
|
|
|
Датчик тока с зажимом CT9693, CT9693-90
|
от DC до 15 кГц, 2000 A AC/DC, 200 мВ/предел, Ø55 мм
|
■
|
■
|
|
Датчик тока с зажимом CT9692, CT9692-90
|
от DC до 20 кГц, 2000 A AC/DC, 200 мВ/предел, Ø33 мм
|
■
|
|
|
Датчик тока с зажимом CT9691, CT9691-90
|
от DC до 10 кГц, 100A AC/DC, 200 мВ/предел, Ø35 мм
|
■
|
|
|
Для измерений токов утечки
|
|||
|
Датчик тока утечки с зажимом 9675
|
от 40 Гц до 5 кГц, 10 A AC, 100 мВ AC/предел, Ø 30 мм, длина кабеля 3 м
|
|
■
|
|
Датчик тока утечки с зажимом 9657-10
|
от 40 Гц до 5 кГц, 10 A AC, 100 мВ AC/предел, Ø 40 мм, длина кабеля 3 м
|
|
■
|
|
Для нормированного понижения силы тока (трансформаторы тока)
|
|||
|
Трансформатор тока с зажимом 9290-10
|
первичная 1000 A, коэффициент трансформации 1:10 (вторичная 100 А)
|
■
|
■
|
|
Принадлежности для измерений напряжения
|
|||
|
Магнитный адаптер 9804-01 красный
|
для подключения к стальным токонесущим проводникам
|
■
|
|
|
Магнитный адаптер 9804-02 черный
|
для подключения к стальным токонесущим проводникам
|
■
|
|
|
Комплект кабелей L1000
|
комплект кабелей напряжения (по одному: красный, желтый, голубой, серый; черный - 4 шт., зажимы «крокодил» - 8 шт.)
|
■
|
|
|
Комплект кабелей L9438-55
|
комплект кабелей напряжения (черный - 4 шт., зажимы «крокодил» - 8 шт.)
|
|
■
|
|
Адаптер 3-фазной сети PW9000
|
оснастка для подключения к проводам 3-фазной 3-проводной сети
|
■
|
|
|
Адаптер 3-фазной сети PW9001
|
оснастка для подключения к проводам 3-фазной 4-проводной сети
|
■
|
|
|
Насадка-щуп с зажимом 9243
|
две насадки (черная, красная) для проводов L9197/L4930/9322 и другие провода, CAT III 1000 V, длина щупа 196 мм
|
■
|
|
|
Электропитание
|
|||
|
Адаптер Z1002
|
для питания прибора от сети 100…240 В 50 Гц
|
■
|
|
|
Адаптер 9418-15
|
для питания прибора от сети 100…240 В 50 Гц
|
|
■
|
|
Блок аккумулятора Z1003
|
аккумулятор NiMh для автономного питания
|
■
|
|
|
Блок аккумулятора 9459
|
аккумулятор NiMh для автономного питания
|
|
■
|
|
Сохранение данных
|
|||
|
Z4001
|
карта памяти SD 2 ГБ
|
■
|
|
|
Другие опции
|
|||
|
9642
|
