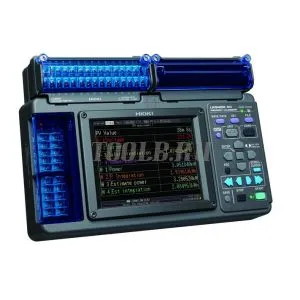

HIOKI LR8400 - ваттметры универсальные для солнечных панелей (PV Power)
Предназначены для измерений энергетических параметров, контроля и технического обслуживания солнечных панелей, а также для определения действительной мощности панелей и прогнозирования количества вырабатываемой электрической энергии.
Стоимость доставки в Москва
Предназначены для измерений энергетических параметров, контроля и технического обслуживания солнечных панелей, а также для определения действительной мощности панелей и прогнозирования количества вырабатываемой электрической энергии.
Особенности
• Максимальная сила тока солнечных панелей до 2000 А
• Измерения без разрыва электрической цепи
• Оценка мощности солнечной энергии на единицу площади
Основные функции
• Оценка ожидаемого производства электроэнергии
•Оценка ожидаемого производство электроэнергии в условиях постоянно изменяющейся температурой воздуха и солнечной освещенности
• Сравнение расчетных и фактических данных производства электроэнергии
• Определение производственной динамики производства электроэнергии (тренда)
• Поиск и выявление неисправностей солнечных панелей
• Подключение до семи каналов для измерений температуры поверхности панелей
• В выключенном режиме измерений мощности прибор может использоваться в качестве 30-канального регистратора данных
Технические характеристики измерителя мощности HIOKI LR8400
|
Входные каналы фиксированные
|
[канал 1-1] режим измерений напряжения, предел 1 В, коэффициент преобразования 1000
[канал 1-2] текущий режим измерений, предел 1 В, коэффициент преобразования 1000 [канал 1-3] вход пиранометра, предел 20 мВ, коэффициент преобразования 140 кВт/м2 [канал 1-4] измерение температуры панели, термопара тип К, предел измерений 100 °С, коэффициент преобразования 1 |
|
Входные каналы
расширенные |
[каналы с 1-5 по 1-11] по выбору как для каналов измерения напряжения, подключения термопар или токовых клещей–датчиков
[каналы с 1-12 по 1-15 и с 2-1 по 2-15] не могут быть использованы в PV режиме. |
|
Вычисляемые параметры
по фиксированным каналам (автоматическая настройка вычислений) |
[W1] Мощность (кВт) =
=напряжение (В) (канал 1-1) × ток (А) (канал 1-2) [W2] Электрическая энергия (кВт·ч) = = напряжение (В) (канал 1-1) × ток (А) (канал 1-2) × время измерений (ч) [W3] Предполагаемая электрическая мощность DC (кВт) = = солнечная радиация на 1 м2 (кВт/м2) (канал 1-3) / стандартная солнечная радиация (кВт/м2) × (1 + коэффициент температурных потерь) × (1 + коэффициент прочих убытков) × номинальная мощность фотоэлектрических ячеек (кВт) [W4] Оценка электрической энергии DC (кВт·ч) = = солнечная радиация (кВт/м2) (канал 1-3) / стандартная солнечная радиация 1м2 (кВт/м2) × (1 + коэффициент температурных потерь) × (1 коэффициент прочих убытков) × номинальная мощность фотоэлектрических ячеек (кВт) х время измерений (ч) × (1 + коэффициент температурных потерь = макс. коэффициент фотоэлектрические ячейки × (температура панели (канал 1-4) - 25 °С) / 100 [W5] Предполагаемая электрическая мощность АС (кВт) = = предполагаемая мощность (W3) × коэффициент преобразователя DC/AC [W6] Оценка электрической энергии AC (кВт·ч) = = оценка энергии (W4) × коэффициент преобразователя DC/AC [W7] Расхождение между предполагаемой и вырабатываемой электрической энергии в процента (%) = =энергия (W2) / оценка энергии (W4) |
|
Дисплей
|
5,7 дюймов, TFT дисплей, разрешение 640×480 пикс.,
строки показаний для каждого канала, строки вычисляемых параметров W1…W7, и другие |
|
Другие характеристики
|
при отключении режима PV, функции прибора идентичны регистратору модели LR8400-20
|
|
Электропитание
|
от адаптера: 100…240 В 50/60 Гц, макс. 7 В·А,
от аккумулятора (опция) до 5 часов работы |
|
Габаритные размеры
|
273×182×67 мм
|
|
Масса
|
1,8 кг (без аккумуляторов)
|
Основные технические характеристики токоизмерительных клещей-датчиков
|
Модель датчика
|
CT9691-90
|
CT9692-90
|
CT9693-90
|
|
Предел измерений
|
100 А AC/DC
|
200 А AC/DC
|
2000 А AC/DC
|
|
Диаметр клещей
|
Ø35 мм
|
Ø33 мм
|
Ø55 мм
|
|
Длина кабеля
|
2 м
|
2 м
|
2 м
|
Комплект поставки измерителя мощности HIOKI LR8400
|
Модель
|
LR8400-92
|
LR8400-93
|
|
Токоизмерительные клещи (опция)
|
CT9692-90 200 А
или CT9691-90 100 А |
CT9693-90 2000 А
|
|
Пиранометр
|
EKO INSTRUMENTS
для LR8400-92 |
EKO INSTRUMENTS
для LR8400-93 |
|
Дифференциальные сенсоры
|
мод. 9322
|
мод. 9322
|
|
Термопара тип К
|
тип К,
соединительный кабель 20 м |
тип К,
соединительный кабель 20 м |
|
Соединительные зажимы с магнитом
|
9804-01 (красный)
9804-02 (черный) |
9804-01 (красный)
9804-02 (черный) |
