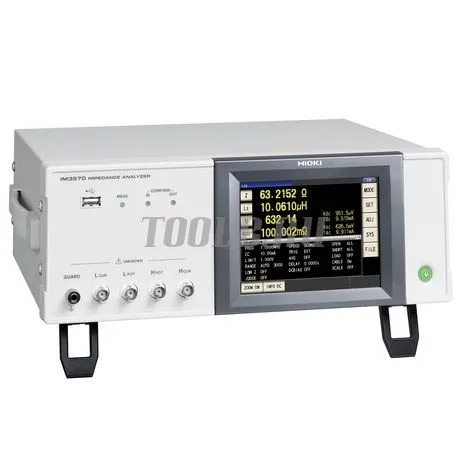

HIOKI IM3570 - измеритель-анализатор иммитанса (RLC-метр)
Предназначен для измерений параметров иммитанса радиокомпонентов (резисторы, катушки индуктивности, конденсаторы, пьезоэлектрические элементы) на постоянном токе и в диапазоне частоты 4 Гц...5 МГц.
Анализатор иммитанса IM3570 объединяет в себе измеритель RLC и анализатор АЧХ. Прибор имеет широкий частотный диапазон от 4 Гц до 5 МГц и уровень измеряемого сигнала от 5 мВ до 5 В.
Особенности
• Измерение RLC, измерение DCR, исследование АЧХ, проведение непрерывных измерений и тестирование с высокой скоростью
• Предельная скорость тестирования 1,5 мс (1 кГц) и 0,5 мc (100 кГц) в режиме RLC
• Высокоточные измерения, основная погрешность измерения параметра Z: ±0,08 %
• Прекрасный анализатор импеданса для проверки резонансных характеристик пьезоэлектрических элементов, C-D и измерения характеристик малых ESR полимерных конденсаторов, измерение DCR и L-Q катушек индуктивности (обмотки и трансформаторы)
• Сенсорный ЖК-дисплей
|
Режимы измерений
|
режим измерителя RLC
режим анализатора АЧХ режим непрерывных измерений |
|
Измеряемые параметры
|
Z - полное сопротивление
Y - полная проводимость θ - фазовый угол Rs - последовательное сопротивление переменному току (ESR) Rp - параллельное сопротивление переменному току Rdc - сопротивление постоянному току X - реактивное сопротивление G - активная проводимость B - реактивная проводимость Cs - последовательная емкость Cp - параллельное емкость Ls - последовательная индуктивность Lp - параллельное индуктивность D - тангенс угла потерь (tanδ) Q - добротность (1/D) |
|
Диапазоны измерений
|
1 мОм...200 МОм, 12 диапазонов (для всех параметров |Z|)
|
|
Отображаемые диапазоны
|
Z, Y, Rs, Rp, Rdc, X, G, B, Ls, Lp, Cs, Cp: ±(0,000000 [единица измерения] до 9,999999 G [единица измерения], абсолютна величина отображается только для Z и Y
θ: ±(0,000°...999,999°) D: ±(0,000000...9,999999) Q: ±(0,00...99999,99) Δ%: ±(0,0000% ...999,9999%) |
|
Основная погрешность
|
|Z|: ±0,08% ИВ, θ: ±0,05°
|
|
Номинальная частота
|
от 4 Гц до 5 МГц (шаг от 10 мГц до 100 Гц)
|
|
Уровень сигнала
|
режим V / режим CV (нормальный режим):
50 мВ до 5 В ск, шаг 1 мВ (максимум до 1 МГц), 10 мВ до 1 В ск, шаг 1 мВ (выше 1,0001 MГц) режим CC (нормальный режим): 10 мкА до 50 мА ск., шаг 10 мкА (максимум до 1 MГц) 10 мкА до 10 мА ск, шаг 10 мкА (выше 1,0001 MГц) |
|
Выходное сопротивление
|
нормальный режим: 100 Ом
режим низкого сопротивления: 10 Ом |
|
Время измерений
|
0,5 мс (100 кГц, FAST, отображение отключено, типичное значение)
|
|
Скорость измерения
|
FAST/ MED/ SLOW/ SLOW2
|
|
Функции
|
измерение смещения DC, компаратор, загрузка и сохранение, функция памяти.
|
|
Дисплей
|
5,7-дюймовый сенсорный ЖК-дисплей
|
|
Интерфейс связи
|
EXT I/O, RS-232C, GP-IB, USB управление, USB память, LAN
|
|
Электропитание
|
от 90 до 264 В 50/60 Гц, 150 В·А максимум
|
|
Габаритные размеры
|
119 × 330 ×307 мм
|
|
Масса
|
5,8 кг
|
|
Комплект поставки
|
кабель питания, руководство по эксплуатации
|
Для выполнения измерений необходимы дополнительные опции, которые не входят в комплект поставки прибора.
Комплект поставки измерителя-анализатора иммитанса (RLC-метр) HIOKI IM3590
