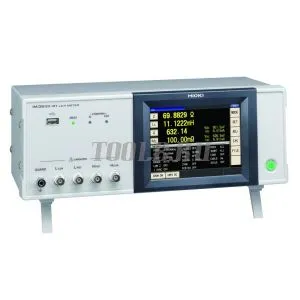

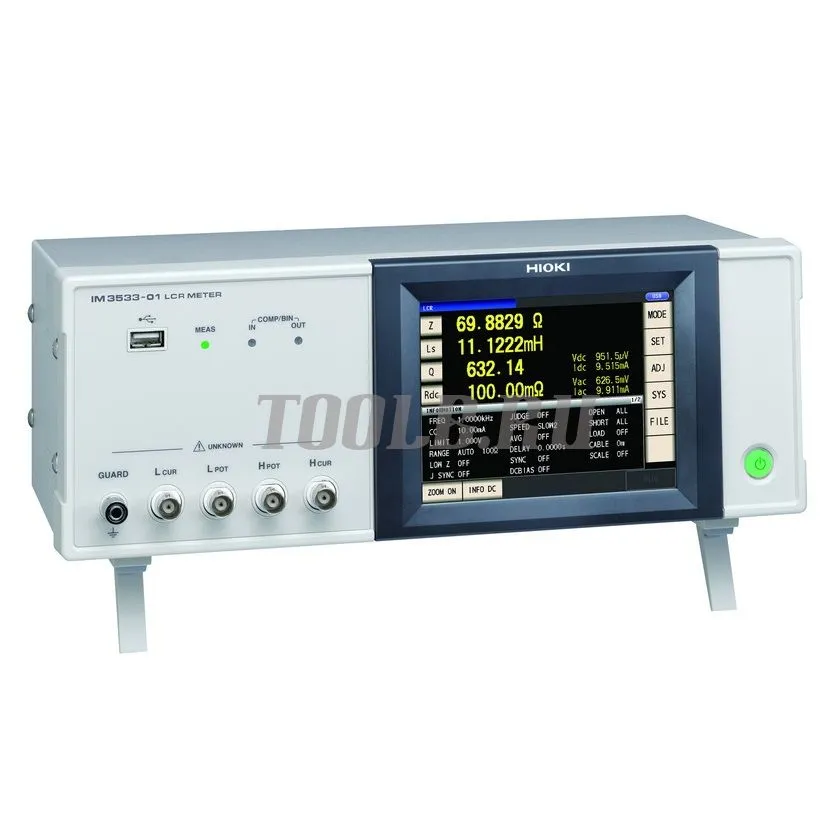

HIOKI IM3533 - измеритель иммитанса (RLC-метр)
Лучший выбор для измерений параметров иммитанса обмоток электродвигателей, катушек индуктивностей и трансформаторов в диапазоне частоты 1 мГц...200 кГц.
Новые модели RLC измерителей IM3533 и IM3533-01 - работают значительно быстрее и имеют лучшую функциональность, чем предыдущие модели из линейки HIOKI. Приборы имеют высокую точность ±0,05%, широкий частотный диапазон измерения от 1 мГц до 200 кГц, а также высокую скорость выполнения измерений - до 2 мс. Благодаря функции contactcheck измерения выполняются в высокой степенью надежности.
Приборы специально разработаны для выполнения лабораторных исследований / испытаний.
Особенности
• Высокоточные измерения ±0,05%
• Широкий диапазон измерений (DC, 1 мГц до 200 кГц, 5 мВ до 5 В, 10 мкА до 50 мА)
• Проведение смешанных измерений (C-D и ESR) без прерывания тестирования, со скоростью в 10 раз быстрее предыдущих моделей
• Режим измерения малого иммитанса с высокой точностью, эффективен для проверки малой индуктивности или ESR
полимерных конденсаторов (измерения в 10 раз быстрее и значительно улучшенная стабильности показаний, по сравнению с моделью 3522-50)
• Специальные режимы для измерения коэффициента обмотки трансформатора, взаимной индуктивности и компенсации сопротивления по температуре
• Тестирование частотной развертки (только модель IM3533-01)
• Возможность установки и настройки кабелей длинной 2 м / 4 м в дополнение к стандартным кабелям 0 м / 1 м
• Встроенный компаратор и функция BIN
• Выполнение проверки за 2 миллисекунды
• Сенсорный ЖК-дисплей
Технические характеристики анализатора иммитанса (RLC-метр) HIOKI 3533
|
Модель
|
IM3533
|
IM3533-01
|
|
Режимы измерений
|
Режим LCR,
Тестирование трансформатора (N, M, ΔL), Продолжительные измерения (режим LCR) |
Режим LCR,
Тестирование трансформатора (N, M, ΔL), Режим анализатора (встроенный СВИП-генератор), Продолжительные измерения (режимы LCR/Анализатор) |
|
Измеряемые параметры
|
Z - полное сопротивление, Ом
Y - полная проводимость, См θ - фазовый угол, ° Rs - последовательное сопротивление переменному току, Ом Rp - параллельное сопротивление переменному току, Ом Rdc - сопротивление постоянному току, Ом X - реактивное сопротивление, Ом G - проводимость, См B - реактивная проводимость, См Cs - последовательная емкость, Ф Cp - параллельная емкость, Ф Ls - последовательная индуктивность, Гн Lp - параллельная индуктивность, Гн D - тангенс угла потерь, (tanδ) Q - добротность N - коэффициент трансформации обмоток трансформатора (N : 1), N=√L1/L2, где L1 и L2 - индуктивность 1-й и 2-й обмотки тр-ра M - разность взаимной индуктивности (влияние взаимной индуктивности двух трансформаторов: M = (La - Lb) /4, где La и Lb - индуктивность трансформатора a и b), Гн ΔL - разность индуктивностей двух обмоток трансформатора, Гн T - температура, °С |
|
|
Диапазоны измерений
|
10 мОм...200 МОм, 10 диапазонов (для всех параметров |Z|)
|
|
|
Отображаемые диапазоны
|
Z, Y, Rs, Rp, Rdc, X, G, B, Ls, Lp, Cs, Cp: ±(0,000000 [единица измерения] до 9,999999 G [единица измерения], абсолютна величина отображается только для Z и Y
θ: ±(0,000° до 999,999°) D: ±(0,000000 до 9,999999) Q: ±(0,00 до 99999,99) Δ%: ±(0,0000% до 999,9999%) |
|
|
Основная погрешность
|
|Z|: ±0,05 % ИВ, θ: ±0,03°
|
|
|
Рабочая частота
|
от 1 мГц до 200 кГц (шаг 1 мГц до 10 Гц)
|
|
|
Уровень сигнала
|
нормальный режим (режим V / режим CV): 5 мВ до 5 В (ск), шаг 1 мВ (ск), режим CC: 10 мкА до 50 мА (ск), шаг 10 мкА;
режим малого импеданса (режим V / режим CV): 5 мВ до 2,5 В (ск), шаг 1 мВ (ск), режим CC: 10 мкА до 100 мА (ск), шаг 10 мкА |
|
|
Выходное сопротивление
|
нормальный режим: 100 Ом Режим низкого сопротивления с высокой точностью: 25 Ом
|
|
|
Время измерений
|
2 мс (1 кГц, FAST, отображение отключено, типичное значение)
|
|
|
Функции
|
измерение со смещением DC, температурная компенсация DCR (отображение рекомендуемой температуры), компаратор,
измерения BIN (функция классификации), загрузка и сохранение, функция памяти. |
|
|
Дисплей
|
5,7-дюймовый сенсорный ЖК-дисплей
|
|
|
Интерфейс
|
EXT I/O, USB управление, USB память, Опционально: выберите только одно - RS-232C, GP-IB, или LAN
|
|
|
Источник питания
|
от 100 до 240 В, 50/60 Гц, 50 В·А макс.
|
|
|
Габаритные размеры, масса
|
19 × 330 × 168 мм, 3,1 кг
|
|
|
Аксессуары
|
кабель питания, руководство по эксплуатации, CD со списком команд и образцом программного обеспечения.
|
