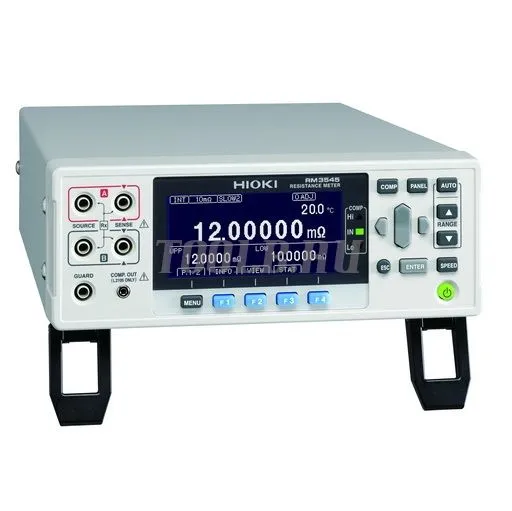

HIOKI 3545 - омметр цифровой многоканальный
Высокоточный цифровой омметр с возможностью мультиплексирования до 42 каналов.
Высокоточный цифровой омметр с возможностью мультиплексирования до 42 каналов. Сканирование электрических цепей с помощью модуля мультиплексора Z3003 применяется в приложениях, где требуется многоконтактные измерения, например, при тестировании многосетевых соединений и разъемов, многопозиционных переключателей и реле, выводов обмоток 3-фазных электродвигателей и трансформаторов и др. Модуль Z3003 вставляется в один из слотов на задней панели RM3545-02 и позволяет проводить мульти измерения до 20 каналов с 4-х проводным соединением или до 42 каналов с 2-х проводным соединением при вставке в слоты двух модулей Z3003.
Особенности
• Функция мультиплексирования с многоконтактными соединениями
• Основная погрешность ±(0,006 % Rх + 0,001 % Rк)
• Разрешение от 0,01 мкОм
• Функция слаботочного измерения сопротивления LP при напряжении не более 20 мВ
Область применения
• Низкоомные сопротивления: шунты, сварные швы, печатные платы, предохранители
• Электрические обмотки: электродвигатели, электромагниты, дроссели, трансформаторы
• Сильноточные контакты: силовые контакты, рубильники, контакторы, реле, переключатели
• Слаботочные контакты: сигнальные контакты, монтажные провода, разъемы
• Слаботочные измерения: небольшие предохранители, малогабаритные радиокомпоненты
• Многоканальные измерения: электродвигатели, трансформаторы, резисторные цепи
•Общие измерения сопротивления: резисторы, обогреватели, провода, термисторы, токопроводящие резины и краски
Технические характеристики пробойной установки с мегаомметром HIOKI 3545
|
Модификации омметров
|
RM3545 – базовая модель
RM3545-01 – с GP-IB RM3545-02 – с мультиплексором |
|
Диапазон измерений
|
нормальный режим:
0,00000 мОм…1200,0 МОм (12 пределов от 10 мОм до 1000 МОм) разрешение от 0,01 мкОм до 100 кОм слаботочный режим LP: 0,00 мОм…1200,00 Ом (4 предела от 1000 мОм до 1000 Ом) разрешение от 10 мкОм до 10 мОм |
|
Метод измерений
|
4-х проводной постоянного тока, разъем типа "банан" с защитной изоляцией
|
|
Установка предела
измерений |
ручная или автоматическая
|
|
Скорость измерений
|
FAST / MED / SLOW1 / SLOW2
|
|
Пределы допускаемой
основной погрешности измерений |
нормальные условия измерений: (23 ± 5) °С
нормальный режим: ±(0,006 % Rx + 0,001 % Rк) - наилучшая, где: Rх – измеряемое значение, Ом Rк – верхний предел измерений, Ом режим LP: ± 0,2 % Rх + 0,002 % Rк - наилучшая |
|
Дополнительная
погрешность измерений |
рабочие условия измерений: от 0 °C до 18 °C и от 28 °C до 40 °C,
температурный коэффициент: ±0,1 от основной погрешности / °C |
|
Функции
|
температурная коррекция, преобразование температуры, самокалибровка,
компенсация напряжения смещения (OVC), компаратор (абсолютные/относительные %), BIN функция блокировки клавиш (OFF, блокировка меню, блокировка всех клавиш), выбор числа отображаемых цифр (7 цифр, 6 цифр, 5 цифр), авто определение частоты питающей сети (AUTO/50Гц/60Гц), масштабирование, звуковые настройки, авто удержание значений, статистические вычисления, часы, тест самодиагностики, LED компаратор L2105 (опция) |
|
Проверка надежности
контактного соединения |
функция контроля надежности электрического контакта
|
|
Интерфейс связи
|
External I/O (компаратор/BCD-совместимый, NPN/PNP переключаемый)
RS-232C/принтер (RS-232C) /USB/ GP-IB* *Прим.: GP-IB: только для RM3545-01, интерфейс RS-232C для принтера |
|
Мультиплексор
|
Установка до двух блоков мультиплексора Z3003 в разъемы на задней панели прибора RM3545-02.
Число каналов измерений: - с одним модулем Z3003: 10 каналов с 4-х проводным соединением, или 21 каналов с 2-х проводным соединением - с двумя модулями Z3003: 20 каналов с 4-х проводным соединением, или 42 канала с 2-х проводным соединением |
|
Электропитание
|
100…240 В, 50/60 Гц, макс. 40 В·А
|
|
Условия эксплуатации
|
температура окружающей среды от 0 до 40 °C
относительная влажность воздуха не более 80 % без конденсата |
|
Условия хранения
|
температура окружающей среды от -10 до 50 °C
относительная влажность воздуха не более 80 % без конденсата |
|
Габаритные размеры, масса
|
215 × 80 × 306,5 мм
2,5 кг (RM3545 и RM3545-01) 3,5 кг (RM3545-02) |
• Кабель питания
• Тестовые провода с зажимами L2101
• Датчик температуры Z2001,
• Соединитель male EXT I/O
• Руководство по эксплуатации омметром
• CD диск по применению,
• Кабель USB (тип A-B)
• Запасной предохранитель
