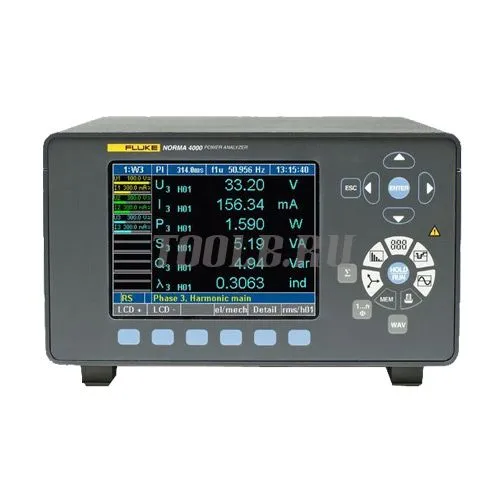

Fluke Norma 4000 - анализатор электроснабжения
Количество фаз - от 1 до 3;
Вес - 5 кг;
Дисплей - Цветной, 144 мм - 320 x 240 пикселей.
Анализатор электроснабжения Fluke Norma 4000 — это многоканальный прибор, позволяющий измерять большое количество параметров электросети. Так, он позволяет фиксировать параметры силы и напряжения тока, отслеживать частотные характеристики с регистрацией всех гармоник и анализировать их спектр, визуально контролировать форму сигналов, выполнять построение векторных диаграмм и т.д. С помощью Fluke Norma 4000 вы можете производить эффективное тестирование и всестороннее исследование силовой электроники, замкнутых электрических систем, разнотипных электроприводов, генераторов, преобразователей, стационарных автономных источников питания и пр.
Модульная структура Fluke Norma 4000 с возможностью подключения разнотипных измерительных блоков и внешних датчиков для каждой из проверяемых фаз является важным преимуществом этого устройства. Фазные модули, которыми может комплектоваться анализатор электроснабжения, обеспечивают одновременную фиксацию вышеперечисленных параметров, а также вычисляют производные характеристики.
Модули отличаются друг от друга точностью, диапазоном измерения силы тока, частотой дискретизации и полосой пропускания. В зависимости от типа оборудования, количества проверяемых фаз и стоящими перед вами измерительными задачами, вы можете подобрать себе наиболее подходящий комплект с необходимыми именно вам входными каналами и интерфейсом. Для обеспечения возможности измерения силы тока большой мощности, анализатор Fluke Norma 4000 может опционально комплектоваться соответствующими шунтами.
Измерительные каналы прибора полностью независимы друг от друга и гальванически изолированы, что исключает их взаимовлияние при выполнении измерений. Также защита не допускает случайного повреждения прибора в случае короткого замыкания в одном из модулей.
Получаемые данные отображаются в цифровом и графическом виде на крупноразмерном цветном дисплее, позволяя мгновенно получить полную картину результатов диагностики сети. Анализатор Fluke Norma 4000 также оснащён встроенной памятью, благодаря чему обеспечивается возможность сохранения всех полученных результатов, а также дальнейший их экспорт на ПК и обработка с использованием входящего в комплект поставки ПО Fluke NormaView.
Прибор имеет небольшие размеры, удобен при переноске и может быть использован для выполнения работ по месту размещения проверяемого объекта. Купить анализатор электроснабжения Fluke Norma 4000 будет отличным путём избежать необходимости демонтировать и перевозить тестируемое оборудование в лабораторию.
Технические характеристики анализатора электросбережения Fluke Norma 4000
|
|
Fluke Norma 4000
|
|||||||||||
|
Количество фаз
|
от 1 до 3
|
|||||||||||
|
Вес
|
Прибл. 5 кг
|
|||||||||||
|
Размер
|
150 мм x 237 мм x 315 мм
|
|||||||||||
|
Встроенный принтер
|
Нет
|
|||||||||||
|
Дисплей
|
Цветной, 144 мм - 320 x 240 пикселей. Яркость подсветки и контрастность настраиваются пользователем.
|
|||||||||||
|
Диапазон
|
От нуля до 3 МГц или от нуля до 10 МГц в зависимости от используемого входного модуля
|
|||||||||||
|
Основная погрешность
|
0,2%, 0,1% или 0,03% в зависимости от используемого входного модуля
|
|||||||||||
|
Частота дискретизации
|
0,33 МГц или 1 МГц в зависимости от используемого входного модуля
|
|||||||||||
|
Диапазон входного напряжения
|
От 0,3 В до 1000 В
|
|||||||||||
|
Диапазон входного тока (напрямую без использования шунта)
|
От 0,03 мА до 20 А в зависимости от используемого входного модуля
|
|||||||||||
|
Память для хранения конфигураций
|
4 МБ
|
|||||||||||
|
Память для настроек
|
0,5 МБ
|
|||||||||||
|
Быстрое преобразование Фурье (FFT)
|
До 40-й гармоники
|
|||||||||||
|
RS232/USB-интерфейс
|
Стандартно
|
|||||||||||
|
Интерфейс PI1 для измерения процессов (8 аналоговых/импульсных входов и 4 аналоговых входа)
|
Опционально
|
|||||||||||
|
Интерфейс IEEE 488.2/GPIB (1 Мбит/с Ethernet / 10 Мбит/с или 100 Мбит/с)
|
Опционально
|
|||||||||||
|
Программа Fluke NormaView для ПК (загрузка данных, анализ и составление отчетов).
|
Стандартно
|
|||||||||||
|
Основные функции
|
||||||||||||
|
Быстрое преобразование Фурье (FFT)
|
Расчет гармоник с графическим отображением. Одновременно отображается до 3-х гистограмм.
Измеряемые величины: U, I, P в каждой фазе Порядок гармоник - От 1-й до 40-й гармоники, максимум до половины частоты дискретизации |
|||||||||||
|
Цифровой осциллограф (DSO)
|
Одновременное отображение до трех измеренных величин на уровне выборки. Быстрый просмотр формы кривой и искажений.
|
|||||||||||
|
Функция интегрирования (энергия)
|
Одновременное отображение до шести числовых значений (по выбору). Возможность задания условий запуска/остановки и положительного/отрицательного направления.
|
|||||||||||
|
Векторная диаграмма
|
Отображение векторов основной частоты до 6-и сигналов. Обеспечивает простую проверку правильности подключения прибора и быстрый просмотр сдвига фазы каждого сигнала.
|
|||||||||||
|
Регистратор данных
|
Обеспечивает просмотр усредненных во времени данных для определения трендов.
|
|||||||||||
|
Оперативная память для данных
|
Хранение мгновенных и усредненных значений параметров; задание условий запуска и остановки. Около 4 МБ оперативной памяти можно использовать для хранения измеренных значений.
|
|||||||||||
|
Конфигурация
|
Анализатор можно настроить на измерение и отображение данных в требуемом формате.
|
|||||||||||
|
Условия окружающей среды
|
||||||||||||
|
Диапазон рабочих температур
|
От 5 °C до 35 °C
|
|||||||||||
|
Диапазон температур хранения
|
От -20°C до 50°C
|
|||||||||||
|
Материал корпуса
|
Анализаторы электроснабжения Fluke Norma предельно компактны и имеют цельный металлический корпус в соответствии с самыми строгими требованиями электромагнитной совместимости (EMC).
|
|||||||||||
|
Климатический класс
|
KYG в соответствии с DIN 40040, максимум 85 % относительной влажности, без конденсации.
|
|||||||||||
|
Блок питания
|
От 85 В до 264 В переменного тока, от 50 Гц до 60 Гц, от 100 В до 260 В постоянного тока, 40 ВА, вилка европейского стандарта и выключатель питания. В некоторых моделях имеется токовые зажимы.
|
|||||||||||
|
Измерительные входы
|
Безопасные розетки 4 мм, 2 - для каждого входа. Разъем BNC для подключения внешнего шунта.
|
|||||||||||
|
Управление
|
Мембранная клавиатура для управления курсором – функциональные клавиши и функции прямого доступа.
|
|||||||||||
|
Разъемы
|
Задняя панель 3-фазного анализатора
|
|||||||||||
|
Измеряемые величины
|
||||||||||||
|
Вычисление без пропусков средних значений величин для каждой фазы. В трехфазных системах дополнительно вычисляется полная мощность и выполняется усреднение значений V и I по трем фазам. Для этих значений также вычисляется основная гармоника H01 в синхронном режиме.
|
||||||||||||
|
Uэфф. действующее значение, Uвс выпрямленное среднее, Uср. среднее значение
|
||||||||||||
|
Up-, Up+, Upp пиковые значения
|
||||||||||||
|
Ucf коэффициент амплитуды Ucf, Uff коэффициент формы
|
||||||||||||
|
Ufc доля основной гармоники
|
||||||||||||
|
Uthd коэффициент искажения DIN, IEC
|
||||||||||||
|
Iэфф действующее значение, Iвс выпрямленное среднее, Iср среднее значение
|
||||||||||||
|
Ip-, Ip+, Ipp пиковые значения
|
||||||||||||
|
Icf коэффициент амплитуды Icf, Iff коэффициент формы
|
||||||||||||
|
Ifc доля основной гармоники
|
||||||||||||
|
Ithd коэффициент искажения DIN, IEC
|
||||||||||||
|
P активная мощность [Вт]
|
||||||||||||
|
Q реактивная мощность [Вар]
|
||||||||||||
|
S кажущаяся мощность [ВА]
|
||||||||||||
|
φ, cos. сдвиг фазы
|
||||||||||||
|
Функция интегрирования для активной мощности P, реактивной мощности Q, кажущейся мощности S, напряжения (Um) и тока (Im),
|
||||||||||||
|
Число разрядов 4 или 5 в зависимости от измеряемой величины.
|
||||||||||||
|
Частота и синхронизация
|
||||||||||||
|
Диапазон
|
От постоянного тока и 0,2 Гц до частоты дискретизации
|
|||||||||||
|
Точность
|
±0,01 % измеряемой величины (показания)
|
|||||||||||
|
||||||||||||
|
Память для конфигураций
|
В памяти могут храниться до 15 пользовательских конфигураций с возможностью повторной загрузки. Несохраненные изменения теряются при выключении прибора.
|
|||||||||||
|
Интерфейс
|
Интерфейс RS232 для загрузки прошивки (встроенного ПО) и обмена данными с ПК. Возможно подключение принтера через внешний преобразователь.
|
|||||||||||
|
Возможные варианты
|
IEEE 488.2 / 1 Мбит/с
Ethernet / 10 Мбит/с или 100 Мбит/с |
|||||||||||
|
Стандарты и безопасность
|
||||||||||||
|
Электрическая безопасность
|
EN 61010-1 / 2-я редакция, 1000 В CAT II (600 В CAT III)
|
|||||||||||
|
Степень загрязнения 2, класс безопасности I
|
||||||||||||
|
EN 61558 для трансформатора
|
||||||||||||
|
EN 61010-2-031/032 для принадлежностей
|
||||||||||||
|
Максимальные значения на входе
|
||||||||||||
|
Для входов напряжения
|
Диапазон измерений 1000 Вдейств., 2 КВпик
|
|||||||||||
|
Для входов тока
|
Диапазон измерений 10 Адейств., 20 Апик
|
|||||||||||
|
Испытательные напряжения
|
||||||||||||
|
Вход сетевого питания - корпус (заземление)
|
1,5 КВ переменного тока
|
|||||||||||
|
Вход сетевого питания -измерительный вход
|
5,4 КВ переменного тока
|
|||||||||||
|
Измерительные входыкорпус
|
3,3 КВ переменного тока
|
|||||||||||
|
Измерительный входвход
|
5,4 КВ
|
|||||||||||
|
Электромагнитная восприимчивость
|
||||||||||||
|
Излучение
|
Согласно IEC 61326-1, EN 50081-1, EN 55011 класс B
|
|||||||||||
|
Помехоустойчивость
|
Согласно IEC 61326-1 / Дополнение A (промышленный сектор), EN 50082-1
|
|||||||||||
|
Каналы фазового модуля
|
||||||||||||
|
PP42
|
||||||||||||
|
Погрешность
|
0,2% (0,1% показаний + 0,1 % шкалы)
|
|||||||||||
|
Диапазон тока
|
20 А
|
|||||||||||
|
Частота дискретизации
|
341 кГц
|
|||||||||||
|
Полоса пропускания
|
3 МГц
|
|||||||||||
|
PP50
|
||||||||||||
|
Погрешность
|
0,1% (0,05% показаний + 0,05 % шкалы)
|
|||||||||||
|
Диапазон тока
|
10 A
|
|||||||||||
|
Частота дискретизации
|
1 МГц
|
|||||||||||
|
Полоса пропускания
|
10 МГц
|
|||||||||||
|
PP54
|
||||||||||||
|
Погрешность
|
0,1% (0,05% показаний + 0,05 % шкалы)
|
|||||||||||
|
Диапазон тока
|
10 A
|
|||||||||||
|
Частота дискретизации
|
341 кГц
|
|||||||||||
|
