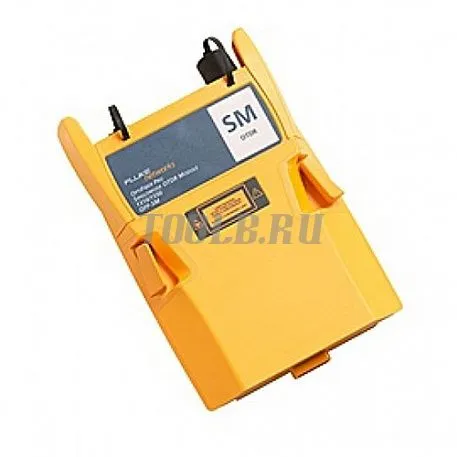

Fluke Networks OFP-SM - одномодовый сменный модуль
|
OptiFiber® Pro OTDR
|
||||||
|
Ключевые спецификации OTDR
|
||||||
|
|
Многомодовый модуль
|
Одномодовый модуль
|
Модуль Quad
|
|||
|
Длины волн
|
850 нм ± 10 нм
1300 нм +35/-15 нм |
1310 нм ± 25 нм
1550 нм ± 30 нм |
850 нм ± 10 нм
1300 нм +35/-15 нм 1310 нм ± 25 нм 1550 нм ± 30 нм |
|||
|
Совместимые типы оптоволокна
|
50/125 мкм
62,5/125 мкм |
Одномодовый
|
50/125 мкм
62,5/125 мкм Одномодовый |
|||
|
Мертвая зона событий 1
|
850 нм: 0,5 м стандарт
1300 нм: 0,7 м стандарт |
1310 нм: 0,6 м стандарт
1550 нм: 0,6 м стандарт |
850 нм: 0,5 м стандарт
1300 нм: 0,7 м стандарт 1310 нм: 0,6 м стандарт 1550 нм: 0,6 м стандарт |
|||
|
Мертвая зона затухания 2
|
850 нм: 2,5 м стандарт
1300 нм: 4,5 м стандарт |
1310 нм: 3,6 м стандарт
1550 нм: 3,7 м стандарт |
850 нм: 2,5 м стандарт
1300 нм: 4,5 м стандарт 1310 нм: 3,6 м стандарт 1550 нм: 3,7 м стандарт |
|||
|
Динамический диапазон 3, 5, 6
|
850 нм: 28 дБ, стандартно
1300 нм: 30 дБ, стандартно |
1310 нм: 32 дБ, стандартно
1550 нм: 30 дБ, стандартно |
850 нм: 28 дБ, стандартно
1300 нм: 30 дБ, стандартно 1310 нм: 32 дБ, стандартно 1550 нм: 30 дБ, стандартно |
|||
|
Установка максимальной длины
|
40 км
|
130 км
|
MM: 40 км
SM: 130 км |
|||
|
Диапазон измерения расстояния 4, 5, 7, 8, 9, 10
|
850 нм: 9 км
1300 нм: 35 км |
1310 нм: 80 км
1550 нм: 130 км |
850 нм: 9 км
1300 нм: 35 км 1310 нм: 80 км 1550 нм: 130 км |
|||
|
Диапазон отражающей способности 4, 5
|
850 нм: -14 дБ – -57 дБ (стандартно)
1300 нм: -14 дБ – -62 дБ (стандартно) |
1310 нм: -14 дБ – -65 дБ (стандартно)
1550 нм: -14 дБ – -65 дБ (стандартно) |
850 нм: -14 дБ – -57 дБ (стандартно)
1300 нм: -14 дБ – -62 дБ (стандартно) 1310 нм: -14 дБ – -65 дБ (стандартно) 1550 нм: -14 дБ – -65 дБ (стандартно) |
|||
|
Разрешающая способность пробы
|
3 см - 400 см
|
3 см - 400 см
|
3 см - 400 см
|
|||
|
Продолжительность импульса (номинальная)
|
850 нм: 3, 5, 20, 40, 200 нс
1300 нм: 3, 5, 20, 40, 200, 1000 нс |
1310/1550 нм: 3, 10, 30, 100, 300, 1000,
3000, 10000, 20000 нс |
850 нм: 3, 5, 20, 40, 200 нс
1300 нм: 3, 5, 20, 40, 200, 1000 нс 1310/1550 нм: 3, 10, 30, 100, 300, 1000, 3000, 10000, 20000 нс |
|||
|
Время тестирования (на длину волны)
|
|
|
|
|
|
|
|
Автоматическая настройка: 5 с (стандартно)
|
Автоматическая настройка: 10 с (стандартно)
|
Автоматическая настройка:
MM – 5 с (стандартно) SM – 10 с (стандартно) |
||||
|
Настройка быстрого тестирования:
2 с (стандартно) |
Настройка быстрого тестирования:
5 с (стандартно) |
Настройка быстрого тестирования:
MM – 2 с (стандартно) SM – 5 с (стандартно) |
||||
|
Настройка наивысшей точности:
2 – 180 с |
Настройка наивысшей точности:
5 – 180 с |
Настройка наивысшей точности:
MM – 2 – 180 с M SM – 5 – 180 с |
||||
|
Настройка FaultMap:
2 с (стандартно), 180 с (макс.) |
Настройка FaultMap:
10 с (стандартно), 180 с (макс.) |
Настройка FaultMap:
MM – 2 с (стандартно), MM – 180 с (макс.) SM – 10 с (стандартно), SM – 180 с (макс.) |
||||
|
Настройка OTDR для центра обработки данных:
1 с (стандартно при 850 нм), 7 с (макс.) |
Настройка OTDR для центра обработки данных:
20 с (стандартно), 40 с (макс.) |
Настройка OTDR для центра обработки данных:
MM – 1 с (стандартно при 850 нм) MM – 7 с (макс.) SM – 20 с (стандартно) SM – 40 с (макс.) |
||||
|
Ручная настройка:
3, 5, 10, 20, 40, 60, 90, 120, 180 с |
Ручная настройка:
3, 5, 10, 20, 40, 60, 90, 120, 180 с |
Ручная настройка:
-3, 5, 10, 20, 40, 60, 90, 120, 180 с SM - 3, 5, 10, 20, 40, 60, 90, 120, 180 с |
||||
4.Стандартные коэффициенты обратного рассеяния и затухания для оптоволокна OM2-OM4: 850 нм: -68 дБ; 2,3 дБ/км: 1300 нм: -76 дБ; 0,6 дБ/км.
5.Стандартные коэффициенты обратного рассеяния и затухания для оптоволокна OS1-OS2: 1310 нм: -79 дБ; 0,32 дБ/км; 1550 нм: -82 дБ; 0,19 дБ/км.
6.SNR=1 метод, 3 минут в среднем, самая долгая продолжительность импульса.
7.850 = 9 км стандартно для поиска конца или 7 км стандартно для поиска события 0,1 дБ (с максимальным затуханием 18 дБ перед событием).
8.1300 = 35 км стандартно для поиска конца или 30 км стандартно для поиска события 0,1 дБ (с максимальным затуханием 18 дБ перед событием).
9.1310 = 80 км стандартно для поиска конца или 60 км стандартно для поиска события 0,1 дБ (с максимальным затуханием 20 дБ перед событием).
10.1550 = 130 км стандартно для поиска конца или 90 км стандартно для поиска события 0,1 дБ (с максимальным затуханием 18 дБ перед событием).
11.Не включает погрешность показателя преломления и погрешность автоматического определения местоположения события. 12.дБ колебания на шаг 1 дБ.
13.Относится к обратному рассеянию трассировки в пределах диапазона расстояния, на котором OTDR может найти событие 0,1 дБ.
Комплект поставки Fluke Networks OFP-SM
Запасной/сменный одномодовый (SМ) модуль OFP OTDR
