Fluke Networks DSX-ADD - кабельный анализатор
Для тестирования и сертификации медных линий СКС.
Для тестирования и сертификации медных линий СКС.

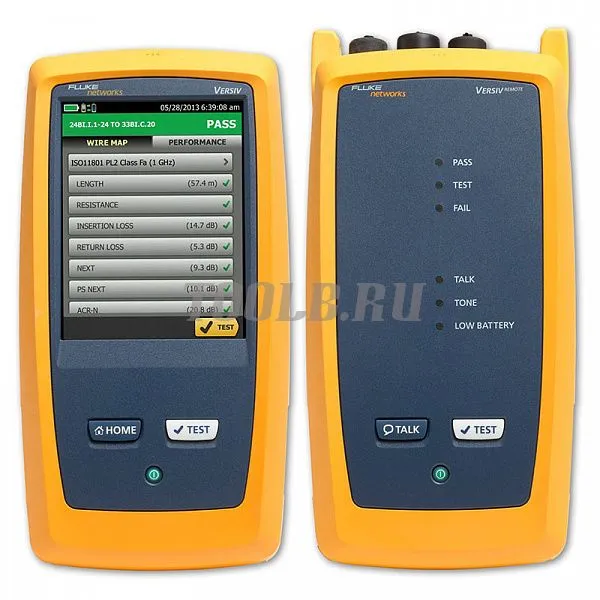

Комплект FL-DSX-ADD-R для тестирования и сертификации медных линий СКС. Состоит из двух DSX Copper модулей, удаленного блока Versiv и набора адаптеров. Предназначен для расширения функционала любой модели прибора, на платформе Versiv, не имеющей удаленного модуля.
Технические характеристики FL-DSX-ADD-R
|
Fluke Networks DSX-5000 INTL
|
||
|
Типы кабелей
|
|
|
|
Кабели LAN с экранированной и неэкранированной витой парой
|
TIA Категории 3, 4, 5, 5e, 6, 6A: 100 Ω ISO/IEC Класса C, D, E, EA, F, и FA: 100 Ω и 120 Ω
|
|
|
Адаптеры со стандартным интерфейсом соединения
|
|
|
|
Адаптеры для тестирования Постоянной линии
|
Тип штекера: экранированный RJ45
Дополнительный тип штекера: Tera |
|
|
Адаптеры для каналов
|
Тип гнезда: экранированный RJ45
Дополнительный тип гнезда: Tera |
|
|
Стандарты теста
|
|
|
|
TIA
|
Категории 3, 4, 5, 5e, 6, 6A в соответствии с TIA 568-C.2
|
|
|
ISO/IEC
|
Сертификация класса C и D, E, Ea, F, FA в соответствии с ISO/IEC 11801:2002 и дополнениями
|
|
|
Максимальная частота
|
1200 МГц
|
|
|
Общие технические характеристики
|
|
|
|
Скорость автотеста
|
Полный двусторонний автотест соединений категории 5e или 6/класса D или E: 9 секунды . Полный автотест соединений категории 6A класса EA (обе стороны) 10 секунды
|
|
|
Поддерживаемые параметры тестирования (Выбранный стандарт тестирования определяет параметры и частотный диапазон тестов)
|
Схема соединений, длина, задержка на прохождение, неравномерность задержки, сопротивление контура DC, вносимые потери (затуханий), потери на отражение (RL), NEXT, отношение перекрестных наводок и затухания (ACR-N), ACR-F (ELFEXT), суммарные ACR-F (ELFEXT), суммарные NEXT, суммарные ACR-N, суммарные наводки на ближнем конце (PS ANEXT), суммарные наводки на дальнем конце (PS AACR-F)
|
|
|
Защита на входе
|
Защита от непрерывного напряжения, подаваемого телекоммуникационными компаниями, и сверхтока 100 мА. Случайные перенапряжения в сети ISDN не вызовут повреждений
|
|
|
Дисплей
|
5,7 дюймовый LCD дисплей с емкостным сенсорным экраном
|
|
|
Корпус
|
Высокопрочный пластик с ударопоглощающим внешним корпусом
|
|
|
Размеры
|
Основной блок Versiv с установленным модулем DSX-5000 и элементом питания: 2,625 x 5,25 x 11,0 дюйма (6,67 x 13,33 x 27,94 см)
|
|
|
Масса
|
Основной блок Versiv с установленным модулем DSX-5000 и элементом питания: 1,28 кг
|
|
|
Основной и удаленный модули:
|
Блок литиево-ионных батарей, 7,2 В
|
|
|
Типичный срок эксплуатации аккумулятора:
|
8 ч.
|
|
|
Время зарядки
|
При выключенном тестере: 4 часов зарядки от 10 % заряда до 90 % заряда.
|
|
|
Поддерживаемые языки
|
Русский, английский, французский, немецкий, испанский, португальский, японский и упрощенный китайский
|
|
|
Калибровка
|
1 год (калибровка, проведенная сервисным центром)
|
|
|
Параметры окружающей среды
|
|
|
|
Рабочая температура
|
От 0°C до 45 °C
|
|
|
Температура хранения
|
От -20° C до +50 °C
|
|
|
Рабочая относительная влажность
|
От 0 % до 90 %, от 0 °C до 35 °C
От 0 % до 70 %, от 35 °C до 45 °C |
|
|
Вибрация
|
Случайная, 2 г, 5–500 Гц
|
|
|
Ударная нагрузка
|
Испытание на падение с высоты 1 м с модулем и адаптером и без
|
|
|
Безопасность
|
CSA 22,2 No. 61010, IEC 61010-1 2nd Edition + Amendments 1, 2
|
|
|
Рабочая высота над уровнем моря
|
4 000 м
|
|
|
Электромагнитная совместимость
|
EN 61326-1
|
|
|
Характеристики производительности
|
|
|
|
Режимы тестирования каналов категории 6/класса EA (или категории более низких каналов)
|
Модули DSX-5000 CableAnalyzer превышают требования уровня IIIe TIA 1152 и требования уровня IV IEC 61935-1.
|
|
|
Режимы тестирования класса FA
|
Модули устройства DSX-5000 CableAnalyzer превышают требования уровня V, согласно 4 редакции IEC 61935-1.
|
|
Длина витой кабельной пары
|
||
|
|
Без дистанционного управления
|
С дистанционным управлением
|
|
Диапазон
|
800 м
|
150 м
|
|
Разрешение
|
0,1м
|
0,1м
|
|
Точность
|
± (0,3 м + 2 %); 0 м до 150 м
± (0,3 м + 4 %); 150 м до 800 м |
± (0,3 м + 2 %)
|
|
Задержка распространения
|
||
|
|
Без дистанционного управления
|
С дистанционным управлением
|
|
Диапазон
|
4000 нс
|
750 нс
|
|
Разрешение
|
1 нс
|
1 нс
|
|
Точность
|
± (2 нс + 2 %); 0 нс до 750 нс
± (2 нс + 4 %); 750 нс до 4000 нс |
± (2 нс + 2 %)
|
|
Разница задержек
|
|
|
Диапазон
|
От 0 нс до 100 нс
|
|
Разрешение
|
1 нс
|
|
Точность
|
± 10 нс
|
|
Тестирование сопротивления контурного тока
|
|
|
Диапазон
|
0 Ом до 540 Ом
|
|
Разрешение
|
0,1 Ω
|
|
Точность
|
± (1 Ом + 1%)
|
|
Время восстановления после перегрузки
|
Менее 10 минут для номинальной погрешности после перегрузки. Напоминание при повторяющемся или длительном перенапряжении.
|
Комплект поставки FL-DSX-ADD-R
- Удаленный блок Versiv с аккумулятором;
- Два модуля DSX-5000 CableAnalyzer;
- Комплект из 2х Permanent Link адаптеров CAT 6A/класса EA;
- Комплект из 2х Channel адаптеров CAT 6A/класса EA;
- Два переговорных устройства;
- Ручной ремешок;
- Плечевой ремешок;
- Кейс для переноски;
- Компакт-диск с руководством пользователя;
- Компакт-диск с программным обеспечением AxTalk;
- Зарядное устройство переменного т
