Fluke Networks DSX-5000 INTL/GLD - кабельный анализатор
Fluke Networks DSX-5000 INTL/GLD - кабельный анализатор
Versiv позволяет пользователям добиваться значительно большего, чем раньше было возможно тестером кабелей, ускоряя каждый этап процесса тестирования
Система управления ProjX™ упрощает задачи от первоначальной настройки до приемки системы. Versiv устраняет ненужные этапы и обеспечивает, чтобы все тесты выполнялись надлежащим образом с первого раза, каждый раз.
Пользовательский интерфейс Taptive делает углубленный анализ данных, простую настройку и использование доступными для операторов с любыми уровнями навыков
Программное обеспечение управления LinkWare обеспечивает непревзойденный анализ результатов тестирования и профессиональные отчеты тестирования
DSX уменьшает время, необходимое для исправления сбоев кабельных систем, при помощи выделенной диагностики Dedicated Diagnostics, простого теста, обнаруживающего проблему
Стандарты:
Соответствует предлагаемым требованиям точности ISO (IEC WG9 Standard IEC61935-1) Level V до 1000 МГц
Поддерживает полный набор стандартов омической асимметрии, необходимых для питания через Ethernet (PoE): IEC61935-1 и 11801-1-4, IEEE 802.3af, IEEE 802.3at, ANSI/TIA/EIA-568-C.2
Проекты симметрии нового поколения – IEEE 802,3, TIA TR42.7
Производительность DSX-5000:
Десятисекундный тест Cat 6A вносит свой вклад в самый быстрый способ получения сертификации
Графически отображает источник проблем, включая перекрестные наводки и неверное расстояние до экрана, для ускорения диагностики неисправностей
Управление до 12 000 результатами тестирования с полной графикой
Емкостный сенсорный экран позволяет быстро настраивать тестер и без затруднений выбирать типы кабелей, стандарты и параметры тестирования
В отчет управляющего программного обеспечения LinkWare входит 1 миллион линий
Система управления ProjX™:
Система ProjX™ от Versiv управляет задачами, начиная с настройки до приемочных испытаний, обеспечивая правильное выполнение всех испытаний. Введенная один раз подробная информация о проекте будет сохранена программой ProjX в файле проекта с наименованием, которое будет понятно всей команде. Изменение модулей и проектов возможно без повторного ввода подробной информации. Поддержка нескольких тестеров на одном проекте путем предоставления общественного доступа к проектным файлам с помощью USB-накопителей или электронной почты. Простота и эффективность сошлись воедино.
Пользовательский интерфейс Taptive™:
Теперь существует возможность тестировать разные типы проводников так же просто, как пользоваться смартфоном. Просто выберите проект ProjX, над которым Вы работаете, и на большом экране высветится испытание, которое необходимо выполнить. Taptive позволяет получить более легкий доступ к общей инфраструктуре кабельных соединений. Интерфейс Taptive упрощает настройку, исключает ошибки и ускоряет поиск и устранение неисправностей.
Программное обеспечение LinkWare™ для управления результатами тестирования:
У менеджеров проектов есть все возможности для наблюдения за рабочим процессом и консолидации результатов тестирования.
LinkWare объединяет данные в единый отчет, упрощая использование для клиентов и демонстрируя качество и мастерство программирования. LinkWare stats предоставляет автоматические статистические отчеты, которые преобразуют результаты испытаний в графики для наглядной демонстрации производительности. Отчет даже обобщает данные о кабельных соединениях и волоконно-оптической инфраструктуре в одном компактном, графическом формате, благодаря чему проверка предельных значений и выявление аномалий становятся значительно проще.
Технические характеристики Fluke Networks DSX-5000 INTL
|
Fluke Networks DSX-5000 INTL
|
||
|
Типы кабелей
|
|
|
|
Кабели LAN с экранированной и неэкранированной витой парой
|
TIA Категории 3, 4, 5, 5e, 6, 6A: 100 Ом ISO/IEC Класса C, D, E, EA, F, и FA: 100 Ом и 120 Ом;
|
|
|
Адаптеры со стандартным интерфейсом соединения
|
|
|
|
Адаптеры для тестирования Постоянной линии
|
Тип штекера: экранированный RJ45
Дополнительный тип штекера: Tera |
|
|
Адаптеры для каналов
|
Тип гнезда: экранированный RJ45
Дополнительный тип гнезда: Tera |
|
|
Стандарты теста
|
|
|
|
TIA
|
Категории 3, 4, 5, 5e, 6, 6A в соответствии с TIA 568-C.2
|
|
|
ISO/IEC
|
Сертификация класса C и D, E, Ea, F, FA в соответствии с ISO/IEC 11801:2002 и дополнениями
|
|
|
Максимальная частота
|
1200 МГц
|
|
|
Общие технические характеристики
|
|
|
|
Скорость автотеста
|
Полный двусторонний автотест соединений категории 5e или 6/класса D или E: 9 секунды . Полный автотест соединений категории 6A класса EA (обе стороны) 10 секунды
|
|
|
Поддерживаемые параметры тестирования (Выбранный стандарт тестирования определяет параметры и частотный диапазон тестов)
|
Схема соединений, длина, задержка на прохождение, неравномерность задержки, сопротивление контура DC, вносимые потери (затуханий), потери на отражение (RL), NEXT, отношение перекрестных наводок и затухания (ACR-N), ACR-F (ELFEXT), суммарные ACR-F (ELFEXT), суммарные NEXT, суммарные ACR-N, суммарные наводки на ближнем конце (PS ANEXT), суммарные наводки на дальнем конце (PS AACR-F)
|
|
|
Защита на входе
|
Защита от непрерывного напряжения, подаваемого телекоммуникационными компаниями, и сверхтока 100 мА. Случайные перенапряжения в сети ISDN не вызовут повреждений
|
|
|
Дисплей
|
5,7 дюймовый LCD дисплей с емкостным сенсорным экраном
|
|
|
Корпус
|
Высокопрочный пластик с ударопоглощающим внешним корпусом
|
|
|
Размеры
|
Основной блок Versiv с установленным модулем DSX-5000 и элементом питания: 2,625 x 5,25 x 11,0 дюйма (6,67 x 13,33 x 27,94 см)
|
|
|
Масса
|
Основной блок Versiv с установленным модулем DSX-5000 и элементом питания: 1,28 кг
|
|
|
Основной и удаленный модули:
|
Блок литиево-ионных батарей, 7,2 В
|
|
|
Типичный срок эксплуатации аккумулятора:
|
8 ч.
|
|
|
Время зарядки
|
При выключенном тестере: 4 часов зарядки от 10 % заряда до 90 % заряда.
|
|
|
Поддерживаемые языки
|
Русский, английский, французский, немецкий, испанский, португальский, японский и упрощенный китайский
|
|
|
Калибровка
|
1 год (калибровка, проведенная сервисным центром)
|
|
|
Параметры окружающей среды
|
|
|
|
Рабочая температура
|
От 0°C до 45 °C
|
|
|
Температура хранения
|
От -20° C до +50 °C
|
|
|
Рабочая относительная влажность
|
От 0 % до 90 %, от 0 °C до 35 °C
От 0 % до 70 %, от 35 °C до 45 °C |
|
|
Вибрация
|
Случайная, 2 г, 5–500 Гц
|
|
|
Ударная нагрузка
|
Испытание на падение с высоты 1 м с модулем и адаптером и без
|
|
|
Безопасность
|
CSA 22,2 No. 61010, IEC 61010-1 2nd Edition + Amendments 1, 2
|
|
|
Рабочая высота над уровнем моря
|
4 000 м
|
|
|
Электромагнитная совместимость
|
EN 61326-1
|
|
|
Характеристики производительности
|
|
|
|
Режимы тестирования каналов категории 6/класса EA (или категории более низких каналов)
|
Модули DSX-5000 CableAnalyzer превышают требования уровня IIIe TIA 1152 и требования уровня IV IEC 61935-1.
|
|
|
Режимы тестирования класса FA
|
Модули устройства DSX-5000 CableAnalyzer превышают требования уровня V, согласно 4 редакции IEC 61935-1.
|
|
Длина витой кабельной пары
|
||
|
|
Без дистанционного управления
|
С дистанционным управлением
|
|
Диапазон
|
800 м
|
150 м
|
|
Разрешение
|
0,1м
|
0,1м
|
|
Точность
|
± (0,3 м + 2 %); 0 м до 150 м
± (0,3 м + 4 %); 150 м до 800 м |
± (0,3 м + 2 %)
|
|
Задержка распространения
|
||
|
|
Без дистанционного управления
|
С дистанционным управлением
|
|
Диапазон
|
4000 нс
|
750 нс
|
|
Разрешение
|
1 нс
|
1 нс
|
|
Точность
|
± (2 нс + 2 %); 0 нс до 750 нс
± (2 нс + 4 %); 750 нс до 4000 нс |
± (2 нс + 2 %)
|
|
Разница задержек
|
|
|
Диапазон
|
От 0 нс до 100 нс
|
|
Разрешение
|
1 нс
|
|
Точность
|
± 10 нс
|
|
Тестирование сопротивления контурного тока
|
|
|
Диапазон
|
0 Ом до 540 Ом
|
|
Разрешение
|
0,1 Ом
|
|
Точность
|
± (1 Ом + 1%)
|
|
Время восстановления после перегрузки
|
Менее 10 минут для номинальной погрешности после перегрузки. Напоминание при повторяющемся или длительном перенапряжении.
|
Комплект поставки

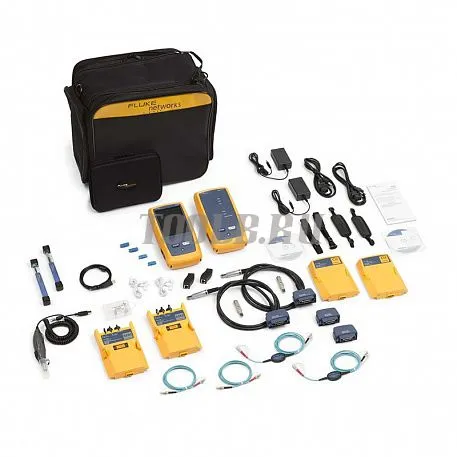

базовый блок Versiv и удаленный блок с аккумуляторами; два модуля DSX-5000 CableAnalyzer; два модуля CertiFiber Quad OLTS; комплект из 2х Permanent Link адаптеров CAT 6A/класса EA; комплект из 2х Channel адаптеров CAT 6A/класса EA; два переговорных устройства; два ручных ремешка; два плечевых ремешка; кейс для переноски; Micro-USB кабель, для подключения к компьютеру; компакт-диск с программным обеспечением LinkWare; компакт-диск с программным обеспечением AxTalk; два зарядных устройства переменного тока; два универсальных проходных адаптера RJ45 на RJ45/RJ11/RJ12 два терминатора AxTalk; USB-видеомикроскоп в чехле с 4-мя сменными адаптерами; два очистителя коннекторов OneClick (1,25/2,50 мм); два симплексных проходных адаптера LC/LC; комплект SC/LC EF-совместимых многомодовых эталонных шнуров 50 мкм; комплект одномодовых эталонных шнуров SC/SC; кейс для хранения эталонных шнуров; сертификат о калибровке и руководство пользователя.
