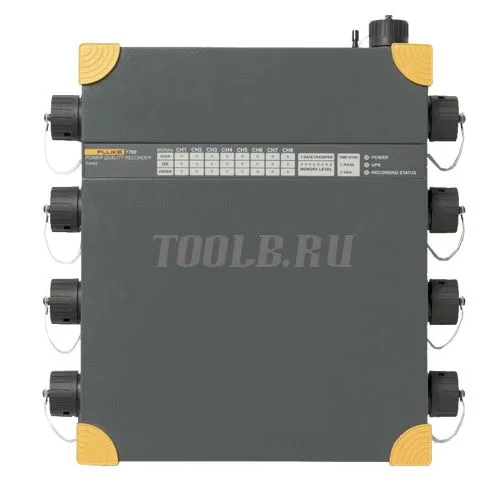

Fluke 1760 - трехфазный регистратор энергии
Переменный ток - от 83 В до 264 В, от 45 до 65 Гц;
Постоянный ток - от 100 В до 375 В;
Подавление синфазного сигнала - > 100 дБ при 50 Гц.
Fluke 1760 - регистратор качества электрической энергии предназначен для мониторинга параметров электрической сети и полностью соответствует классу А по стандарту IEC 61000-4-30. Большое количество измеряемых параметров позволяет провести качественный анализ характеристик и определить источник, приводящий к нежелательным отклонениям от нормы.
Fluke 1760 дает возможность зафиксировать большое количество параметров, в том числе:
- напряжение;
- силу тока;
- все виды мощности, а также коэффициент мощности;
- частоту;
- дисбаланс;
- до 50-й гармоники тока и напряжения, а также гармонические искажения;
- мерцание;
- характеристику управляющих сигналов сети.
Кроме того регистратор качества электроэнергии Fluke 1760 может работать в режиме цифрового осциллографа с регистрацией формы переходных процессов и различных, даже кратковременных событий а сети. Все данные записываются в прибор оснащенный 2Гб флеш-памятью. Надежность работы регистратора обеспечивается встроенным источником бесперебойного питания, гарантирующим автономную работу до 40 минут.
Важным достоинством Fluke 1760 является возможность синхронизации времени при помощи GPS-системы. Это дает возможность точно сопоставить события, зафиксированные различными приборами или произошедшие с различным оборудованием. Временная синхронизация позволяет избежать ошибок в трактовке причин отклонений в параметрах сети.
Простота настройки Fluke 1760 обеспечивается системой, позволяющей автоматически обнаружить все датчики и обеспечить их питание.
|
|
Fluke 1760
|
|||||||||||
|
Статистическая оценка
|
Статистика качества питания - в соответствии с таблицами EN50160 и DISDIP, например, ITIC, CEBEMA, ANSI
|
|||||||||||
|
Список событий
|
Провалы, выбросы и прерывания напряжения обнаруживаются и регистрируются в списке событий. Срабатывание любого триггера также регистрируется в списке.
Список показывает точное время события, а также продолжительность и амплитуду. Сравнение событий по нескольким атрибутам позволяет выделить одно из них для последующего выявления причины неполадки. При срабатывании триггера можно сохранить среднеквадратичные величины, переходные и быстрые переходные процессы. |
|||||||||||
|
Непрерывная регистрация
|
Fluke 1760 регистрирует среднеквадратичные значения с соответствующими максимальными и минимальными значениями следующих величин: напряжение, ток, мощность (активная, реактивная, кажущейся), коэффициент мощности, потребляемая мощность в кВт/часах, мерцание, дисбаланс, частота, гармоники/промежуточные гармоники.
Непрерывно, с агрегированием по времени в течение следующих интервалов: сутки, 10 мин., по выбору, например: 15 мин., 2 ч. |
|||||||||||
|
Регистрация параметров, задаваемых внешними сигналами
|
||||||||||||
|
среднеквадратичное значение
|
Время агрегирования регулируется в пределах от 10 мс (1/2 цикла), 20 мс (1 цикл), 200 мс (10/12 цикла) и 3 с (150/180 цикла).
Расчет среднеквадратичных значений, гармоник и промежуточных гармоник выполняется синхронно с частотой сети. Базовое время агрегирования для гармоник и промежуточных гармоник составляет 200 мс |
|||||||||||
|
Осциллограф
|
Частота выборки составляет 10, 24 кГц для всех 8-и каналов
|
|||||||||||
|
Быстрые переходные процессы
|
Частоту выборки можно выбрать в диапазоне от 100 кГц до 10 МГц для канала 1-4 FFT быстрых переходных процессов
|
|||||||||||
|
Управляющие сигналы сети
|
Фазы и провод N, напряжение и ток
|
|||||||||||
|
Диалоговый режим
|
Переменная частота обновления. Эту функцию можно использовать для проверки настроек прибора с возможностью быстрого просмотра характеристик осциллографа, а также имевших место переходных процессов и событий.
|
|||||||||||
|
Общие данные
|
||||||||||||
|
Внутренняя ошибка
|
относится к эталонным условиям и имеет срок гарантии два года
|
|||||||||||
|
Система качества
|
разработан и изготовлен в соответствии с требованиями стандарта ISO 9001: 2000
|
|||||||||||
|
Условия окружающей среды
|
||||||||||||
|
Диапазон эксплуатационных температур
|
от 0 °C до +50 °C (от 32 °F до +122 °F)
|
|||||||||||
|
Диапазон рабочих температур
|
от -20 °C до +50 °C (от -4 °F до +122 °F)
|
|||||||||||
|
Диапазон температур хранения
|
от -20 °C до +60 °C (от -4 °F до +140 °F)
|
|||||||||||
|
Эталонные температуры
|
23 °C ± 2 K; 74 °F ± 2 K
|
|||||||||||
|
Климатический класс
|
B2 (IEC 654-1), от -20 °C до +50 °C; от -4 °F до +122 °F
|
|||||||||||
|
Макс. эксплуатационная высота над уровнем моря
|
не более 2000 м 600 В категория IV*, питание: 300 В категория III 5000 м: макс. 600 В категория III*, питание: 300 В категория II
* в зависимости от датчика |
|||||||||||
|
Эталонные условия
|
||||||||||||
|
Окружающая температура
|
23 °C ± 2 K; 74 °F ± 2 K
|
|||||||||||
|
Сетевой адаптер
|
230 В ± 10 %
|
|||||||||||
|
Частота сети
|
50 Гц / 60 Гц
|
|||||||||||
|
Сигнал
|
заявленное входное напряжение Udin
|
|||||||||||
|
Усреднение
|
интервалы 10 мин.
|
|||||||||||
|
Корпус
|
изолированный корпус из прочного пластика
|
|||||||||||
|
Электромагнитная совместимость
|
||||||||||||
|
Излучение
|
Класс-A в соответствии с IEC/EN 61326-1
|
|||||||||||
|
Помехоустойчивость
|
IEC/EN 61326-1
|
|||||||||||
|
Сетевой адаптер
|
||||||||||||
|
Диапазон
|
Переменный ток: от 83 В до 264 В, от 45 до 65 Гц
Постоянный ток: от 100 В до 375 В |
|||||||||||
|
Безопасность
|
IEC/EN 61010-1, 2-я редакция
300 В, кат. III |
|||||||||||
|
Потребление электроэнергии
|
Не более 54 ВА
|
|||||||||||
|
Аккумуляторы, блок
|
NIMH: 7, 2 В; 2, 7 А ч
При отключении электропитания от сети питание обеспечивается внутренним источником в течение 40 мин. После этого, или в случае разрядки аккумуляторов, Fluke 1760 отключается, а после восстановления питания продолжает измерение с последними настройками. Аккумулятор может быть заменен пользователем. |
|||||||||||
|
Дисплей
|
||||||||||||
|
|
В приборе Fluke 1760 имеются светодиодные индикаторы для 8-и каналов, последовательности фаз, питания (сеть и аккумулятор), использования памяти, синхронизации по времени и передаче данных.
|
|||||||||||
|
Индикатор питания
|
• Непрерывное свечение: нормальное питание от сети.
• Выключен: питание от внутреннего аккумулятора при отключении электропитания от сети. |
|||||||||||
|
Индикаторы канала
|
3-цветные светодиоды на каждый канал для индикации:
• состояния перегрузки • состояния пониженной нагрузки уровень сигнала в номинальном диапазоне |
|||||||||||
|
Память данных
|
Флэш-память на 2 ГБ в зависимости от модели
|
|||||||||||
|
Модель памяти
|
Линейный
|
|||||||||||
|
Интерфейсы
|
Ethernet (100 МБ/с), совместимый с ОС Windows® 98/ME/NT/2000/XP RS 232, внешний модем через RS 232
|
|||||||||||
|
Скорость двоичной передачи для RS 232
|
от 9600 бод до 115 кбод
|
|||||||||||
|
Размеры
|
325 мм x 300 мм x 65 мм; 2, 8 x 11, 8 x 2, 6 дюйма (В x Ш x Г)
|
|||||||||||
|
Вес
|
прибл. 4, 9 кг (10, 8 фунта) (без принадлежностей)
|
|||||||||||
|
Гарантия
|
2 года
|
|||||||||||
|
Интервал калибровки
|
1 год рекомендуется для класса A, для других - 2 года
|
|||||||||||
|
Условия приема сигнала
|
||||||||||||
|
Диапазон для систем 50 Гц
|
50 Гц ± 15 % (от 42, 5 Гц до 57, 5 Гц)
|
|||||||||||
|
Диапазон для систем 60 Гц
|
60 Гц ± 15 % (от 51 Гц до 69 Гц)
|
|||||||||||
|
Разрешение
|
16 ppm
|
|||||||||||
|
Частота дискретизации для частоты сети 50 Гц
|
10, 24 кГц, Частота выборки синхронизирована с частотой сети.
|
|||||||||||
|
Погрешность измерений частоты
|
|
|||||||||||
|
Погрешность внутренних часов
|
|
|||||||||||
|
Интервалы измерения
|
||||||||||||
|
|
Агрегирование интервалов времени в соответствии с IEC 61000-4-30 Класс-A
|
|||||||||||
|
Минимальное и максимальное значения
|
Полупериод, например: среднеквадратичные значения за 10 мс при 50 Гц
|
|||||||||||
|
Переходные процессы
|
Частота выборки от 100 кГц до 10 МГц на каждый канал
|
|||||||||||
|
Гармоники
|
в соответствии с IEC 61000-4-7:2002: 200 мс
|
|||||||||||
|
Фликер
|
в соответствии с EN 61000-4-15:2003: 10 мин. (Pst), 2 ч (Plt)
|
|||||||||||
|
Входные измерения
|
||||||||||||
|
Число входов
|
8 гальванически разделенных входов для измерения напряжения и тока.
|
|||||||||||
|
Предохранительный датчик
|
до 600 В кат. IV в зависимости от датчика
|
|||||||||||
|
Базовая безопасность
|
300 В, кат. III
|
|||||||||||
|
Номинальное напряжение (среднеквадр. значение)
|
100 мВ
|
|||||||||||
|
Диапазон (пиковое значение)
|
280 мВ
|
|||||||||||
|
Перегрузочная способность (среднеквадр. значение)
|
1000 В, непрерывно
|
|||||||||||
|
Скорость нарастания напряжения
|
Не более 15 кВ / мкс
|
|||||||||||
|
Входное сопротивление
|
1 МОм
|
|||||||||||
|
Входная емкость
|
5 пФ
|
|||||||||||
|
Входной фильтр
|
В каждом канале имеется пассивный ФНЧ, фильтр защиты от наложения спектров и 16-разрядный АЦП. Выборка по всем каналам выполняется синхронно по импульсам общего кварцевого генератора.
Фильтры служат для защиты от перепадов напряжения и ограничения скорости нарастания сигнала, снижают на 80 дБ уровень высокочастотных компонентов, в особенности напряжение шумов выше половины частоты выборки АЦП, уменьшая погрешность измерений в исключительно широком диапазоне амплитуд входных сигналов. Действительно также при предельных рабочих условиях, например, при переходных напряжениях на выходе преобразователей. |
|||||||||||
|
Погрешности
|
||||||||||||
|
Погрешности в эталонных условиях
|
||||||||||||
|
Погрешность с учетом ошибки датчиков напряжения в соответствии с IEC 61000-4-30 Класс-A. Все датчики напряжения работают при постоянном напряжении и при частотах до 5 кГц
|
||||||||||||
|
С сенсором 1000 В
|
0, 1% при Udin = 480 В и 600 В (P-N)
|
|||||||||||
|
Сенсор 600 В
|
0, 1% при Udin = 230 В (P-N)
|
|||||||||||
|
Внутренняя погрешность для гармоник
|
Класс I в соответствии с EN 61000-4-7:2002
|
|||||||||||
|
Эталонные условия
|
23 °C ± 2 K при влажности
После нагревания прибора > 3 ч.
Электропитание: от 100 до 250 В переменного тока |
|||||||||||
|
Температурный дрейф
|
100 ppm / K
|
|||||||||||
|
Износ
|
|
|||||||||||
|
Подавление синфазного сигнала
|
> 100 дБ при 50 Гц
|
|||||||||||
|
Температурный дрейф
|
Изменение коэффициента усиления от температуры:
|
|||||||||||
|
Износ
|
Изменение коэффициента усиления от срока службы:
|
|||||||||||
|
Шум
|
Напряжение шумов при короткозамкнутом входе:
|
|||||||||||
|
