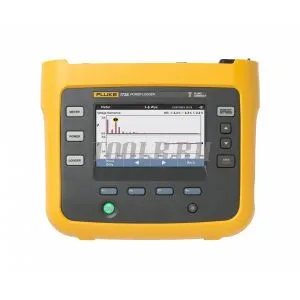

Fluke 1738 - анализатор качества электроэнергии
Разрешение среднеквадратичного напряжения - 0,01 В;
Точность измерения напряжения - ± 0.1%.
Анализатор качества электроэнергии Fluke 1738 может автоматически получать и регистрировать более 500 параметров качества электроэнергии и может устранить более сложные проблемы с качеством электроэнергии. С помощью функции суммарного отчета о качестве электроэнергии (EN50160) производится расширенный анализ, что позволяет быстро понять общее состояние исправности электрической системы. Суммарный отчет о качестве электроэнергии основан на подробных данных и включает в себя визуальное отображение захваченного сигнала для удобного визуального представления данных, необходимых для оптимизации надежности и экономичности системы.
Портативный расширенный регистратор потребляемой мощности Fluke 1738 совместим с мобильным приложением Fluke Connect® и программой для настольного компьютера и предоставит все данные, необходимые для принятия критических решений относительно качества электроэнергии в реальном времени.
Оптимизированный пользовательский интерфейс, гибкие датчики тока и интеллектуальная функция проверки измерений позволяют уменьшить количество ошибок измерения благодаря цифровой проверке и коррекции типичных ошибок подключения и делают установку проще и уменьшают неопределенность измерения. Приложение Fluke Connect® позволяет удаленно обмениваться данными или через инфраструктуру WiFi, что позволяет оставаться на безопасном рабочем расстоянии и принимать важные решения в режиме реального времени, уменьшая необходимость в защитных средствах, посещениях объекта и контроле.
Также можно быстро и легко просмотреть результаты измерений в виде графика или таблицы, что позволяет выявить проблемы и составить подробные отчеты с помощью программы Fluke Energy Analyze Plus.
Особенности регистратора качества электроэнергии для трехфазной сети FLUKE 1738
Основные измерения: Автоматическое получение и регистрация значений напряжения, тока, мощности, гармоник и связанных с ними значений качества электроэнергии.
Совместимость с Fluke Connect®*: Просмотр данных локально на приборе или через мобильное приложение Fluke Connect и программное обеспечение для настольного компьютера или через инфраструктуру WiFi предприятия.
Удобная подача питания на прибор: Питание прибора непосредственно от измеряемой цепи.
Наивысший рейтинг безопасности в отрасли: Соответствует стандартам безопасности 600 В CAT IV/1000 В CAT III для использования на технологическом входе и ниже по потоку.

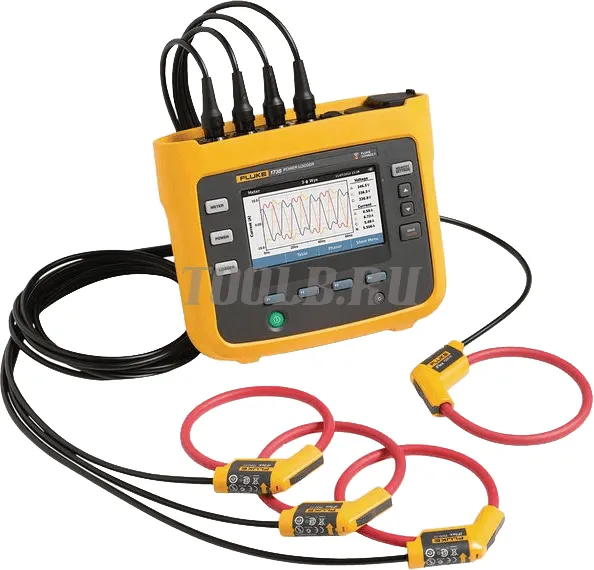

Измерение всех трех фаз и нейтрали: С 4 гибкими токоизмерительными датчиками в комплекте.
Подробная регистрация: В приборе может быть сохранено более 20 отдельных сеансов регистрации. Фактически, все измеренные значения автоматически регистрируются, так что вы не потеряете тенденции измерения. Их даже можно изучать во время сеансов регистрации и перед загрузкой для анализа в режиме реального времени.
Обнаружение провалов, выбросов и пусковых токов: Включает в себя снимок сигнала события и RMS-профиль высокого разрешения вместе с указанием даты, метки времени и серьезности, чтобы помочь определить потенциальные первопричины проблем качества электроэнергии.
Суммарный отчет о качестве электроэнергии: Объединяет наиболее важные параметры качества электроэнергии, позволяющие быстро получить представление о работоспособности электрической системы в целом и понять, требуется ли более детальный анализ и отчетность.

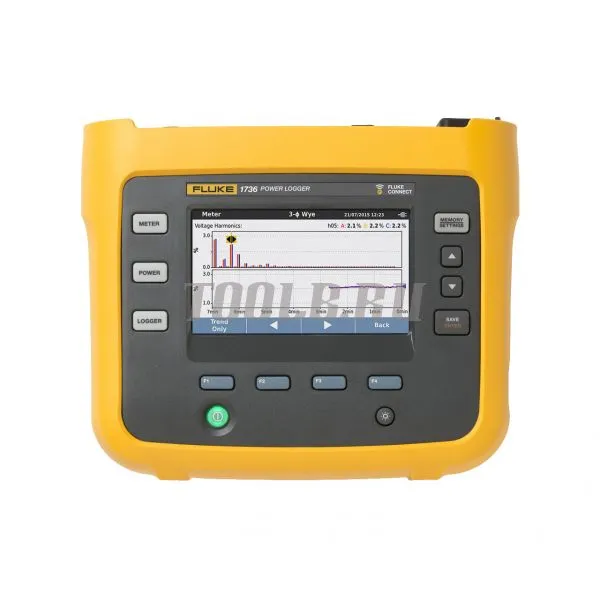

Яркий цветной сенсорный экран: Выполнение удобного в полевых условиях анализа, а также проверок данных с полным графическим изображением.
Оптимизированный пользовательский интерфейс: Получайте точные данные каждый раз при помощи быстрых пошаговых графических настроек, будьте уверены в правильности подключений благодаря функции интеллектуальной проверки.
Полная настройка в «полевых условиях» на передней панели или в приложении Fluke Connect: Нет необходимости возвращаться в мастерскую для загрузки и установки или нести компьютер к электрическому шкафу.
Полностью интегрированная регистрация: Подключите другие устройства Fluke Connect к Fluke 1738 для одновременной регистрации двух других параметров измерения — поддерживаются практически любые параметры, доступные на беспроводном цифровом мультиметре Fluke Connect.*
Прикладное программное обеспечение Energy Analyze Plus: Скачайте и проанализируйте каждую деталь потребления и качества электроэнергии с помощью нашей автоматизированной системы отчетности.
|
Fluke 1738
|
|
|
|
|
|
Электрические характеристики
|
|
|
Питание
|
|
|
Диапазон напряжения:
|
от 100 до 500 В с использованием входной предохранительной втулки при питании от цепи измерения
|
|
от 100 до 240 В при использовании стандартного шнура питания (IEC 60320 C7)
|
|
|
Потребляемая мощность
|
Максимум 50 ВА (макс. 15 ВА при питании через ввод IEC 60320)
|
|
КПД
|
≥ 68,2 % (в соответствии с правилами энергосбережения)
|
|
Макс. потребление без нагрузки
|
|
|
Частота питающей сети
|
50/60 Гц ± 15 %
|
|
Батарея
|
Литий-ионная 3,7 В, 9,25 Вт-ч, заменяется пользователем
|
|
Время работы от аккумулятора
|
Четыре часа в стандартном режиме работы, до 5,5 часов в режиме энергосбережения
|
|
Время зарядки
|
|
|
|
|
|
Сбор данных
|
|
|
Разрешение
|
16-битная синхронная выборка
|
|
Частота получения данных
|
10,24 кГц на 50/60 Гц, синхронизируется с частотой сети
|
|
Частота входного сигнала
|
50/60 Гц (от 42,5 до 69 Гц)
|
|
Типы цепей
|
1-φ, 1-φ IT, расщепленная фаза, 3-φ дельта, 3-φ соединение звездой, 3-φ соединение звездой IT, 3-φ соединение звездой сбалансированное, 3-φ метод Арона/Блонделя (2-элементная дельта), 3-φ дельта без одного плеча, только токи (изучение нагрузок)
|
|
Объем памяти
|
Внутренняя флэш-память (не заменяемая пользователем)
|
|
Объем памяти
|
Обычно 10 сеансов регистрации длительностью 8 недель с 1-минутным интервалом и 500 событий¹
|
|
|
|
|
Базовый интервал
|
|
|
Измеренные параметры
|
Напряжение, ток, вспом., частота, THD В, THD А, мощность, коэффициент мощности, фундаментальная мощность, DPF, энергия
|
|
Интервал усреднения
|
Выбирается пользователем: 1 с, 5 с, 10 с, 30 с, 1 мин, 5 мин, 10 мин, 15 мин, 30 мин
|
|
Мин./макс. значения времени усреднения
|
Напряжение, ток: полный цикл RMS обновляется каждые полцикла (URMS1/2 согласно IEC61000-4-30 Aux, питание: 200 мс
|
|
|
|
|
Интервал потребления (режим измерителя энергии)
|
|
|
Измеренные параметры
|
Энергия (Втч, варч, ВАч), коэффициент мощности, максимальная нагрузка, стоимость энергии
|
|
Интервал
|
Выбирается пользователем: 5 минут, 10 минут, 15 минут, 20 минут, 30 минут, выкл.
|
|
|
|
|
Измерение качества электроэнергии
|
|
|
Измеряемый параметр
|
Напряжение, частота, разбаланс, гармоники напряжения, THD В, ток, гармоники, THD А, TDD
|
|
Интервал усреднения
|
10 мин.
|
|
Отдельные гармоники
|
Гармоника с 2 по 50
|
|
Суммарный коэффициент искажений
|
Рассчитано на 50 гармоник
|
|
События
|
Напряжение: провалы, выбросы, прерывания, ток: пусковой ток
|
|
параметров, задаваемых внешними сигналами
|
Полный цикл RMS обновляется каждые полцикла напряжения и тока (Urms1/2 согласно IEC61000-4-30)
|
|
Сигнал напряжения и тока
|
|
|
|
|
|
Соответствие стандартам
|
|
|
Гармоники
|
IEC 61000-4-7: класс 1
|
|
IEEE 519 (кратковременные гармоники)
|
|
|
Качество электроэнергии
|
IEC 61000-4-30 класс S, IEC62586-1 (устройство PQI-S)
|
|
Питание
|
IEEE 1459
|
|
Соответствие качества электроэнергии
|
EN50160 (для измеренных параметров)
|
|
Интерфейсы
|
|
|
USB-A
|
Передача файла через USB-накопитель, обновление прошивки
Макс. ток: 120 мА |
|
WiFi
|
Передача файлов и дистанционное управление посредством прямого подключения или инфраструктуры WiFi
|
|
Bluetooth
|
Считывание вспомогательных данных измерений с модулей Fluke Connect® серии 3000 (требуется опция обновления 1738 или 1736)
|
|
USB-mini
|
Загрузка данных с устройства на ПК
|
|
|
|
|
Входы напряжения
|
|
|
Число входов
|
4 (3 фазы и нейтраль)
|
|
Максимальное входное напряжение
|
1000 В (среднекв. знач.) , CF 1,7
|
|
Полное входное сопротивление
|
10 МОм
|
|
Полоса пропускания (-3 дБ)
|
42,5 Гц – 3,5 кГц
|
|
Масштабирование
|
1:1 и переменное
|
|
Категория измерения
|
1000 В CAT III/600 В CAT IV
|
|
Входы тока
|
|
|
Число входов
|
4, режим выбирается автоматически для подключенного датчика
|
|
Входное напряжение
|
Вход на зажиме: 500 мВ (среднекв. знач.)/50 мВ (среднекв. знач.), CF 2,8
|
|
Вход пояса Роговского
|
150 мВ (среднекв. знач.) / 15 мВ (среднекв. знач.) при 50 Гц, 180 мВ (среднекв. знач.) / 18 мВ (среднекв. знач.) при 60 Гц; CF 4; все при номинальном диапазоне щупа
|
|
Диапазон
|
От 1 А до 150 А / от 10 А до 1500 А с тонким гибким датчиком тока, i17XX-flex1500 12 дюймов
|
|
От 3 А до 300 А / от 30 А до 3000 А с тонким гибким датчиком тока, i17XX-flex3000 24 дюймов
|
|
|
От 6 А до 600 А / от 60 А до 6000 А с тонким гибким датчиком тока, i17XX-flex6000 36 дюймов
|
|
|
От 40 мА до 4 А / от 0,4 А до 40 А с клещами 40 А i40s-EL
|
|
|
Полоса пропускания (-3 дБ)
|
42,5 Гц – 3,5 кГц
|
|
Масштабирование
|
1:1 и переменное
|
|
Дополнительные входы
|
|
|
Число входов
|
2
|
|
Диапазон входного сигнала
|
от 0 до ±10 В постоянного тока, 1 показание/с
|
|
Коэффициент масштабирования (доступен с 2014 г.)
|
Формат: mx + b (усиление и смещение), задается пользователем
|
|
Отображаемые единицы (доступны с 2014 г.)
|
Настраиваемые пользователем (7 символов, например, °C, ф./кв. д. или м/с)
|
|
Беспроводное соединение
|
|
|
Число входов
|
2
|
|
Поддерживаемые модули
|
Fluke Connect® серии 3000
|
|
Сбор данных
|
1 показание/с
|
|
|
|
|
Характеристики условий эксплуатации
|
|
|
Рабочая температура
|
от –10 °C до +50 °C (от 14 °F до 122 °F)
|
|
Температура хранения
|
от –20 °C до +60 °C (от –4 °F до 140 °F), с батареей: от –20 °C до +50 °C (от –4 °F до 122 °F)
|
|
Допустимая влажность при работе
|
от 10 °C до 30 °C (от 50 °F до 86 °F) макс. 95 % отн. влажн.
|
|
от 30 °C до 40 °C (от 86 °F до 104 °F) макс. 75 % отн. влажн.
|
|
|
от 40 °C до 50 °C (от 104 °F до 122 °F) макс. 45 % отн. влажн.
|
|
|
Высота над уровнем моря при эксплуатации
|
До 2000 м (до 4000 м со снижением рейтинга до 1000 В CAT II / 600 В CAT III / 300 В CAT IV)
|
|
Высота над уровнем моря при хранении
|
12 000 м
|
