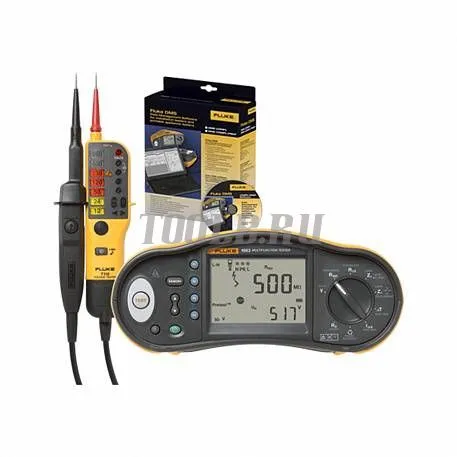

Fluke 1662 SCH - многофункциональный тестер электроустановок
Измерение напряжения - 500В;
Измерение сопротивления - 20 Ом / 200 Ом / 2000 Ом;
Погрешность - +10%.
Тестер электроустановок Fluke 1662 SCH это многофункциональный прибор, который измеряет и фиксирует параметры одно- и трехфазных электросистем- целостность цепи, сопротивление контура, ток срабатывания УЗО, ожидаемый ток короткого замыкания и многие другие.
Общие технические характеристики многофункционального тестера электроустановок Fluke 1662 SCH:
- Четыре режима испытательного напряжения: 100, 250, 500, 1000 В.
- Подключаемая функция автоматического пуска проверки УЗО и контуров.
- Измерение сопротивления изоляции.
- Компенсация сопротивления проводов за счет использования специального адаптера.
- Диагностика прибора без помощи сторонних устройств со встроенной функцией самопроверки.
- Дисплей с подсветкой для работы при слабом освещении.
- Самодиагностика осуществляется автоматически при включении многофункционального тестера электроустановок Fluke 1662 SCH. Это обеспечивает безопасность проводимых работ за счет постоянного контроля всех систем многофункционального тестера.
С помощью многофункционального тестера электроустановок Fluke 1662 SCH можно выполнить диагностику трехфазного двигателя, выявить различные неисправности электродвигателей- плохой контакт в обмотке ротора, разворот двигателя при обрыве одной из фаз, повреждения изоляции обмоток и многие другие.
Проверка УЗО многофункциональным тестером электроустановок Fluke 1662 SCH позволяет выявить неисправность устройств, которые обеспечивают безопасность от поражения человека электрическим током. Одновременно с этим выполняется проверка ожидаемого тока короткого замыкания, в том числе, и на землю. За счет применения этих функций можно выполнить комплексную проверку устройств защитного отключения.
Встроенный в многофункциональный тестер электроустановок Fluke 1662 SCH индикатор чередования фаз контролирует правильную работы трехфазной сети. С помощью тестера можно определить различные неисправности трехфазной сети- несимметрию токов и напряжений (перекос фаз) и обрыв рабочего нуля.
При измерении целостности цепи прибор выполняет проверку всей сети до вводного автомата. Диагностика целостности цепи тестером Fluke 1662 SCH включает в себя проверку полярности проводки, измерение сопротивления контура и шлейфа, время срабатывания УЗО, величину тока отсечки УЗО. Если будут обнаружены подключенные к сети устройства, то он сразу прекратит измерения, чтобы не повредить электрооборудование тестовым напряжением.
|
Fluke 1662 SCH
|
|
|
Измерение напряжения переменного тока
|
|
|
Диапазон
|
500 В
|
|
Разрешение
|
0,1 В
|
|
Погрешность при 45–66 Гц
|
0,8 % + 3
|
|
Входной импеданс
|
360 кОм
|
|
Защита от перегрузки
|
660 В среднеквадратичное
|
|
Проверка целостности цепи (RLO)
|
|
|
Диапазон (автоматический выбор)
|
20 Ом / 200 Ом / 2000 Ом
|
|
Разрешение
|
0,01 Ом / 0,1 Ом / 1 Ом
|
|
Напряжение разомкнутой цепи
|
> 4 B
|
|
Измерение сопротивления изоляции (RISO)
|
|
|
Погрешность испытательного напряжения (при номинальной силе испытательного тока)
|
+10%, –0%
|
|
Испытательное напряжение
|
100 В
250 В 500 В 1000 В |
|
Диапазон сопротивления изоляции
|
20 MОм / 50 MОм
20 MОм / 100 MОм 20 MОм / 200 MОм 20 MОм / 200 MОм / 500 MОм 20 MОм / 200 MОм / 1000 MОм |
|
Разрешение
|
0,01 MОм / 0,1 MОм
0,01 MОм / 0,1 MОм 0,01 MОм / 0,1 MОм 0,01 MОм / 0,1 MОм / 1 MОм 0,01 MОм / 0,1 MОм / 1 MОм |
|
Испытательный ток
|
1 мА при 50 кОм
1 мА при 100 кОм 1 мА при 250 кОм 1 мА при 500 кОм 1 мА при 1 МОм |
|
Импеданс контура и шлейфа (ZI)
|
|
|
Диапазон
|
10 Ом / 0,001 Ом / Режим больших токов мОм
|
|
Разрешение
|
0,01 Ом / 0,1 Ом / 1 Ом
|
|
Ожидаемый ток короткого замыкания на землю, проверка PSC
|
|
|
Диапазон
|
1000 А / 10 кА (50 кА)
|
|
Разрешение
|
1 А / 0,1 кА
|
|
Вычисление
|
Ожидаемый ток замыкания на землю (PEFC) или ожидаемый ток короткого замыкания (PSC) определяется делением измеренного сетевого напряжения на измеренное сопротивление контура (L-PE) или сопротивление шлейфа (L-N) соответственно.
|
|
Проверка УЗО, проверяемые типы УЗО
|
|
|
Тип УЗО
|
A = «4» , AC¹, G², S³
|
|
Примечания
|
¹Отклик на переменный ток
²Общего типа, без задержки ³Задержка времени = «4» Отклик на импульсный сигнал = «5»Отклик на сглаженный сигнал постоянного тока |
|
Проверка скорости срабатывания (ΔT)
|
|
|
Настройки тока¹
|
10–30–100–300–500–1000 мА – ВАр
10–30–100 мА |
|
Множитель
|
x ½, x 1
x 5 |
|
Диапазон измерений
|
УЗО типа G (310 мс, 50 мс)
|
|
УЗО типа S (510 мс, 160 мс)
|
|
|
Примечания
|
¹1000 мА только для типа AC
700 мА максимум для типа A в режиме ВАр режим ВАр недоступен для типа B |
|
Измерение тока срабатывания УЗО/FI/Проверка линейным сигналом(IΔN)
|
|
|
Диапазон тока
|
30–110 % номинального тока УЗО¹
|
|
Величина ступени
|
10 % от IΔN²
|
|
Длительность ступени
|
Тип G (300 мс/ступень)
|
|
Тип S (500 мс/ступень)
|
|
|
Погрешность измерений
|
±5 %
|
|
Номинальные диапазоны тока срабатывания (ГОСТ Р 51326.1-99 / EN 61008-1)
|
50–100 % для типа AC
35–140 % для типа A (>10 мА) 35–200 % для типа A (≤10 мА) 50–200 % для типа B ²5 % для типа B |
|
Примечания
|
¹30–150 % для типа A IΔN >10 мА
30–210 % для типа A IΔN = 10 мА 20–210 % для типа B |
|
Индикация чередования фаз
|
|
|
Пиктограмма
|
Индикатор чередования фаз активен.
|
|
Общие технические характеристики
|
|
|
Размер (Д x Ш x В)
|
10 x 25 x 12,5 см
|
|
Масса (с батареями)
|
1,3 кг
|
|
Размер и количество батарей
|
Тип АА, 6 шт.
|
|
Степень защиты
|
IP40
|
|
Безопасность
|
Соответствует требованиям ГОСТ 12.2.091-2012 / EN61010-1 Ed 2.0 (2001-02), UL61010, ANSI/ISA –s82.02.01 2000 и CAN/CSA c22.2 No. 1010, изд. 2
|
|
Перенапряжение
|
CAT III / 500В; CAT IV 300В
|
|
Диапазоны и погрешность измерений
|
от EN61557-1 до EN61557-7, изд. 2, и EN61557-10, изд. 2
|

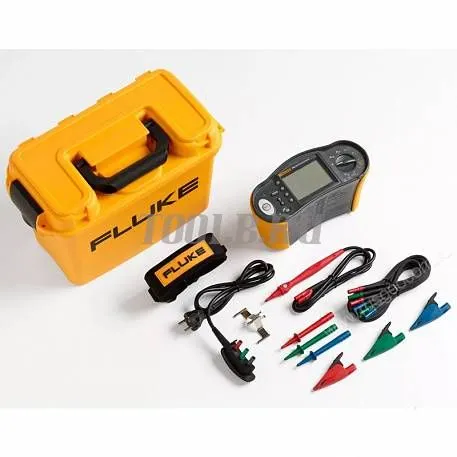

Комплект поставки тестера электроустановок Fluke 1662 SCH
